【導讀】昨日，凌力爾特公司宣布推出雙輸入、寬電壓范圍同步降壓的升壓型 DC/DC 轉換器 LTC3118，該轉換器具雙輸入電源通路控制的 18V、2A 同步降壓-升壓型DC/DC 轉換器允許多個輸入和延長的運行時間。LTC3118集成低噪聲、低損耗以及高效率等優點。
LTC3118 采用低噪聲、電流模式降壓-升壓型拓?fù)浼軜?gòu)和固定的 1.2MHz 開關頻率。其獨特的設計在降壓與升壓模式之間提供了一種連續的無抖動切換，從而使之成為 RF 和其他對噪聲敏感之應用的理想選擇。LTC3118 集成的低損耗電源通路控制器是用戶可編程的，以設定輸入優先順序，并在輸入之間無縫地轉換，同時保持輸出電壓穩定。纖巧的外部組件和 4mm x 5mm QFN 或 TSSOP-28E 封裝相結合，可構成占板面積非常緊湊的解決方案。
LTC3118具有智能、集成的低損耗電源通路 (PowerPath™) 控制。其獨特的電源開關架構可實現高效率工作，從任一輸入源提供高于、低于或等于輸入的可編程輸出電壓。其雙路輸入能力使之非常適合于那些采用電池或超級電容器作為輔助或后備輸入 (以應對主輸入發生中斷的場合) 的應用。類似地，使用交流適配器和鋰離子電池等多個電源的應用也可以利用 LTC3118 的雙輸入和降壓-升壓能力。LTC3118 可從多種電源提供高達 2A 的連續輸出電流，包括單節或多節電池、超級電容器組和交流適配器。該器件兩個輸入的 2.2V 至 18V 輸入范圍能夠以高于、低于或等于穩定輸出的輸入提供穩壓輸出。
LTC3118 包括 4 個內部低 RDS(ON) N 溝道 MOSFET，提供高達 94% 的效率。用戶可選突發模式 (Burst Mode®) 工作將輸入靜態電流降至僅為 50µA，從而提高了輕負載時的效率，并延長了電池運行時間。就噪聲敏感型應用而言，可以禁止突發模式工作。其他特點包括軟啟動、過壓保護、短路保護、過熱停機和輸出斷接。
LTC3118EUFD 采用 24 引線 4mm x 5mm QFN 封裝，LTC3118EFE 采用耐熱性能增強型 28 引線 TSSOP 封裝。千片批購價均為每片 5.75 美元。工業溫度級版本保證工作在 –40°C 至 125°C 工作結溫范圍。高溫級版本 LTC3118HUFD 和 LTC3118HFE 保證工作在 –40°C 至 150°C 工作結溫范圍。高可靠性軍用溫度級塑封版本 LTC3118MPUFD 和 LTC3118MPFE 保證在 –55°C 至 150°C 工作結溫范圍內工作。

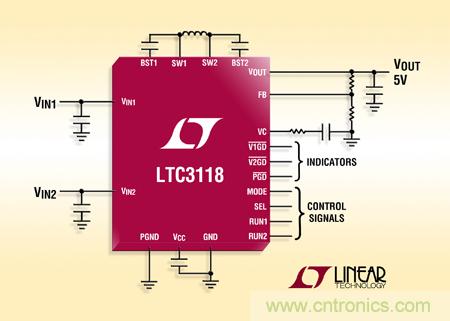

具雙輸入和電源通路控制的 18V、2A 同步降壓-升壓型 DC/DC 轉換器
性能概要：
18V、2A 雙輸入同步降壓-升壓
集成的高效率雙輸入電源通路和降壓-升壓型 DC/DC 轉換器
理想二極管或優先級 VIN 選擇模式
VIN1 和 VIN2 范圍： 2.2V 至 18V
VOUT 范圍：2V 至 18V
任一 VIN 都可以高于、低于或等于 VOUT
VIN > 6V 時可產生 5V/2A
1.2MHz 低噪聲固定頻率工作
電流模式控制
全內部 N 溝道 MOSFET
引腳可選 PWM 或突發模式工作
準確、獨立 RUN 引腳門限
高達 94% 的效率
VIN 和 VOUT 電源良好指示器
睡眠模式時 IQ 為 50µA，停機時為 2µA
4mm x 5mm 24 引線 QFN 或 28 引線 TSSOP 封裝
