CUI推出POL系列產品NDM3Z-90,具有最高電流數字負載點

發布時間:2015-03-23 責任編輯:susan

【導讀】2015年3月23日,CUI Inc宣布,推出數字負載點模塊系列產品NDM3Z-90,具有最高電流數字負載點。專門為了滿足最先進的集成電路產品日益增長的功率需求而設計的,是一款采用超低側高垂直和水平封裝的非隔離型模塊,輸出電流為90 A。

CUI先進電源產品副總裁Mark Adams表示:“我們很高興地宣布推出功能最強大的數字POL模塊產品。我們的客戶在設計用于現今先進IC的電源系統時,主要考慮功率密度、瞬態響應以及效率。我們的使命是通過Novum先進功率系列產品,幫助工程師在業界領先一步。”

90 A系列提供基準電平,同時集成了一系列先進的數字特性,包括可編程輸出范圍、有源電流共享(active current sharing)、電壓排序、電壓跟蹤、同步和相位展開、可編程軟啟動和停止,以及大量監控功能。

NDM3Z-90采用Intersil最新的數字功率控制器ZL8801并利用其ChargeMode™控制技術,因而無需補償,允許模塊連續地在動態性能和系統穩定之間保持自主平衡。通過這項特性,設計人員毋須再為適應組件老化、制造變化以及溫度等因素而構建余量,從而避免了這種傳統做法必定會帶來的較高組件成本和較長設計周期。NDM3Z的零補償特性可讓該模塊采用動態方式,隨條件變化而實時設定最佳的穩定性。

90 A系列產品具有一流的效率和瞬態響應,在12 Vdc輸入、1.0 Vdc 輸出和50% 負載下的峰值效率為91.4%,在滿負載條件下的效率仍然高達88.7%。為了應對現今IC日益增長的瞬態負載步進敏感度需求,90 A系列產品借助ZL8801的Chargemode™技術實現性能最大化,允許該模塊響應單一開關周期中的瞬態負載步進。在12 Vdc輸入、1 Vdc 輸出、45A 負載步進 (從22.5 A至67.5 A) 和2 A/µs轉換速率條件下,峰值電壓僅為28 mV,需要適度的外部電容。

除了出色的性能標準,這款模塊還可以采用有源電流共享方式并聯四個模塊,提供高達360 A輸出。

NDM3Z-90經設計滿足電源行業組織”現代電源架構(Architects of Modern Power™ , AMP)聯盟” (AMP Group)最近發布的用于高電流數字POL的‘teraAMP™’標準要求。AMP集團 旨在提供真正的多來源、技術先進且用于分布式電源架構的高效電源模塊,以及推廣標準化以期涵蓋電氣規范和性能,并通過采用數字控制器來實現監測、控制和通信等功能,從而讓AMP集團定義共同配置文件以推動實現會員企業產品之間的即插即用互操作性。AMP集團目前的成員企業包括CUI、愛立信電源模塊(Ericsson Power Modules)和村田(Murata)。

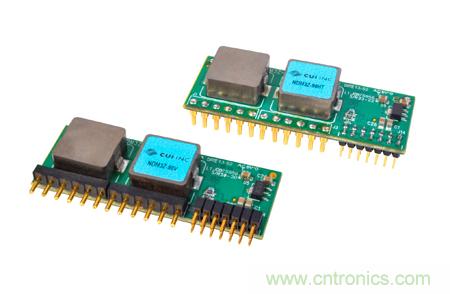

NDM3Z-90系列具有7.5~14 Vdc的輸入電壓范圍,以及0.6~1.8 Vdc的可編程輸出電壓范圍??梢越?jīng)由PMBus指令或者通過CUI簡單和易于使用的Novum ACE™ GUI,實現所有數字特性的動態可編程。90 A系列提供兩種緊湊型通孔配置,即尺寸為50.80 (L) X 9.47 (W) X 19.10 (H) mm的垂直型款和尺寸為50.8 x 19.1 x 9.7 mm的水平型款。為了增加開發過程中的靈活性,這些模塊采用嵌套式設計,以期在設計要求變化的情況下適合雙布局需求。
