實例解析:反激電源中諸多UC3842的錯誤應用

發布時間:2015-04-08 責任編輯:echolady

【導讀】電流控制芯片UC3842是一款性能極佳的芯片,其外圍電路簡單、性能高。隨著在諸多案例中被廣泛應用,UC3842芯片也被發現各種問題。而反激電源中的UC3842越是使用的頻繁,暴露出的問題也就越多。

本篇文章就對UC3842在反激開關電源當中遇到的電路設置問題進行了舉例,并進行分析和解決。

反激電源中諸多UC3842的錯誤應用

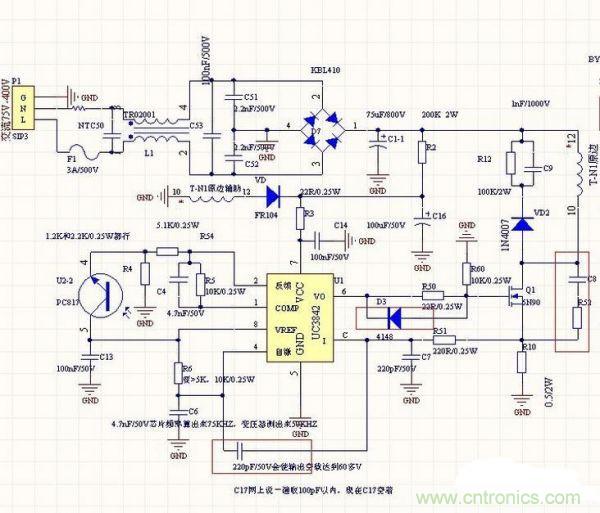

圖1
反激電源中諸多UC3842的錯誤應用

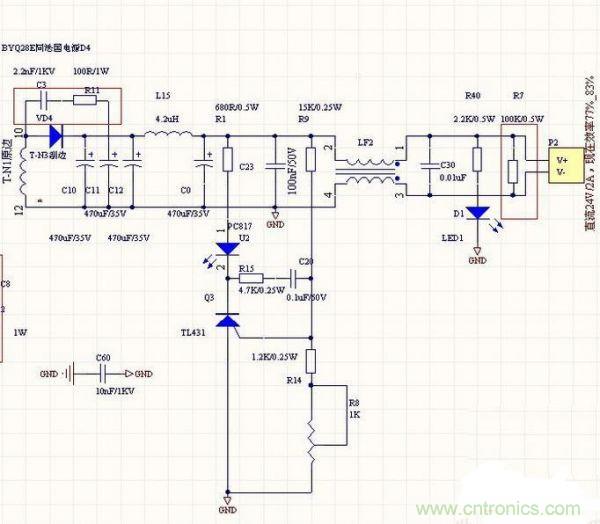

圖2

如圖1和圖2所示,這張電路原理圖本身存在問題,會導致成品不能正常運行,下面就把出現的問題進行羅列,并逐一解決。輸入帶寬為75V-400V交流電,輸出24V直流,電流最大2A。
[page]
按照圖1進行電路搭建之后會出現如下問題:

1、滿載輸入75V-120V交流電的時候變壓器很響,輸入120-300V交流電的時候變壓器就不會有聲音,滿載的時候220V交流輸入幾分鐘變壓器和mos管和輸出二極管都很燙(24°空調房里面老化)。

2、反饋應該是接在電感L15后還是應該接在前面?

3、UC3842是否需要采取兩腳接地的方式?

4、將UC3842的3腳和4腳加一個220pf陶瓷電容后,輸出空載和輕載時輸出電壓在幾秒內從24V上升到60V,導致電容爆炸。但是在滿載狀態下(2A電流輸出)就不會出現爆炸的情況,原因是什么?

5、整流橋后的整流濾波電容取不同值為何對變壓器的噪聲有影響?

6、電容C4在100nf的時候,輸出電壓24V電壓是幅度很大的鋸齒波形狀,當改成4.7nf的時趨于平滑,這是什么原因?qū)е碌?

實際上,圖1的這張電路原理圖存在比較明顯的設計問題,需要從整體角度出發進行全新的設計。下面給出修改額幾個問題關鍵點。

1、  圖紙上的輸入電路過于簡潔,建議重新進行修改。

2、  在負四十度的工作環境下,可以將輸入電容替換成220UF/400V的電解電容。

3、  RCD緩沖電路的參數及“容量”不足(去掉C8、R52);----設計合理,可以用800V的MOS

4、  在考慮三重絕緣線和擋墻距離的前提下,可以采用EER2828L或者是PQ3225磁芯。

5、如果要求+75℃工作,在設計合理的情況下,MOSFET可以用800V的(7N80),但是MOS需要額外的驅動。

6、可以不使用UC3843而采用NCP1252,或者其他一些電流模式控制的輕載降頻芯片。這里需要說明的是,如果是在非常規的產品設計上使用UC3843,是無法得到任何優勢的,并且還有可能帶來反面的作用。比如短路、欠壓保護、過流保護、軟啟動、斜率補償、空載問題等等,都可能是潛在的問題。

本篇文章以UC3842在反激電路中一種應用為案例,對其進行了較為全面的分析,并對發現的問題進行了逐個分析與解決,希望通過閱讀此文,能讓大家對UC3842的應用有進一步的認識。
