是德科技分享:電源完整性測量的主要問題及方案

發布時間:2015-05-01 責任編輯:sherry

【導讀】工程師在電源完整性測量過程中遇到的主要問題是什么?是德科技(中國)有限公司大中華區市場經理杜吉偉在IIC 2015春季論壇上分享了他們在拜訪工程師過程中了解到的情況。

最主要的問題包括:

●“我的系統中的時鐘和數據噪聲首要來源就是電源噪聲”;

●“我需要測試1.2V電源上的 60mV 紋波,示波器和探頭的固有噪聲干擾了我的測量”;

●“除了測量紋波,觀察時域瞬變,我還需要很好的 FFT 功能以示波器噪聲耦合源”;

●“我不能接受50 Ω SMA電纜對我被測對象電壓帶來的改變, 隔直電容不滿足我的需求,因為用它就看不到電源的漂移”,等等。

杜吉偉認為,電源完整性測量要注意以下四個測量方案自身的影響:

1.本底噪聲:大小影響測量結果

2.支持流行的次級電源:是否支持所有的電源直流電壓

3.負載效應:是否會改變被測直流電壓的值

4.帶寬:是否可捕獲我關心的所有諧波

“在測量過程中,使用隔直電容帶來的問題是,看不到1.5V DDR3電源直流成分,及其可能的跌落和漂移。使用隔直電容帶來的問題是丟失低頻成分。用 SMA 電纜直接連接到示波器50 Ω 輸入帶來的問題是,50Ω 直流阻抗直接將被測信號電壓拉低 ~60mV ,它改變了被測對象的行為。測量帶寬則要足夠才能發現高頻成分。”杜吉偉舉例分析說。
電源完整性仿真方案

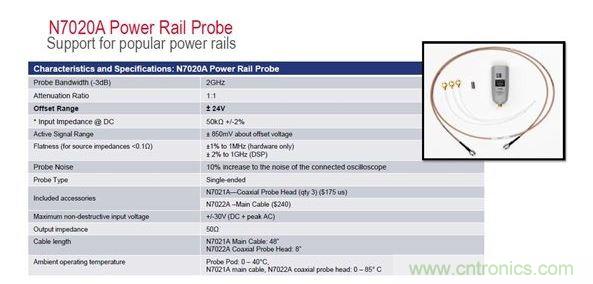

針對這些問題,是德科技推出了目前業內第一個而且是唯一一個電源完整性探頭:N7020A 電源完整性探頭。

它的基本參數如下:

●探頭帶寬 (-3dB):2GHz

●衰減比:1:1

●偏置范圍:± 24V

●直流輸入阻抗:50kΩ +/-2%

●探頭噪:對示波器的本底噪聲僅增加10%
電源完整性仿真方案

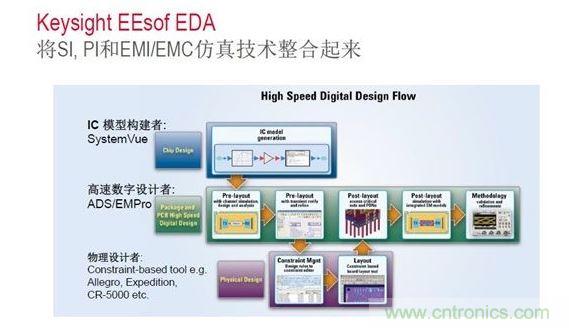

同時是德科技也有實現更好的電源完整性仿真方案,即使用EEsof ADS 和 EM 方案。它的優勢是通過電磁仿真分析地和電源平面噪聲,可處理很大的PCB布局獲取電磁模型,靜態和動態的IR壓降分析,將電壓和電流的分布可視化,以及檢測電源平面的諧振和去偶電容的優化等。
