在電源測量其輸出的電壓和電流值，我們可以通過電源的顯示屏或通過控制接口（最新的電源支持LXI/LAN，USB，GPIB接口）發送指令讀取測量的電壓和電流值。

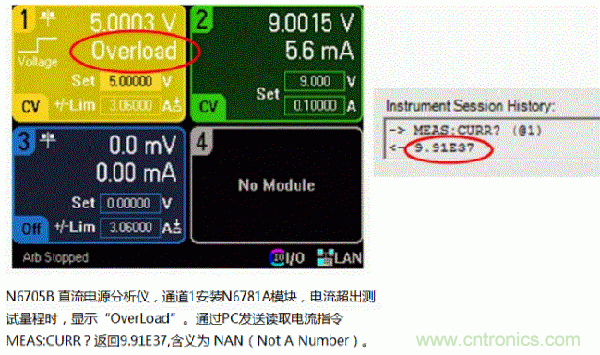

設定N6781A源表模塊的電流量程1mA，然后控制輸出電流超過1mA。此時，顯示屏上直接顯示“OverLoad”，而不是電流的數值。如果通過PC發送讀取電流指令，你會讀到9.91E37，這個數值9.91E37在SCPI（儀表編程命令標準）中被定義為“NAN”（Not A Number）。所有是德科技的測試儀表都是遵循SCPI標準的，當實際值超出量程時，電源返回9.91E37。NAN（9.91E37）實際代表一個32bit浮點數，在所有測量儀表中預計都不會出現這么大的數值。

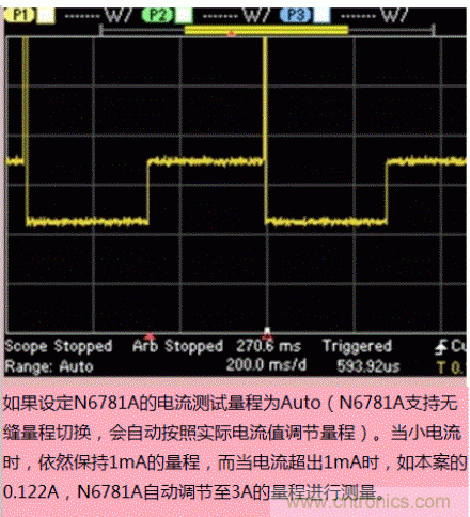

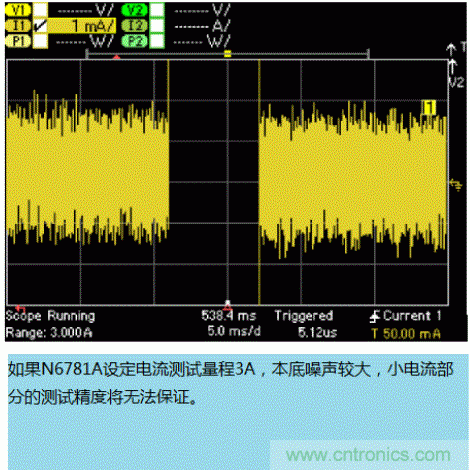

對于測試動態數據而言，為了保持小信號準確測量，我們會盡量設定與之接近的測試量程，但當數值超過該量程時，將無法獲取到正常的數值（返回9.91E37）。為了保證不出現“Overload”，設定較大的量程，小信號又將無法準確測量。

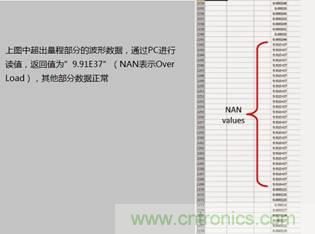

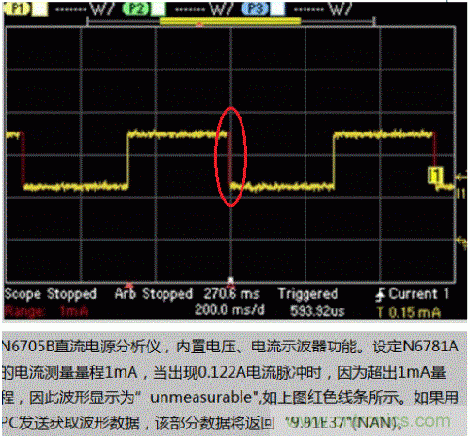

通過PC讀取波形的數據，超出量程部分將返回”9.91E37”,如下圖所示：





除了以上超出量程時會出現NAN，SCPI還定義另外兩個類似的數，正無窮大（Infinity）和負無窮大（Negative Infinity）。正無窮大（INF）也用9.91E37表示，負無窮大（NINF）用-9.91E37表示。在進行參數設置時，可以用這兩個數設置為“最大值”。譬如設置電源的電壓調節速度盡可能最快時，無需查看該電源的規格書電壓編程速度指標，直接設定 9.91E37即可。
