TL494與7500B的最低輸出頻率為100HZ，如果直接用E2和E1做為輸出，會導致逆變器在帶感性負載的時候出現頻率不穩定，因此，圖1的電路圖是經過修改后的電路方案。

從理論上來解決

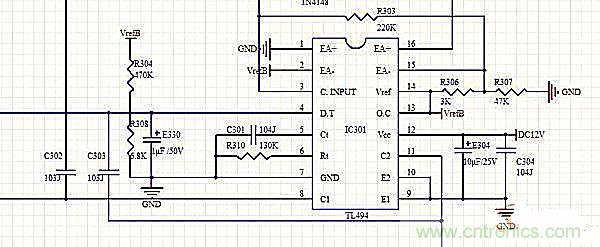

在很多逆變器的設計中都用到了剛才提到的設計。從圖1來看，電容C302跟電容C303是耦合電容，從IC輸出端C1和C2輸出的信號必須上拉，而且通過302和303兩個電容耦合到IC的DT端。再看電阻R308，兩個耦合電容跟電阻組成一個濾波器，頻率為50HZ，那么問題就出現了，這也是很多不穩定因素出現的原因，電阻R308并上一個電容E330后，電容的容值會導致頻率不穩定，這與布板有關系。

很多設計者根據網上或者他人提供的圖紙進行制作，但如果不對這個電容的容值做匹配的話，大多情況下是做出的逆變器都是不穩定的，原因很簡單，就是因?yàn)殡娙莸娜葜蹬c線路的布板有莫大的關系，在這里很多人聽起來或者會不解，但這確實是從無數次的經驗中得出的道理。

在不穩定的時，通過調試板子上面的電容的容值，都能把板子變穩定。此外，E330最好不要使用電解電容，因?yàn)橛闷渌腦7R貼片效果會更好，有些網站上會提供的線路圖。在E330的位置，電容用47UF，這個容值也是允許的，但是如果控制IC是TL494，那么就有可能產生頻率不穩定的情況，可以在這個電容的容值兩端并一個105貼片電容，相關問題也可以的得到解決。

以上就是如何從理論上來解決后級不穩的問題，下面將要來講一講如何從線路板布板上來說說問題的解決。

線路板布線的解決方法

在熟悉了電源設計之后就會發現，很多電路的原理圖是一樣的，不同的人布板有不同的風格，不同的風格導致的線路性能差別很大，特別是電源干擾部分，這一特點尤其突出。

在上面的論述中講了兩個耦合電容

C303和C303，事實上這兩個耦合電容是很敏感，它不僅僅會導致電路的頻率波動，當不線不合理的時候，還會導致帶負載后漂頻率，所以在布線時要看好IC的PWM輸出端C2和C1輸出的線，盡量讓這兩條線遠離彼此。而且，這兩條輸出的線到連到電容上面盡量不要太大，0.254mm即可，各個電容盡量靠近IC，連線要短，信號線之間也不要太靠近，避免耦合干擾。

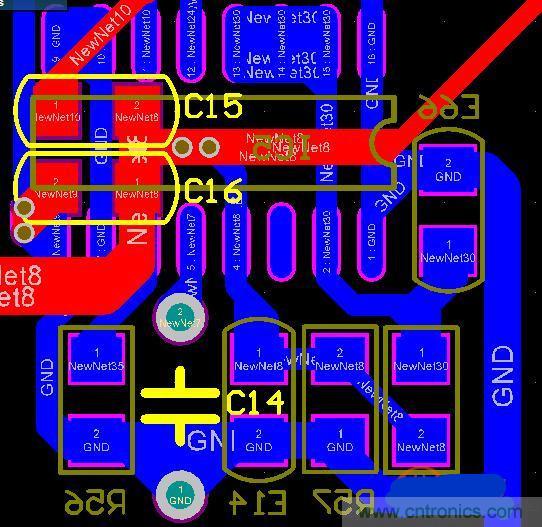

圖2中C15跟C16就是原理介紹中所說的C302和C303，這兩個電容要靠近IC，還有布線要相對的細，信號從電容耦合進來的線要拉開，別靠太近，中間別靠近別的信號線。旁邊的其他電路最好單點接地，IC的供電輸出要做好穩壓，用容值比較大的電解配合瓷片電容做好濾波。

本篇文章針對逆變電源中TL494的后級穩定性進行了探討，并對穩定性的維持提出了幾種較有建設性方法，希望大家在看過本篇文章之后，能利用其中的知識來完善自己的電源設計。
