東芝推出兩款全新小型SOD-962封裝的肖特基二極管
發布時間:2015-08-03 來源:東芝 責任編輯:xueqi
【導讀】東芝已推出了肖特基二極管DSF01S30SL(低VF)和DSR01S30SL(低IR),可應用于智能手機和可穿戴式器件等移動設備的電源電路中。SOD-962(SL2,0.62×0.32mm)封裝屬于小型封裝,其體積僅為工業標準SOD-882封裝的三分之一,所以適用于高密度安裝。
圖1:東芝肖特基二極管SOD-962(SL2)
特性/輪廓圖
特性
●低正向電壓:VF=0.41V(典型值) @IF=100mA(DSF01S30SL)
●低反向電壓:IR<350nA(典型值) @VR=30V(DSR01S30SL)
●超低電容快速開關:
Ct=9.3pF(典型值)(DSF01S30SL)
Ct=8.2pF(典型值)(DSR01S30SL)
●使用SOD-962封裝的最佳高密度安裝(SL2,0.63×0.32mm)
輪廓圖

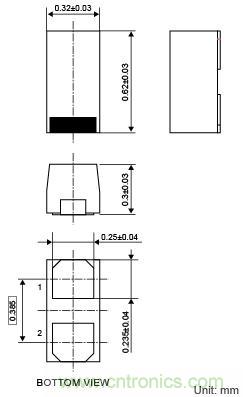

圖2:東芝肖特基二極管輪廓圖
應用/電路實例
應用
移動計算設備(智能手機、可穿戴式設備等)
電路實例

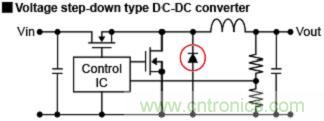

圖3:電路實例
主要規格

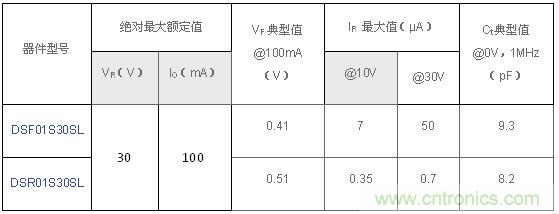

圖4:東芝肖特基二極管DSF01S30SL和DSR01S30SL的主要規格
特性曲線

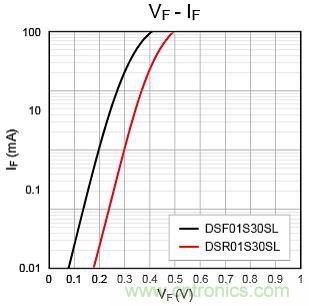

圖5:東芝肖特基二極管DSF01S30SL和DSR01S30SL的特性曲線

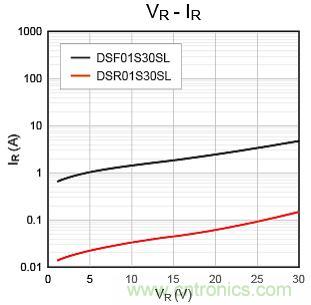

圖6:東芝肖特基二極管DSF01S30SL和DSR01S30SL的特性曲線
聯系方式
如果您有任何問題需要咨詢,請點擊以下其中一個鏈接:
技術咨詢
咨詢表https://www3.toshiba.co.jp/semicon/contact_cn/cgi-bin/form.cgi
有關采購、樣品以及IC可靠性方面的咨詢
海外銷售http://toshiba.semicon-storage.com/profile/overseas/index.html
在線購買http://toshiba.semicon-storage.com/buy/index.html
