【導讀】大家知道的是多諧振LLC,我的新一代的單諧振你也實驗過了,這個技術掌握了不是太難,問題是許多學問,了解的也少,其實,就那么回事,多諧振;LLC的比較簡單容易實現,這個就是為什么當年還是做成了多諧振而不是單1諧振的由來。一時一些技術問題沒有解決,后來深入才進一步了。

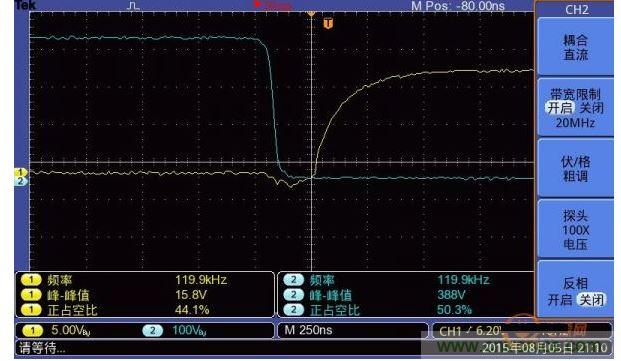

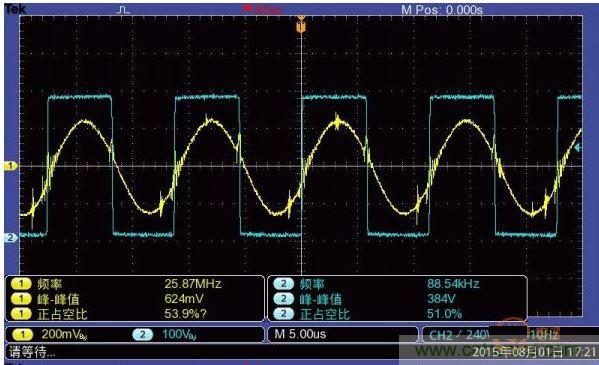

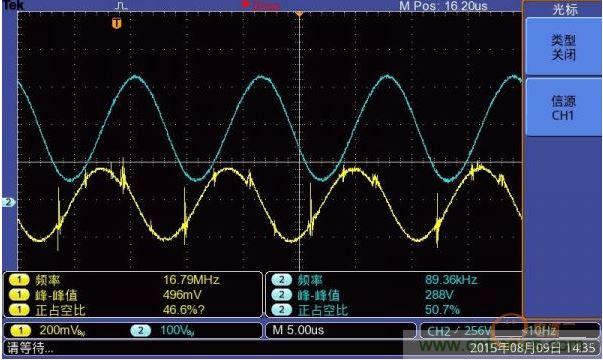

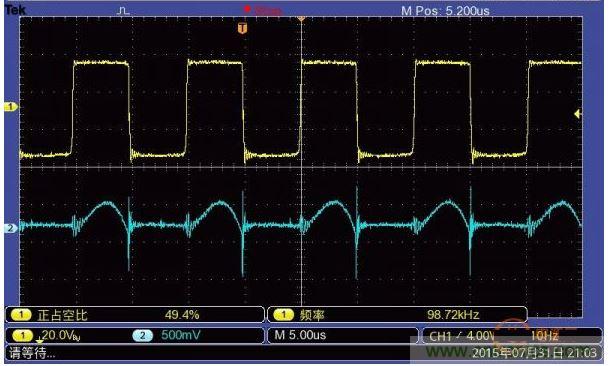

第一個張初級,第二張是次級,用串聯電阻的方式測得:
正常的LLC 不會出現這個現象。
電流波形相位以明顯超前電壓相位,就是說,在一個開關管開通的末期,電流就已過0 并反向流動了,此時,反并聯的二極管開通了,這時,該橋臂的另一個管子開通,必然出現反并聯二極管的恢復電荷的釋放,出現很高的反向恢復尖峰。
引起的原因有可能:
1 工作頻率偏低
2 勵磁電感太大
3 難道勵磁電感并電容了?(猜想,很奇怪)
看起來好像是零電壓開通,不知道是不是進入了容性區域?
cr的電流是滯后電壓的,應該沒進入容性區域。
網友A:
我的估計是占空比太高了,看一下驅動波形就最大了,死區時間太短,沒有時間勵磁電流對開關管結電容的充放電了,所以是容性開通了,上一位說的沒錯,是容性導通導致的諧波電流非常豐富了,如果0電壓導通就不存在了,一是把死區時間調大一些,而是驅動波形上升慢一些,可以增大死區時間而且諧波就會明顯減小了,立竿見影,不妨一試。驅動波形是上緩下陡,開通慢一些,關斷快一些。
網友B:
看樣子進入了容性負載操作區,有反向恢復電流了。
網友C:
繼續穿個電阻在MOS上采個電流波看看。
網友D:
這是用L6599做的電源。L6599好像調不了死區。
網友E:
我隨便再回復一些,開通緩一點關斷快一點,就是二極管與電阻并聯,幾十多歐的電阻,越大開通越慢,這樣也豈不是增大了死區時間了嗎,通常,不像3525那樣的死區時間可調,不可調的占空比大的減小一些就是采用這種的方式予以實現的。
網友F:
大家知道的是多諧振LLC,我的新一代的單諧振你也實驗過了,這個技術掌握了不是太難,問題是許多學問,了解的也少,其實,就那么回事,多諧振;LLC的比較簡單容易實現,這個就是為什么當年還是做成了多諧振而不是單1諧振的由來。一時一些技術問題沒有解決,后來深入才進一步了,這個效率高是因為不存在環流,近0電流關斷而不是大電流關斷,所以效率高了,其實,簡單實驗容易做的,就是頻率可調,計算參數差不多,容易出現完整正弦波電流,立竿見影,一下子效率就非常高了,看來你也做過實驗了,當然,一定要有一點勵磁電流,這個只是比多諧振小多了,這樣可以保證0電壓開通了,這個效率是非常高的。
是的,容性開通會產生諧波,如果0電壓開通,正弦波電流,DS還是GS驅動,都是非常園滑的波形,諧波也是能量,存在損耗,如果沒有,效率自然更高了。
誰有更好的答案,歡迎回復!
