名家分析:buck電路出現的二極管反向恢復電流尖峰問題

發布時間:2015-08-24 責任編輯:echolady

【導讀】本文詳解了buck電路中,經常會出現的二極管反向恢復電流尖峰異常的問題。本文結合實例和電路圖,詳細分析了buck電路中反向恢復電流尖峰問題。本文在分析的基礎上進行了新的思維和設計。

首先,先從連續通導的buck電路圖開始進行。

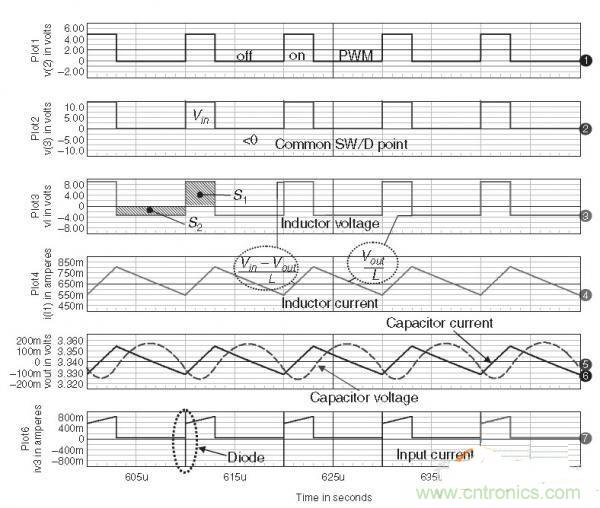

名家分析:buck電路出現的二極管反向恢復電流尖峰問題
圖1

在圖1中,plot1為PWM波形,plot1至plot3是電感電流在CCM模式下的波形。后面我們將對其中的各個電路提出相應的問題,并進行解答。

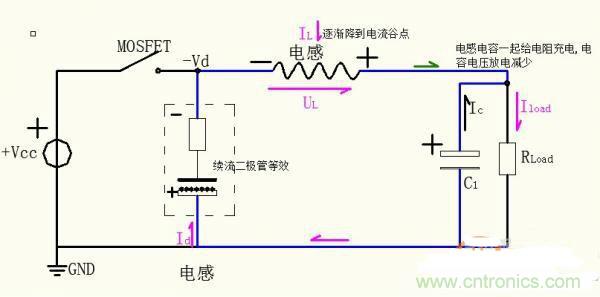

名家分析:buck電路出現的二極管反向恢復電流尖峰問題
圖2
[page]
可能有的朋友會對圖2產生懷疑,因?yàn)檫@似乎并不是人們所熟悉的二極管續流等效電路。實際上,MOSFET斷開,產生續流通路,PN結電荷發生變化,如將其看成一個等效電容,則為上負下正的一個部件。最終電感電流釋放到谷點,谷點末期(0-至0+時刻)電容替代電感為負載提供能量,此時電感還以電磁能方式保存有能量(因?yàn)殡姼腥绻俜烹?,電容的電壓顯然要高過電感,變成電容還要給電感充能了。但那種現象是不可能的;因?yàn)閂in來了。如果Vin沒來,而電感能量繼續下降到0,不再輸出能量,此時因?yàn)槎O管和開關的分布電容引起震蕩,但對于CCM來說,震蕩時間不存在)這個瞬間過于太短暫,馬上轉到下一階段(圖3)。

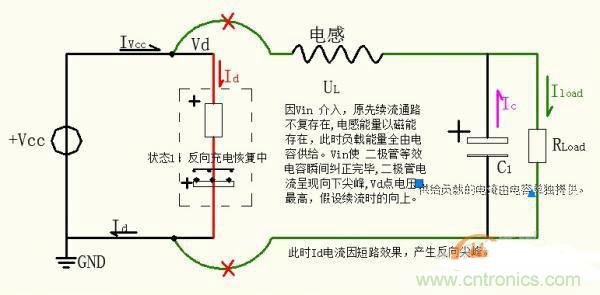

名家分析:buck電路出現的二極管反向恢復電流尖峰問題
圖3

MOS管開通時電感中不存在電流??jī)H有電流短路而不存在分布電感如何產生反向尖峰?

因?yàn)镸OS管閉合瞬間(又一個0-到0+的瞬間),因?yàn)槎O管因正向?qū)?,等效結電容上方聚集滿載流子,當外電場Vin接入時,因電荷異性相吸導致PN結電容變回中性,緊接著二極管PN結等效結電容電荷變成上正下負(下面多載流子)。二極管除去正向因?qū)ǘ⑷氲碾姾?,然后反向充電至阻斷狀態,這個時間就是trr反向恢復時間,在二極管恢復之前,它呈現短路行為。

因?yàn)槎搪稸d負向電流很大,相當于脈沖,如圖5紅色部分所示。

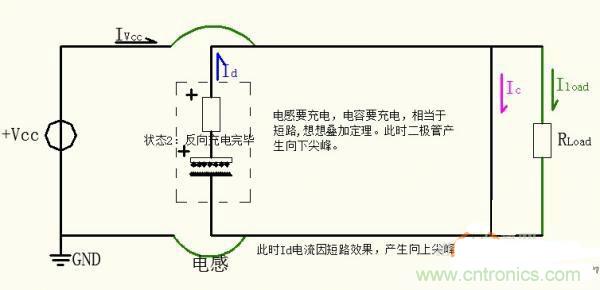

名家分析:buck電路出現的二極管反向恢復電流尖峰問題
圖4

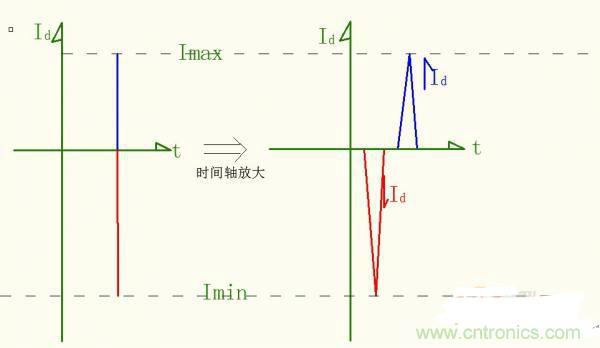

名家分析:buck電路出現的二極管反向恢復電流尖峰問題
圖5

“短路”的最終結果

有的朋友可能看不懂圖4中的電路,下面就對這種電路進行一下講解。因?yàn)?ldquo;短路”的最終結果,Vcc的電壓跟二極管結電容電壓相等,對電感電容進行充電,那么電容、電感、二極管結電容跟Vcc結電容處吸取能量,類似于LC串聯諧振時候。二極管結電容跟Vin除了要供應負載的電流能量,還要供應電感電容充電的能量。二極管結電容所示的能量如圖5藍色部分。

肖特基二極管由于結構上特殊,所以需要設計者們特別注意。肖特基二極管的結構為金屬半導體,完全可以理解為有正負極特性的電解電容,本文中的二極管就可以理解為電容。區別僅僅存在于運行機理上。肖特基二極管是電荷中和,PN結效應。而電容是電容效應,通過電容放電。至于說分布電感產生的反向尖峰,由于短路能量太大,可以忽略不計。
