三相不平衡后果很?chē)?yán)重——變壓器死翹翹

發布時間:2015-09-17 責任編輯:sherry

【導讀】攝影機的三角支架不平衡,勢必會導致我們的攝影機不平衡,照出來的相片也是歪的。同樣的道理如果我們的三相電不平衡的時候會帶來哪些后果呢?看下文詳解。

三相交流電是電能的一種輸送形式,簡稱為三相電。一個三相平衡電路的三相電壓源必須是正弦波,且頻率相同,幅度相同,相位互差120度。就如同我們攝影機的三角支架一般,三邊一樣長,角度相隔一樣,這樣的一個平衡的三角支架可以給我們帶來方便。但是如果我們的三角支架不平衡呢?那么勢必會導致我們的攝影機不平衡,照出來的相片也是歪的。
 不平衡的三角支架
圖1.1 不平衡的三角支架

同樣的道理如果我們的三相電不平衡的時候會帶來哪些后果呢?事實上在實際的生活中絕對的三相平衡是不存在的,三相系統總是存在不同程度的不平衡現象。

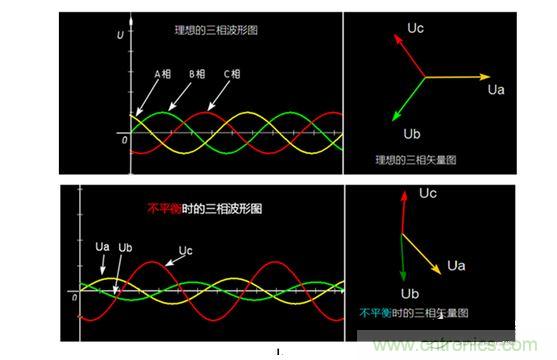

三相平衡和不平衡的對比圖
圖1.2 三相平衡和不平衡的對比圖

不平衡嚴重時負荷相電流過大(增為3倍),超載過多,可能造成繞組和變壓器油的過熱。繞組過熱,盡緣老化加快;變壓器油過熱,引起油質劣化,迅速降低變壓器的盡緣性能,減少變壓器壽命(溫度每升高8℃,使用年限將減少一半),甚至燒毀繞組。變壓器燒毀時后果不堪設想,尤其是大型變壓器燒毀時,將會大致大范圍停電。

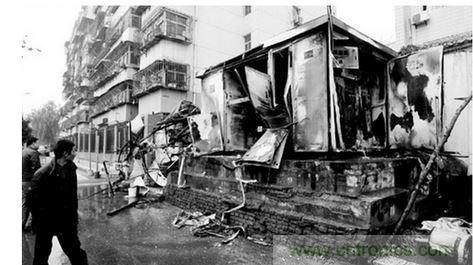

 變壓器燒毀圖
圖1.3 變壓器燒毀圖

不僅如此,當不平衡嚴重時,由于電流增為3倍,則發熱量增為9倍,可能造成該相導線溫度直線上升,以致燒斷。且由于中性線導線截面一般應是相線截面的50%,但在選擇時,有的往往偏小,加上接頭質量不好,使導線電阻增大。中性線燒斷的幾率更高。同理在配電屏上,造成開關重負荷相燒壞、接觸器重負荷相燒壞,因而整機損壞等嚴重后果。

致遠電子給用戶提供了一套遠程電力監控方案,它可以自動為用戶檢測電力相關參數,如電壓、電流的有效值、相角、諧波、功率、三相不平衡等電能量,一旦有異常發生可以第一時間通知用戶,盡可能快的排除故障避免悲劇發生。

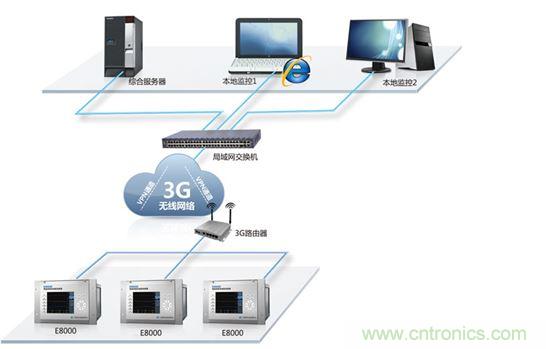

遠程監控方案
圖1.4 遠程監控方案
