高溫對功率密度高的電源模塊的可靠性影響極其大。高溫會導致電解電容的壽命降低，變壓器漆包線的絕緣特性降低，晶體管損壞，材料熱老化，焊點脫落等現象。有統計資料表明，電子元件溫度每升高2℃，可靠性下降10%。對于電源模塊的熱設計，它包括兩個層面：降低損耗和改善散熱條件。





損耗是產生熱量的直接原因，降低損耗是降低發熱的根本。市面上有些廠家把發熱元件包在模塊內部，使得熱量散不出去，這種方法有點自欺欺人。降低內部發熱元件的損耗和溫升才是硬道理。



電源模塊熱設計的關鍵器件一般有：MOS管、二極管、變壓器、功率電感、限流電阻等。其損耗如下：



1.MOS管的損耗：導通損耗、開關損耗（開通損耗和關斷損耗）；

2. 整流二極管的損耗：正向?qū)〒p耗；

3.變壓器、功率電感：鐵損和銅損；

4.無源器件（電阻、電容等）：歐姆熱損耗。





在設計的初期，方案選擇、元器件選擇、PCB設計等方面都要考慮到熱設計。



1.方案的選擇

方案會直接影響到整體損耗和整體溫升的程度。



2.元器件的選擇

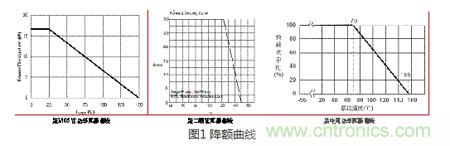

元器件的選擇不僅需要考慮電應力，還要考慮熱應力，并留有一定降額余量。降額等級可以參考《國家軍用標準——元器件降額準則GJB/Z35-93》，該標準對各類元器件的各等級降額余量作了規定。設計一個穩定可靠的電源，實在不能任性，必須好好照著各元件的性子，設計、降額、驗證。圖 1為一些元件降額曲線，隨著表面溫度增加，其額定功率會有所降低。





元器件的封裝對器件的溫升有很大的影響。如由于工藝的差異，DFN封裝的MOS管比DPAK（TO252）封裝的MOS管更容易散熱。前者在同樣的損耗條件下，溫升會比較小。一般封裝越大的電阻，其額定功率也會越大，在同樣的損耗的條件下，表面溫升會比較小。



設計中，要評估的電阻一般有MOS管的限流檢測電阻、MOS管的驅動電阻等。限流電阻一般使用1206或更大的封裝，多個并聯使用。驅動電阻的損耗也需要考慮，否則可能導致溫升過高。



有時，電路參數和性能看似正常，但實際上隱藏很大的問題。如圖 2所示，某電路基本性能沒有問題，但在常溫下，用紅外熱成像儀一測，不得了了，MOS管的驅動電阻表面溫度居然達到95.2℃。長期工作或高溫環境下，極易出現電阻燒壞、模塊損壞的問題?？梢姡邪l(fā)過程中使用熱成像儀測試元器件的溫度尤其重要，可及時發現并定位問題點。通過調整電路參數，降低電阻的歐姆熱損耗，且將電阻封裝由0603改成0805，大大降低了表面溫度。





3.PCB設計

PCB的銅皮面積、銅皮厚度、板材材質、PCB層數都影響到模塊的散熱。常用的板材FR4（環氧樹脂）是很好的導熱材料，PCB上元器件的熱量可以通過PCB散熱。特殊應用情況下，也有采用鋁基板或陶瓷基板等熱阻更小的板材。



PCB的布局布線也要考慮到模塊的散熱：



（1）發熱量大的元件要避免扎堆布局，不要哪里“熱”鬧，就往哪里湊，盡量保持板面熱量均勻分布；

（2）熱敏感的元件尤其應該“哪邊涼快哪邊去”；

（3）必要時采用多層PCB；

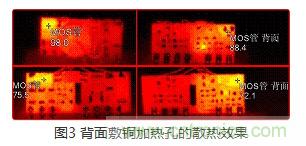

（4）功率元件背面敷銅平面散熱，并用“熱孔”將熱量從PCB的一面?zhèn)鞯搅硪幻妗峥椎目讖綉?yīng)很小，大約0.3mm左右，熱孔的間距一般為1mm~1.2mm。功率元件背面敷銅平面加熱孔的方法，可以起到很好的散熱效果，降低功率元件的表面溫升。如圖 3所示，上面兩圖為沒有采用此方法時，MOS管表面溫度和背面PCB的溫度；下面兩圖為采用“背面敷銅平面加熱孔”方法后，MOS管表面溫度和背面銅平面的溫度?？梢钥闯觯?/div>
