直流和交流:可以互相轉換or永遠都是對立?
發布時間:2015-12-16 責任編輯:susan
【導讀】在日常生活中,家里的插座、街道上的電表等,都是交流電。似乎交流電與直流電之間是沒有交點的,仿佛是在兩個不同的領域里。其實,兩者之間有著許多我們不知道的聯系。
交流說:“我可以變身直流”
交流可以變直流,我們平時用的電腦,手機等等設備,都是直接適配器連接到流淌著交流電的插座中,而我們手機、電腦里面運行著的可是直流電哦。那么,有疑惑了,既然電網發電、傳輸都在用交流電,為什么這個時候又要變成直流電呢?
原因是這樣的,交流是在時間軸上以正弦規律波動,由0上升到最大,又由最大逐漸減小到0,再由0逐漸變?yōu)樨?fù)的最大,然后再恢復到0。然而我們的手機、電腦等等電子元器件是通過識別高低電位來進行工作的,交流電由于其正弦波動性,本身會產生高低電位,與電子元器件的邏輯判斷引起沖突。例如電腦,有電位則為1,無電位則為0,而交流電本身就會有過零點的電位。因此,交流電是無法為電子元器件工作的。
那么,是誰來完成交流轉換到直流的這一工作呢?整流器,如下圖即為一款常見的整流器產品。

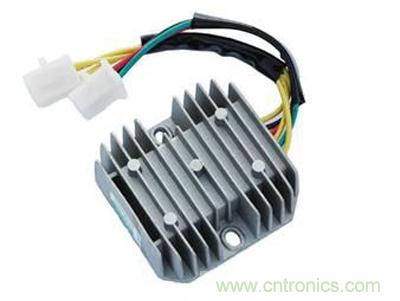

圖1 常見的整流器
在使用諸如電腦這類電器的時候,我們需要通過整流器將交流變?yōu)橹绷饕怨┦褂?。例如我們平時使用的洗衣機,其驅動馬達使用的是交流電,而控制面板上就是經過整流之后的直流電。
直流表示不服:“我也會變交流”
那么,是否會有直流變交流的場景呢?答案是肯定的。逆變器這種設備就是為了直流轉換成交流而誕生的。
簡單來說,逆變器是由逆變橋、控制邏輯和濾波電路組成。廣泛適用于空調、家庭影院、電動砂輪、電腦、電視等等,例如車載空調就需要逆變器將汽車蓄電池中的直流電轉變?yōu)榻涣麟妬?lái)工作。如下圖就是一款1000W的逆變器產品。

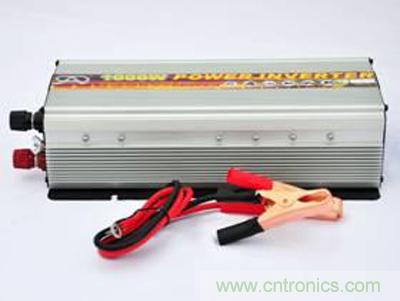

圖2 1000W逆變器
如何判斷一個逆變器的好壞呢?
從輸出的交流電來做區分的話,可以將逆變器分為單相逆變器和三相逆變器。單相逆變器經過逆變之后會產生單相的交流電,而三相則是輸出三相交流電。如何判斷逆變器的好壞主要從以下幾個標準來判斷。
1. 轉換效率
由于逆變器自身也會消耗電能,所以逆變器存在的一個天然屬性就是它無法將直流電能100%的完全轉換成交流。但是,轉換效率卻是我們判斷一個逆變器好壞的一個標準。在GB/T 20321標準中規定:在額定輸出狀態下,其輸出容量不大于2kVA的逆變器,效率應大于或等于80%;大于2kVA的逆變器,效率應大于或等于85%。如下圖,即對逆變器效率的實測。

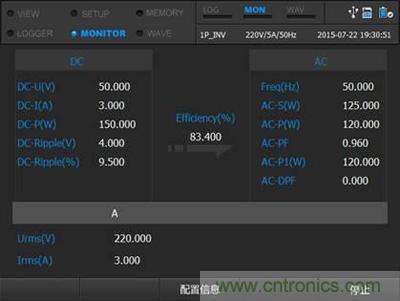

圖3 E6500對逆變器效率的檢測
2. 紋波電壓
紋波電壓是指直流中的交流成分,直流電壓本身應該是一個固定的電壓值,但是由于一些逆變器中的濾波電路濾波不徹底,導致會有交流成分混合到直流中。因此,通過檢測輸入端的紋波電壓是一個檢測逆變器的質量的有效手段。
3. 輸出交流的電能質量
逆變器在將直流轉換成交流輸出之后,交流的電能質量是檢測逆變器的一個很重要的指標。輸出端的交流如果存在電能質量問題,不僅僅是影響逆變器使用效率,減少逆變器使用壽命,更有可能給使用者帶來生命財產的安全隱患。例如,由逆變器輸出的交流電往往含有諧波,下圖為E6500對交流的諧波檢測。

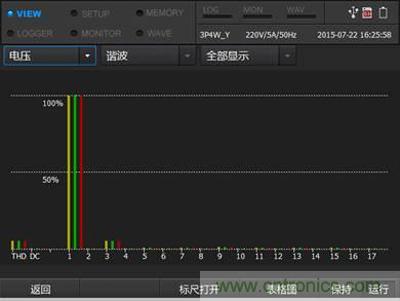

圖4 E6500檢測諧波
交流和直流之間的互相轉換是引起電能質量問題的根源之一,如交流轉變到直流的過程中,輸出的直流可能夾帶交流成分,從而引發對電子元器件的損毀。直流逆變到交流的過程中,濾波不徹底,會給輸入端的直流造成紋波電壓,影響輸入端效率。同時又會給輸出端的交流帶來很多的電能質量問題。諸如諧波、不平衡等等。
逆變器和整流器在日常生活應用十分普及,而直流交流相互轉換,其中的電能質量問題卻往往被忽視。而這些質量問題可能造成財產損失甚至人生安全(如手機充電爆炸、汽車空調自燃等)。因此,對于電器的電能質量問題應當引起我們足夠的重視。
