【導讀】在近年的電子電路設計中，適應能力強、可調范圍寬的開關穩壓電源被廣泛應用，僅用一根開光管就能控制多組不同的電壓等級的電源，本文小編針對不同電壓、不同電流，介紹一種增大開關穩壓電源電流的完美方案。
本文的例子為boost型升壓電路，采用lm3481為核心，MOS管則選用IRFZ44N，電感為6.8uH。最終設計目的，是希望能夠在輸入電壓為5V的時輸出電流達到1A，輸出電壓穩壓12V。但通過實際操作卻發現，電路運行后只能實現穩壓，超過低于一定負載后，電壓便自動下降，電流無法達到1A，問題出在哪里呢？

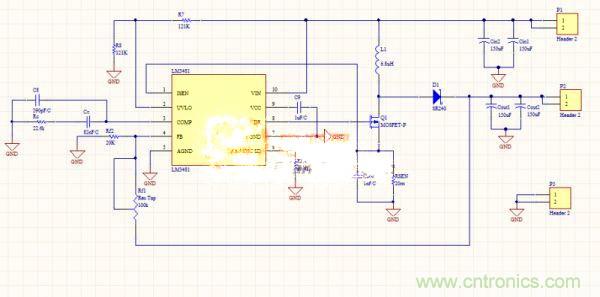

圖1boost型升壓電路原理圖
想要將輸出電流進行提升，其實方法有很多種?？蓪﹄姼辛?、開關頻率、開關電流這三項的其中一項進行加大，但需要注意的是，對哪項進行加大要視具體情況而言，要根據MOS管、二極管、電感的一系列參數來進行確定。
回到案例中，如果原設計允許輸出電流達到1A，首先應該檢查5V直流輸入電壓是否有足夠帶載能力。先用示波器確認是否達到最大占空比，以及電流限制的電阻是否合適。如果占空比還有空間提升，降低限流電阻值，如果占空比已經達到最大值，那么可稍微降低電感值可提升20%的電流，此時要注意功率管最大電流是否允許。
P=1/2*L*I*I/t=>在I保持不變情況下，L大，輸出功率大。I=U/L*DT=>在開關頻率不變，D不變（在實際的電流模式DC-DC中D基本不會不變），L變小I會變大，輸出功率變大，但對于案例中的電路，要減小L則必須同時減小Rsense電阻，否則輸出功率同樣會變小。
此外，原理圖中Isen和Rsen之間需要添加幾k的電阻，這是因為電路圖的電流取樣電阻為20m歐姆，直接并聯的電容并沒有使用到，所以應該在電容和取樣電阻之間增加電阻，電流過低的原因是電流取樣提前關斷。
本文為通過一個現實中存在問題的實例，給出了一種開關穩壓電源輸出電流增大的設計思路，對實例中存在的問題進行了修正。在開關穩壓電源中遇到同樣問題的朋友們不妨花上幾分鐘閱讀本文，相信會有意想不到的收獲。
