實測兼容性:手機快充充電頭可以互用嗎?

發布時間:2016-05-11 責任編輯:susan

【導讀】鋰電池技術沒有大突破,新能源電池也尚未應用到電子產品中,續航問題一直困擾著廣大手機用戶。而快速充電技術的出現則讓用戶得以使用零碎的時間為手機充進更多的電量,某種程度上來說解決了續航問題。但依然有不少網友誤以為快充充電頭是可以互用的。

今天筆者為大家?guī)?lái)2個實驗:1.驗證快充手機/充電頭的兼容性;2.非原裝充電器充iPhone 6s的速度表現。


1.充電頭上的輸出電壓/電流只是最大允許值,不是實際輸出值,實際輸出值要看手機/移動設備的具體需求。

2.充電先經過①恒流階段,此時電池實際電壓低于充電電壓(多為4.3v),恒流充電過程中電池電壓提升,當提升到4.3v左右(電池電量大概充滿85%),進入②恒壓模式,充電電流逐漸減少,充電即將完成,再進入③涓流充電模式,以脈沖電流充電,延長電池使用壽命。

3.電池容量越大,可承受的充電電流也就越大,也就是我們常說的充電0.5c、1c。舉個栗子,3000mAh 0.5c(充電)的電池,可承受的充電電流為1500ma,也就是可承受1.5a的電流。隨著技術的革新,現在鋰電可承受的充電電流值在增大,大大縮短了恒流階段的充電時間。

4.充電頭輸出的電壓不會直接加載到電池兩級,手機內部還會有二次降壓電極。所以快充的高壓9v、12v只是為了提高充電功率,降低傳輸過程中熱的損耗以及避免達到microUSB口電流上限。不是說9v、12v直接加載在電池兩極。

實驗1:不同充電頭充iPhone 6s的速度

可能很多人都會記得,自己手上的iPhone使用某些第三方充電頭或者數據線進行充電時,手機會提示“此電纜或配件尚未通過認證”,而充電電流也會被限制,大大增長了充電的所需時間。但到了現在,即使我們使用的是非原裝充電頭,似乎也很少再看到“此電纜或配件尚未通過認證”這個提示。那么問題來了,即使現在沒有相關提示,使用非原裝充電頭與原裝充電頭對iPhone進行充電,充電速度會有影響嗎?下面我們通過實驗來認證。

測試環節:

測試手機:iPhone 6s(港版、iOS 9.3.1),充電頭:iPhone原裝、帶USB口的插板、第三方充電頭。

測試方法:使用USB電壓/電流檢測儀進行充電的實時監測,分辨監測6s在10%、50%、95%三個時刻(具體電量略有偏差)的電壓/電流數值。(同一手機在同一剩余電量時對輸入電壓/電流的需求都是一定的,所以只要保證三個時刻讀取的電壓/電流值相似(功率基本一樣),則可認為整體充電時間相差不大。)

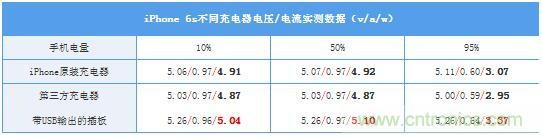

測試結果顯示,在測試的兩個時段(快速充電階段/涓流充電階段)使用第三方充電器與iPhone原裝充電器的輸出功率基本一樣,此時充電速度相當,而帶USB輸出的插板此時輸出電壓比較大,輸出功率也領先于另外兩者。所以充電速度排名(估測)為:帶USB的插座》iPhone原裝充電器=第三方充電器(由快到慢)。當然,不同的第三方充電器/帶USB的插座有不同輸出的效果。

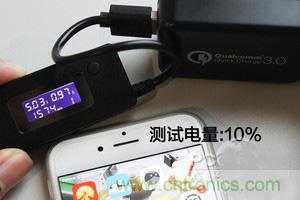

測試電量:10%(原裝充電器;第三方充電器;USB口插板)點擊看大圖

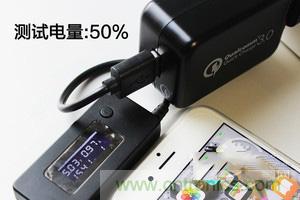

測試電量:50%(原裝充電器;第三方充電器;USB口插板)點擊看大圖

測試電量:50%(原裝充電器;第三方充電器;USB口插板)點擊看大圖

筆者使用了5款不同品牌原配的充電器+2款帶USB輸出的插板進行測試(手機50%電量),發現輸出電壓基本略微大于5v(某些線補較高的能去到5.3v,而沒有線補的低于5v),而電流也在1a左右。所以使用某些非原裝充電頭對iPhone進行充電,確實會比原裝充電頭更快。當然,山寨/品質低劣的充電器就另說了。

實驗2:快充手機/充電頭兼容性測試

除了驗證不同充電頭對iPhone充電速度是否有影響之外,筆者發現身邊不少朋友對快速充電有誤解,他們認為快速充電頭是可以混用的(例子:拿著魅族的快充頭充高通平臺的手機)。其實具體能不能混用,要看充電頭支持的協議以及手機使用的快充協議,兩者使用協議一樣的話,就可以混用。若兩者(手機、充電頭)協議不兼容,則快充不起作用(充電回落到一般速度)。

測試環節:

測試手機:OPPO R9、Moto X 極、魅族PRO 6,充電頭:VOOC閃充頭、高通官方QC充電頭、魅族MX5充電頭(UP1220)。其中(OPPO R9應搭配VOOC閃充頭使用:VOOC閃充協議);(Moto X 極應搭配高通官方QC充電頭使用:QC2.0快充協議);(魅族PRO 6應搭配MX5充電頭使用:聯發科PEP快充協議)。

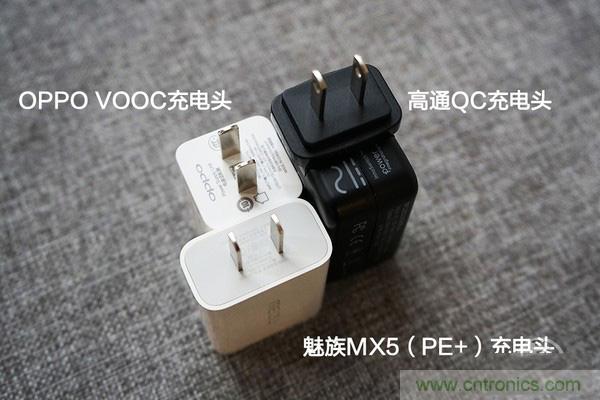

選取的三款快充頭

測試方法:三款手機分別混用三款充電器進行電壓/電流記錄,與原裝充電器進行對比。充電測試起始電量10%,充15分鐘。

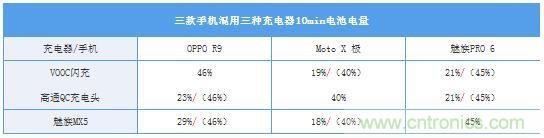

*表格括號內為原裝充電器的充電電量,另外PRO 6原裝充電器由于支持QC協議會影響測試結果,所以選用MX5的充電器。(只是用PEP快充)

從測試結果得知,混用不同協議的快充頭充電不能達到快充的效果(只能慢充),也就是說,手機使用哪種快充方案,就要搭配支持該協議的快充頭。另外,快充協議的支持并不取決于處理器平臺,例如樂視超級手機2使用Helio X20平臺,搭配BQ25892充電IC,寫入的是高通QC協議,搭配使用的就是高通QC充電頭。

如今已經有不少充電頭支持2種或以上的快充協議,而它們也能適應不同協議的快充手機。但目前還僅限于高電壓快充(如QC、PEP、PD),大電流的快充(如VOOC)尚未有其他兼容方案。具體關于快充的知識筆者不過多闡述,感興趣的可看下面2篇。

另外,消費者在購買第三方快充頭時需按手機具體型號資訊客服,不然錢就容易打水漂了。

實驗總結

本次實驗得出兩個結論:①某些非原裝充電頭對iPhone進行充電會更快充滿;②支持快充的手機需要使用到對應快充協議的充電器。
