杜絕安全隱患,穩壓器和UPS電源對醫療設備的重要性
發布時間:2016-07-11 責任編輯:susan
【導讀】由于醫療設備對電源的質量及電壓的要求較高,如果電源質量較差,就容易出現醫療設備在運行過程中出現死機、部件損壞及程序執行錯誤導致的數據丟失等現象,從而造成極大的醫療安全隱患,并對醫院帶來不小的經濟損失。目前,醫院一般會采用交流穩壓器和UPS不間斷電源來保證醫療設備的正常、安全地運行。
隨著醫療科學技術的進步,各種精密的儀器和設備被廣泛應用到醫療領域中,這些設備的引入對患者的診斷和治療起著重要的作用。
一.穩壓電源的選擇
目前,市場上的穩壓電源的種類非常多,比如電子式穩壓器、交流補償式穩壓器、數控?zé)o觸點穩壓器等,在進行穩壓電源告訴時應該注意下面幾個方面:
1.電源的響應時間

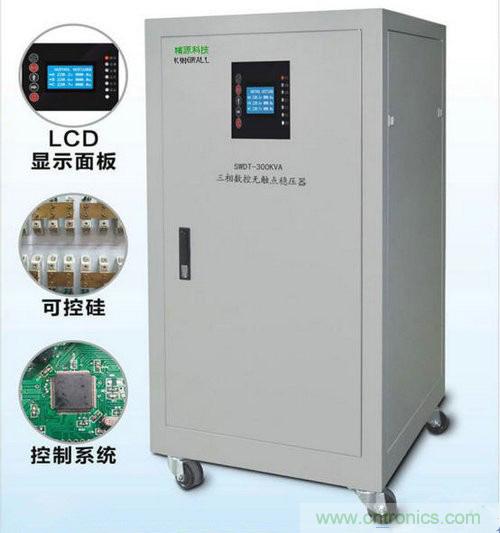

穩壓器的響應時間將會直接在醫療設備上反應出來。數控?zé)o觸點穩壓器的內部是電子模塊結構,它運用了正弦能量分配器技術,通過控制可控硅導通角度的大小來達到穩壓器控制的目的,將穩壓與防干擾融為一體。它的響應速度4ms/step是目前所有交流穩壓器中響應速度最快的。一般的機械式穩壓器是利用電機的轉動來帶動碳刷在自耦變壓器上的來回滑動達到穩壓的目的,其制作成本相對較低,經濟實用,能滿足大部份設備的穩壓要求。但從響應速度來看,SWDT數控?zé)o觸點穩壓器無疑是占優勢的,它通常被應用到B超、血液透析機等高精度設備的穩壓工作中。
2.穩壓精度
機械式的穩壓器的穩壓精度在±2%,通常情況下,DR、CT、MR核磁共振儀等對電壓穩壓精度要求不是太高,可以選擇機械式穩壓器,但由于電網質量和中性點偏移現象會導致輸出相電壓220V和線電壓380V不能都達到預期的穩壓效果,針對這種情況深圳市精源科技有限公司研制了零線生成器,配合交流穩壓器使用可以讓相和線電壓能準確輸出。
3.是否存在濾波性能
在醫療設備中,一些進口的儀器,如血細胞分析儀等對電源的要求非常高,通常它需要的電源具有很高的穩壓能力,一些細微的變化就很有可能造成其無法正常工作,這種情況就必須要使用最終輸出波形的諧波含量低于5%的SWDT數控?zé)o觸點穩壓器。

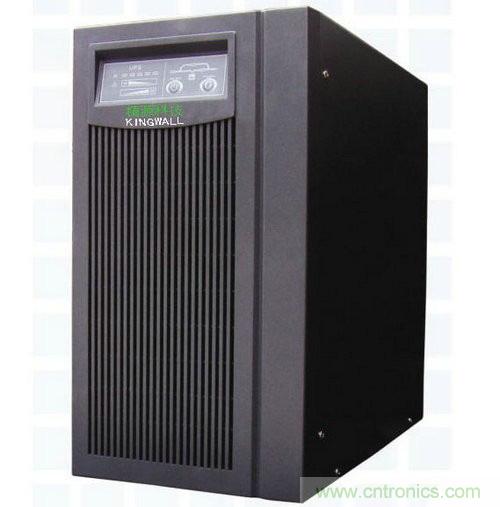

二.不間斷電源的選擇
據統計,一般鄉鎮的醫療設備每個月受到的電源干擾超過了50次,這些干擾主要包括電壓變化、斷電(包括毫秒短時斷電)、缺相、相平衡度差等。在這些干擾中,很大一部份情況由于無法感知和無法用肉眼分辨,因此很容易被忽視掉,但是通常會影響設備的正常安全使用。因此,通過在醫療設備安裝UPS不間斷電源可以有效的防止設備瞬間的電流沖擊、突然斷電而造成的數據丟失或者突然停止工作的現象對設備的影響。在進行UPS不間斷電源的選擇時,應該注意下面幾點:
1.UPS的功率
通常情況下、UPS的功率值用VA表示,在進行UPS電源的選擇時,首先計算出醫療設備的VA值并留足一定的余量,以此來確定UPS電源的功率。
2.UPS的種類
輸出波形通常分為方波的后備式、正弦波的在線互動式及在線式。正弦波的特點是無諧波、零秒轉換。醫療設備屬于高精度儀器,對電源的質量要求非常高,在實際的使用過程中通常會選配在線式UPS電源,可以很好地避免電源干擾現象。
3.電池容量的選擇
后備電池的容量可以分為標準機和延長機兩種,標準機電池內置,一般在斷電后能延長設備的使用時間10~15分鐘,而延長機一般配備電池柜,通??梢匝娱L更長的時間。在實際應用中,通常根據需要選擇。
三.保證醫療設備穩定運行的措施
目前,在醫療設備的使用過程中普通存在著電源不穩定和電磁干擾等問題,這對醫療設備的正常使用具有一定的安全隱患。
1.分支供電

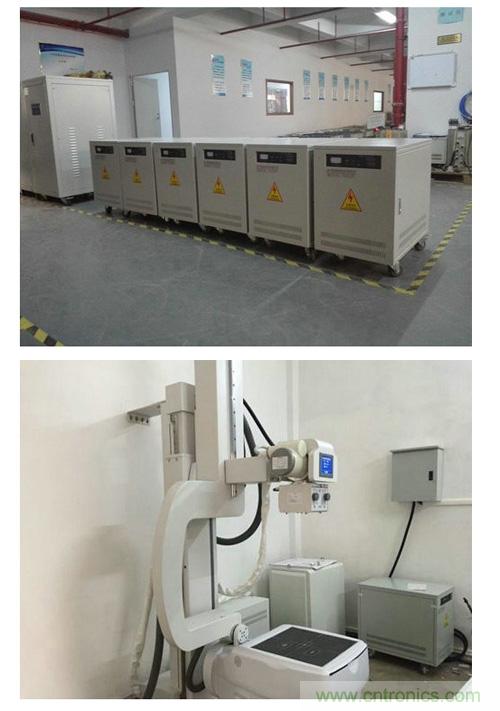

針對電壓不穩定的情況,可以采用多支路隔離變壓器,將對電源要求非常高的設備單獨分線供電,這樣可以有效避免各個設備在用電時的相互干擾,同時還可以對一些重要的設備配備專用的交流穩壓器或者UPS不間斷電源,以此來保證醫療設備的安全運行。
2.配備電能質量凈化裝置
通過使用交流穩壓器、高頻電源濾波器可以保證設備的穩定運行,同時還能夠減少電磁波對電源線傳輸過程的干擾。通過加裝交流穩壓器還能夠有效地抑制浪涌帶來的瞬間電壓過高、瞬間下跌等情況的出現。另外,還可以通過連接地線的方法來減少外界對電源的干擾。
四.總結
醫療設備是一種對電源質量要求非常高的設備,電源質量的下降會使醫療設備的使用不穩定,輕則使醫療設備暫停使用,重則損壞設備,引發醫療事故。因此,穩壓電源及UPS不間斷電源的配置對保證醫療設備的安全正常使用具有重要的作用,這對進一步提高醫療質量具有重要意義。
