光纖激光器的模塊組成對切割質量的影響
發布時間:2016-09-14 責任編輯:susan
【導讀】光纖激光器是激光切割機中的核心部件,一般來說,其對激光切割機的切割效果起到很大的影響。在選擇激光切割機時,客戶都非常注重光纖激光器的品牌,使用壽命甚至模塊集成方式。那么,今天小編就來給大家介紹一下光纖激光器的模塊組成。

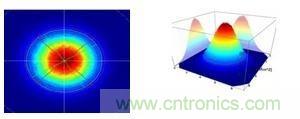

光纖激光器的模塊組成分為單模和多模兩種,在切割應用中,聚焦光斑對切割出的質量有很大影響,單模激光器的纖芯比較細,光束質量?jī)?yōu)于多模,能量分布呈高斯分布,中間能量密度最高,三維圖是一個尖圓的山峰狀。

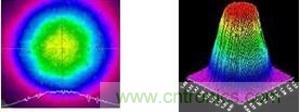

多模激光器的纖芯相比粗一些,光束質量相比單模要差一些,能量分布相比單模光斑平均一些,三維圖像一個倒扣的杯子,從邊緣陡峭程度來看,多模的比單模的陡峭很多。
同功率的1.5KW單模和1.5KW的多模激光器對比

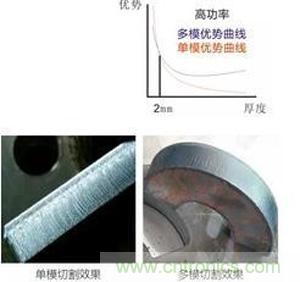

1mm薄板切割速度單模比多模高20%,視覺效果差不多,但從2mm開始,速度優勢逐步下降,從3mm開始,無論是速度還是效果,高功率多模激光器速度和效果的優勢就非常明顯的體現出來,如下圖:
所以單模的優勢在薄板,多模的優勢在厚板,單模和多模并沒有相互比較的價值,都是光纖激光器的一項配置,就好比一輛車,轎車適合公路,越野適合山地,但是轎車也能跑山地,越野也能跑公路,所以光纖激光器到底選多模還是單模要看實際終端客戶的加工需求。
那么單模和多模,我們?cè)撊绾芜x擇呢?
建議:從功率級區分來看,1000W以內的激光器因?yàn)楸旧砟芰坎桓叩脑?,主要加工材料厚度偏向于薄板,因?KW以內的激光器用單模配置比較符合市場實際情況,1KW以上功率的激光器要薄厚兼顧。從整個加工行業來講,加工質量的提升是一項剛性需求,是不能妥協的,因此很多高功率激光器選型不會考慮單模,必須保證加工質量為第一位!
同時,單模的纖芯一般較細,意味著同樣功率的激光在其中傳輸,單模纖芯的光能量承載更大,對材料是一項考驗,同時當切割高反材料時,高強度反射光和射出的激光疊加,如果光纖材料容忍度不足會非常容易“燒纖芯”,同時對纖芯材料壽命也是一項挑戰!因此很多激光器廠商在高功率光纖激光器的配置上仍選用多模的配置!
