如何克服電機啟動時對電網的影響與危害?

發布時間:2016-10-25 責任編輯:sherry

【導讀】大功率的電動機在啟動的瞬間會產生較大的電流沖擊,這樣對穩定的電網造成很大的影響,工程實踐中常常采用一定的控制措施來改進、限制電機啟動過程中產生的對電網不利現象。本文主要介紹這個!

電機在工業場合無處不在,尤其大功率的電動機在啟動的瞬間會產生較大的電流沖擊,這樣就是對穩定的電網造成相應的影響,工程實踐中常常采用一定的控制措施來改進、限制電機啟動過程中產生的對電網不利現象。
電機
一、電機直接啟動危害及避免方式

目前在工礦企業中使用著大量的交流異步電機,大部分電機均采用直接啟動的方式,這種啟動方式非常簡單,但是會帶來很大的危害。

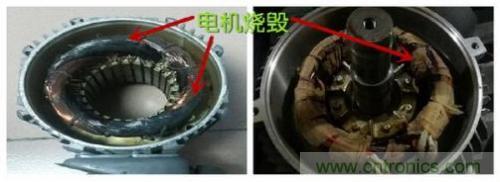

1.電網沖擊:過大的啟動電流(空載啟動電流可達額定電流的4~7倍,帶載啟動時可達8~10倍或更大),會造成電網電壓下降,影響其它用電設備的正常運行,還可能使欠壓保護動作,造成設備的有害跳閘。同時過大的啟動電流會使電機繞組發熱,從而加速絕緣老化,影響電機壽命。
電機
圖1

2.機械沖擊:過大的沖擊轉矩往往造成電機籠條,端環斷裂和定子端繞組絕緣破損,導致?lián)舸龣C,轉軸扭曲,聯軸節、傳動齒輪損傷和皮帶撕裂等;

3.對生產機械造成沖擊:起動過程中的壓力突變往往造成泵系統管道、閥門的損傷,縮短使用壽命;影響傳動精度,甚至影響正常的過程控制。

所有這些都給設備的安全可靠運行帶來威脅,同時也造成過大的起動能量損耗,尤其當頻繁起停時更是如此。為避免對電網和設備造成嚴重影響,大功率電機在啟動時一般采用如下兩種方式。
1、降壓啟動
圖2

1、降壓啟動

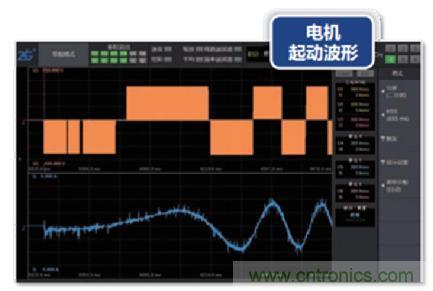

降壓啟動就是常說的星三角啟動。啟動的初期,將本應該工作在380V的繞組供給220V的電壓(降壓使用),讓電動機旋轉起來以后,達到一定的速度,才將電路切換成380V供電,達到減少起動電流的目的。電動機的是靠交流電產生的旋轉磁場的作用旋轉的,交流電的頻率越高,旋轉磁場的轉速就越快。
1、降壓啟動
圖3

2、變頻啟動

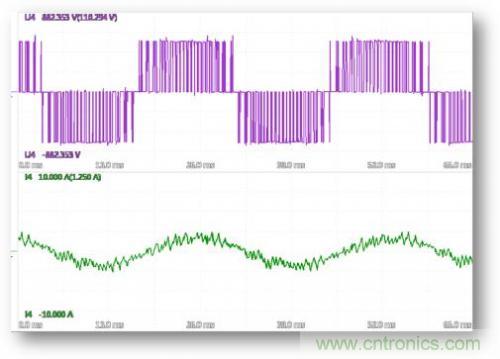

變頻啟動就是是使用變頻器,將50Hz的市電的頻率,降低成很低的頻率的交流電,供給電動機。這樣電動機啟動的時候,受旋轉很慢的磁場的作用,也會很緩慢啟動,起動電流也就比較小。理論上,電動機線圈的感抗正比于交流電的頻率,當變頻啟動的時候,如果施加于電動機的電壓還是380V,則電流仍然會比較大,所以推敲變頻啟動的時候,也伴隨著降低電壓的。

二、電壓驟降監測

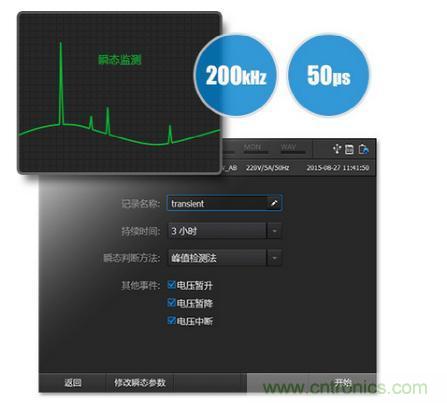

致遠電子E6500電能質量和能效分析儀采樣采用芯片,200kHz高速定頻采樣,可捕獲最短50μs波形瞬間脈沖,同時支持瞬態事件無損錄波功能,讓用戶發現難以察覺的電能質量驟變問題。
圖4

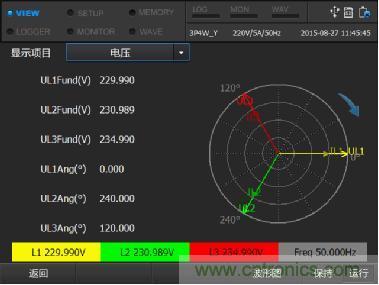

通過E6500可以觀測電機的不平衡,三相電由于各相負載不均衡,會產生三相不平衡的現象,不平衡功能頁面提供了對不平衡的各相參數的監測,監測參數有:不平衡度、序分量、電壓、電流值和相位角。

圖5

致遠電子E6500電能質量分析儀,支持50Hz/60Hz電網工頻系統測量,它可記錄分析現場的諧波、電壓、電流、頻率、波動、閃變、功率和三相不平衡等所有電能質量參數,具備高級電能質量測量功能,同時提供了專業的上位機分析軟件進行二次分析,為用戶提供最準確的電力故障診斷分析。
