在幾年前的諾基亞紐約發布會上，諾基亞向我們展示了回家以后隨手把手機放上充電墊邊充電邊聽音樂的場景。Lumia920 內置了無線充電接收器，不久后，在美國本土的香啡繽店面和倫敦希思羅機場都出現無線充電器可用。
　　
無線充電已從夢想步入現實，從概念變成了商品，這幾年在手機、電動汽車等領域引領著新風尚。無不證明著無線充電技術具有非常廣闊的市場前景。下文介紹的就是一個微距離無線充電器的電路方案，此方案為可行性探索實驗。
　　
電路方案及原理
　　
將直流電轉換成高頻交流電，然后通過沒有任何有有線連接的原、副線圈之間的互感耦合實現電能的無線饋送?；痉桨溉鐖D所示。

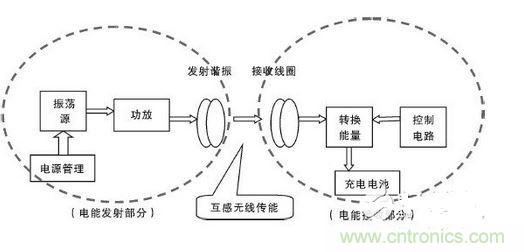

無線電能傳輸方案示意圖
　　

本無線充電器由電能發送電路和電能接收與充電控制電路兩部分構成。
　　
電能發送部分
　　
如圖，無線電能發送單元的供電電源有兩種：220V交流和24V直流（如汽車電源），由繼電器J選擇。按照交流優先的原則，圖中繼電器J的常閉觸點與直流（電池BT1）連接。正常情況下S3處于接通狀態。

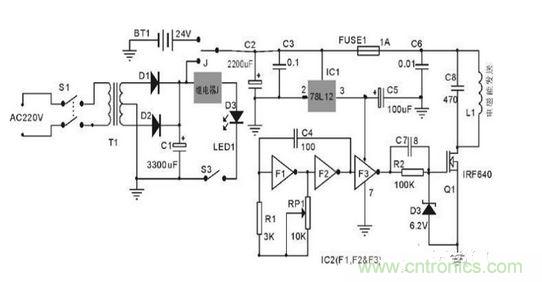

無線電能發送單元電路圖

　　
當有交流供電時，整流濾波后的約26V直流使繼電器J吸合，發送電路單元便工作于交流供電方式，此時直流電源BT1與電能發送電路斷開，同時LED1（綠色）發光顯示這一狀態。
　　
經繼電器J選擇的+24V直流電主要為發射線圈L1供電，此外，經IC1（78L12）降壓后為集成電路IC2供電，為保證J的動作不影響發送電路的穩定工作，電容C3的容量不得小于 2200uF。
　　
電能的無線傳送實際上是通過發射線圈L1和接收線圈L2的互感作用實現的，這里L(fēng)1與L2構成一個無磁芯的變壓器的原、副線圈。為保證足夠的功率和盡可能高的效率，應選擇較高的調制頻率，同時要考慮到器件的高頻特性，經實驗選擇1.6MHz較為合適。
　　
IC1為CMOS六非門CD4069，這里只用了三個非門，由F1，F(xiàn)2構成方波振蕩器，產生約1.6MHz的方波，經F3緩沖并整形，得到幅度約11V的方波來激勵VMOS功放管IRF640.足以使其工作在開關狀態（丁類），以保證盡可能高的轉換效率。為保證它與L1C8回路的諧振頻率一致?？蓪4定為100pF，R1待調。為此將R1暫定為3K，并串入可調電阻 RP1。在諧振狀態，盡管激勵是方波，但L1中的電壓是同頻正弦波。
　　
由此可見，這一部分實際上是個變頻器，它將50Hz的正弦轉變成1.6MHz的正弦。
　　
電能接收與充電控制部分
　　
正常情況下，接收線圈L2與發射線圈L1相距不過幾cm，且接近同軸，此時可獲得較高的傳輸效率。電能接收與充電控制電路單元的原理如圖2-3所示。
　　
L2感應得到的1.6MHz的正弦電壓有效值約有16V（空載）。經橋式整流（由4只1N4148高頻開關二極管構成）和C5濾波，得到約 20V的直流。作為充電控制部分的唯一電源。
　　
由R4，RP2和TL431構成精密參考電壓4.15V（鋰離子電池的充電終止電壓）經R12接到運放IC的同相輸入端3。當IC2的反相輸入端2低于 4.15V時（充電過程中），IC3輸出的高電位一方面使Q4飽和從而在LED2兩端得到約2V的穩定電壓（LED的正向?qū)ň哂蟹€(wěn)壓特性），Q5與 R6、R7便據此構成恒流電路I0=2-0.7R6+R7。另一方面R5使Q3截止，LED3不亮。

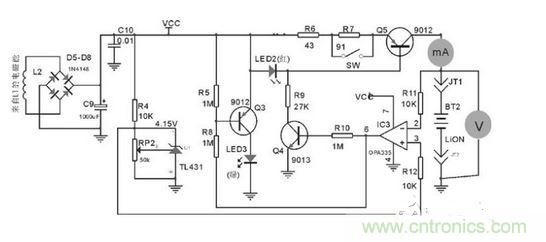

無線電能接收器電路圖

　　
當電池充滿（略大于4.15V）時，IC3的反相輸入端2略高于4.15V。運放便輸出低電位，此時Q4截止，恒流管Q5因完全得不到偏流而截止，因而停止充電。同時運放輸出的低電位經R8使Q3導通，點亮LED3作為充滿狀態指示。
　　
兩種充電模式由R6、R7決定。這個非序列值可以在E24序列電阻的標稱值為918的電阻中找到，就用918的也行。
　　
編者結語
　　
作為可行性探索實驗的樣機，本設計僅針對100mAh左右的小容量鋰離子電池和鋰聚合物電池，適用于MP3、MP4和藍牙耳機等袖珍式數碼產品。將它推廣到大容量電池，并不存在原則性的障礙。當然，從實驗室的樣機到市場中的產品，可能還有比較漫長和艱難的工作，如電磁輻射的泄漏問題，成本控制與產品工藝，以及市場切入與消費啟動等。
