圖文詳解電機星形接法和三角形接法的不同
發布時間:2017-09-14 責任編輯:susan
【導讀】電機的星形接法和三角形接法有何不同?來看看圖文詳解。三相電源是由頻率相同、振幅相等而相位依次相差120°的三個正弦電源以一定方式連接向外供電的系統。

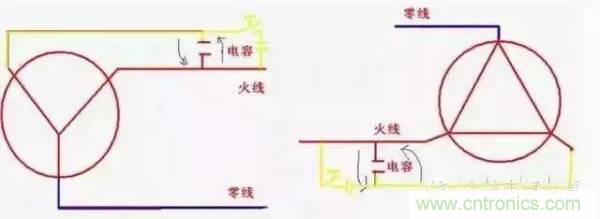

一、三角形接法與星形接法
把三相電源三個繞組的末端、X、Y、Z連接在一起,成為一公共點O,從始端A、B、C引出三條端線,這種接法稱為“星形接法”又稱“Y形接法”。
三相電源是由頻率相同、振幅相等而相位依次相差120°的三個正弦電源以一定方式連接向外供電的系統。
三相電源的聯接方式有Y形和△形兩種。
星形接法和三角形接法都是指電機本身的繞組接法,星形接法指將電機繞組三相末端接在一起,三相首端為電源端;三角形接法指將三相繞組首尾互相連接,三個端點為電源端;無論那種接法,都必須要有三相相位互差120度的三相正弦交流電源供電,不可用220V的代替的。
因?yàn)槿嘟涣麟姷娜嗷鹁€( A、B、C)雖對以電壓都為220V,但它們之間的相位互差120度,三相之間的電壓互差380V,用三個同相位的火線是不能代替的。
二、三相電的星形接法
對稱三相四線Y-Y系統是常見常用的系統,有三條火線、一條中線。星形接法的三相電,線電壓是相電壓的根號3倍,而線電流等于相電流。當三相負載平衡時,即使連接中性線,其上也沒有電流流過。三相負載不平衡時,應當連接中性線,否則各相負載將分壓不等。
星形接法主要應用在高壓大型或中型容量的電動機中,定子繞組只引出三根線。對于星形接法,各相負載平衡,則任何時刻流經三相的電流矢量和等于零。

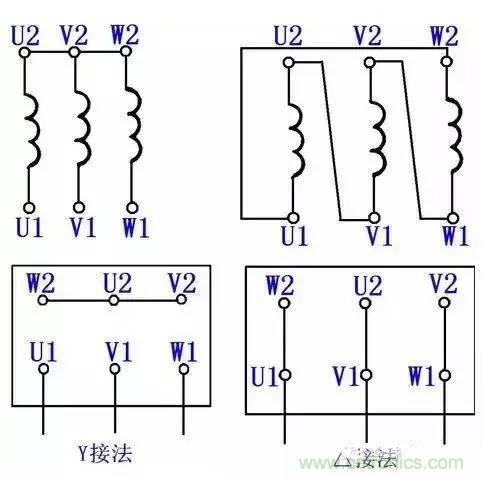

三、電機兩種接線方法圖
從上圖可以看出,上下樁依次聯結是三角形,上面三根樁接一起是星形,如電機無接結盒
第一相繞組頭尾標上1.4
第二相繞組頭尾標上2.5
第三相繞組頭尾標上3.6
星形接法:456接一起,123接電源
三角形接法:1聯結6,2聯結4,3聯接5,成為電機的三根出線
四、說明
(1)電機三角形接法時因?yàn)闆](méi)有中性點,具體方法是電機的三相繞組的頭與尾分別連接,這時只有一種電壓等級,線電壓等于相電壓,線電流等于相電流的約1.73倍
(2)電機星形接法時因?yàn)橛兄行渣c(diǎn)(電機一般都是三相對稱負載所以一般不引出中性線),具體方法是電機的三相繞組的三條尾連接在一起,三條頭接電源,這時有兩種電壓等級,即線電壓和相電壓,且線電壓等于相電壓的約1.73倍,線電流等于相電流。
(3)需要注意的是本來星形接法的電機不能接成三角形,(如果接成三角形,這時相電壓升高到約1.73倍,長時間運行必然燒毀電機)。
(4)同樣本來三角形接法的電機不能接成星形,(如果接成星形,這時相電壓降低到約1.73倍,達不到正常功率,如果帶額定負載,那么這時屬于過載狀態,時間一長也必然燒毀電機)。
( 5)在我國一般3-4KW(千瓦)以下較小電機都規定接成星形,以上較大電機都規定接成三角形。
( 6)為什么較大功率電機都接成三角形,好處是輕載啟動時,為了方便降壓?jiǎn)?dòng)(啟動時接成星形,運行時換接成三角形,電機啟動時間極短接成星形沒關系,好處是啟動電流可以降低到1/3等。
星型接法相電流等于線電流,線電壓是相電壓的根號3倍, 三角形連接,線電壓等于相電壓,線電流是相電流的根號3倍,對于三相對稱負載接成某種連接。
五、兩種接法的對比
(1)三角形接法:有助于提高電機功率,缺點,啟動電流大,繞組承受電壓(380V)大。增大了絕緣等級。
(2)星型接法:有助于降低繞組承受電壓(220V),降低絕緣等級。降低了啟動電流。缺點,電機功率減小。 所以,小功率電機4KW以下的大部分采用行星接法。大于4KW的采用三角形接法。
三角形接法的電機在輕載啟動時采用Y-△啟動,以降低啟動電流!輕載是條件,因?yàn)閅接法轉矩會變小,降低啟動電流是目的,利用Y接法降低了啟動電流!三角接法功率大,啟動電流也大,星接法功率小,啟動電流也小。
