小小的貼片電阻可以讓你的電路無緣無故失效

發布時間:2017-10-24 責任編輯:lina

【導讀】也許你曾經試過,產品在客戶使用一段時間后,電路卻無緣無故失效,電路有可能看起來完好無損,也可能燒毀了一大片。在你絞盡腦汁都找不到問題的時候,不妨先將目光放到那些小小的貼片電阻上面。


1.1 兩個關鍵參數和降額曲線

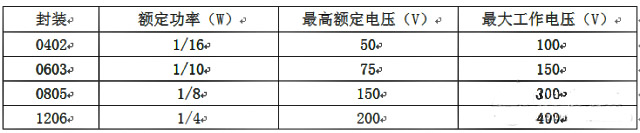

       先來看看某廠家四種常用封裝電阻的參數表。其中表中有兩個值:額定工作電壓和最大工作電壓?!?



       額定工作電壓是與功率掛鉤的,計算公式是:

       而最大工作電壓是在額定功率下,該電阻可以承受的最大電壓。但是要注意!看下面這個圖??梢钥闯鲱~定功率是在最高環境溫度70度的條件下標注的(不同廠家,系列可能有微小區別,在設計之初和問題查找的時候應該核實清楚。)

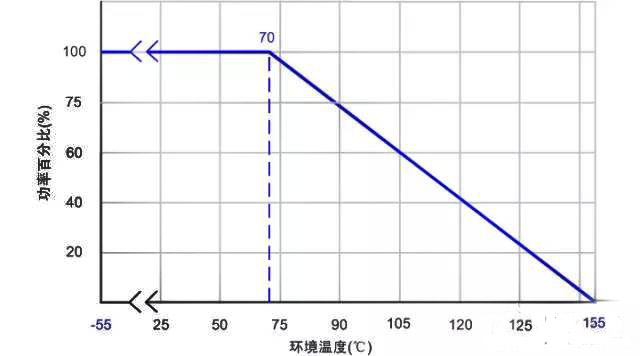

圖1. 電阻溫度降額曲線

電阻在過功率的情況下,一般會出現兩種情況:1、瞬時過功率,電阻外觀基本沒有變化,但是電阻已經開路。2、長時間過功率:電阻溫度極高,其阻值發生變化,如果在惡劣的條件下,就會燒毀開路。


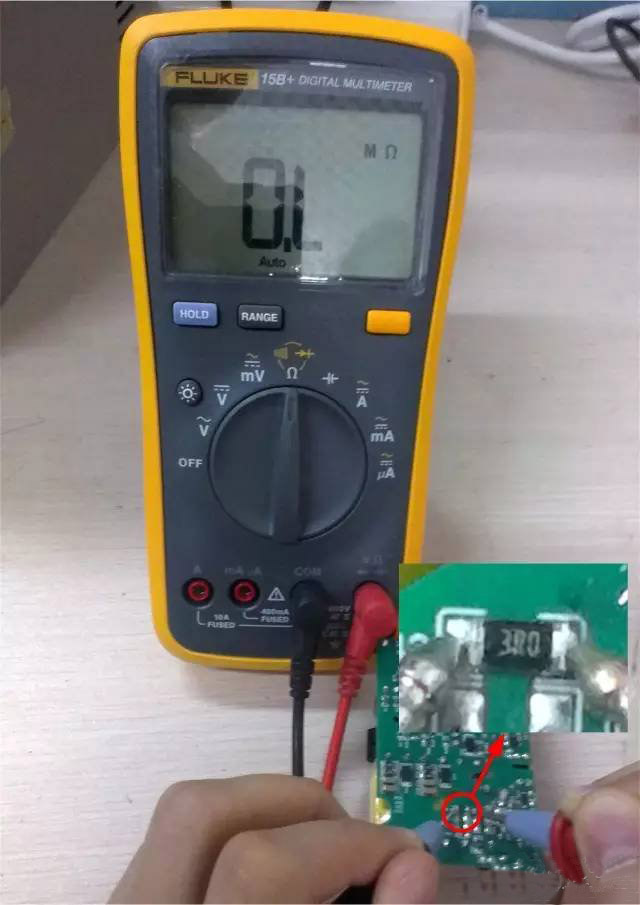

圖2. 瞬間過功率損壞,外觀基本沒變化,其實已經開路

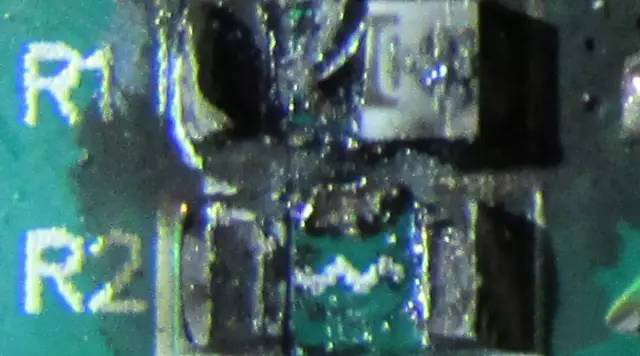

圖3. 長時間過功率,電阻高溫直接碳化燒毀





PCB板布板也有講究

       貼片電阻的另外一種常見的損壞是機械損傷后呈開路狀態,后續導致電路異常(器件外觀有可能正常)。下面是幾個小建議:1、如果是手折板的話(極少使用,無法機器分析,毛刺大),貼片電阻長度方向平行于PCB板邊,零件受的應力小;如果是V-CUT的話,貼片器件長度方向垂直于PCB邊,零件破裂可能性較小。2、元件如果與連接處垂直,到連接處的距離建議要4mm,若平行,距離建議要1.5mm.3、在成本允許的情況下,適當加厚PCB板厚度,特別是面積比較大的板子。(下面是兩個簡單的示意圖,實際情況請實際分。)

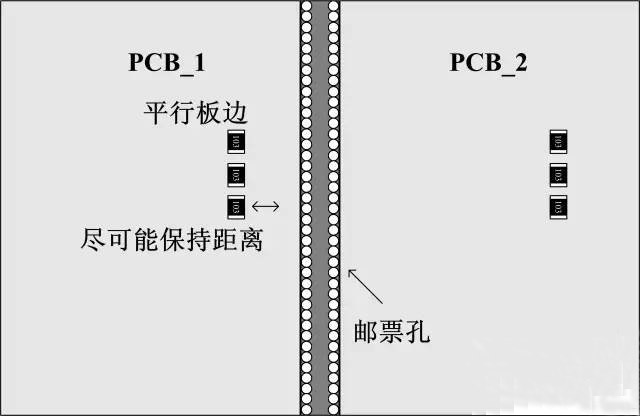

  圖4. 手折板簡單示意圖


圖5. V-CUT板簡單示意圖

1.2 合理減少種類

下圖是兩顆電極氧化了的貼片電阻(電極表面有點黑),別看它們現在好好的,一旦電路進入了惡劣的工作狀態(高溫高濕),電阻就會因?yàn)樘摵付闺娐饭ぷ髟诓豢深A(yù)測的狀態,繼而損壞。

 圖6. 氧化的電阻

       除了要保證采購的電阻在保質期內和倉庫提供合適的保存環境(具體參照實際產品手冊)之外,我們工程師作為使用者,也盡可能減少使用特殊阻值的電阻,以減少這種風險。



       盡管貼片電阻以性能穩定著稱,但是如果我們能在每次使用之初,都不厭其煩的回憶一些細節,就可以盡可能減少概率事故的發生,大大提高產品穩定性。
