【導讀】近年來，USB PD充電技術的發展對便攜式PC設備產生了巨大的影響，蘋果、小米、華為、聯想等廠商已經推出了多款支持USB PD充電的筆記本電腦。近日，國內PC巨頭聯想Lenovo又推出了一款USB PD充電器，輸出功率45W。下面給大家分享這款充電器的拆解。
蘋果、小米、華為、聯想等廠商已經推出了多款支持USB PD充電的筆記本電腦。近日，聯想Lenovo又推出了一款USB PD充電器，輸出功率45W。
近年來，USB PD充電技術的發展對便攜式PC設備產生了巨大的影響，蘋果、小米、華為、聯想等廠商已經推出了多款支持USB PD充電的筆記本電腦。近日，國內PC巨頭聯想Lenovo又推出了一款USB PD充電器，輸出功率45W。下面由小編給大家分享這款充電器的拆解。

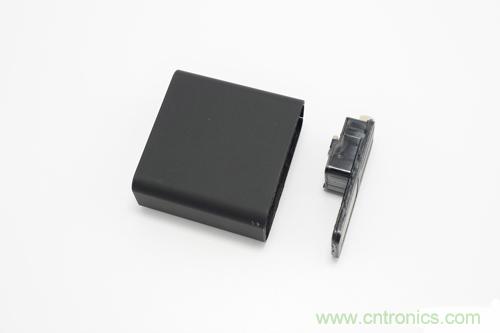

拆解由AC插頭面入手，撬開封蓋。
PCB通過外殼內部?jī)傻阑圻M(jìn)行定位固定。

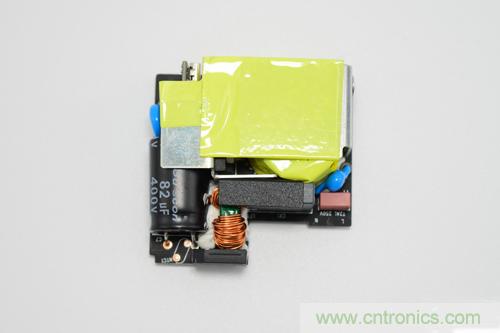

元件面頂視圖一覽，可見兩片貼有黃色絕緣膠帶的散熱片，整個PCB呈“L”形，缺口處用于放置AC折疊插頭組件。

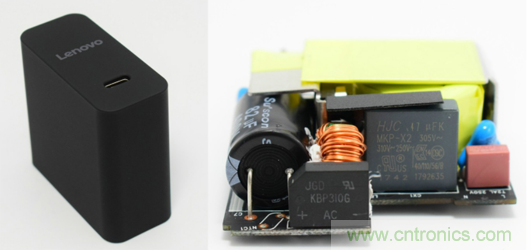

AC輸入端保護及EMI電路包括保險、X電容、共模電感。

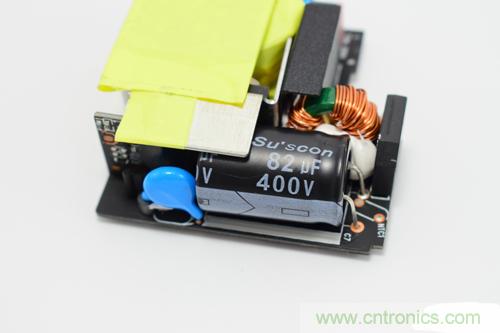

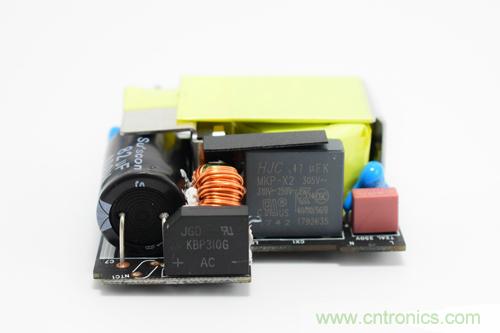

全橋整流后的一次側濾波電源為一枚82μF/400V 電容，來自SUSCON（臺灣冠坤）。從此角度看，屬于保護電路的NTC空缺未安裝。

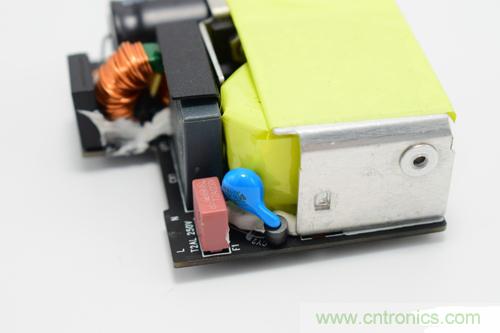

保險旁是藍色的Y電容，腳上套有磁環。

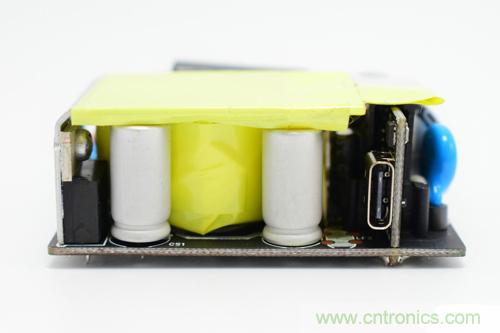

二次側低壓輸出濾波為兩枚固態電容，Type-C輸出母座安裝在一塊獨立PCB小板上。

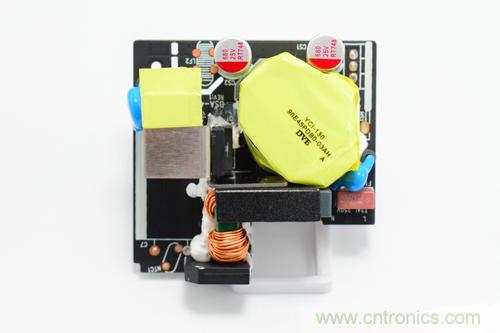

拆除散熱片后，開關變壓器有DVE（帝聞）Logo，兩枚固態濾波電容規格為680μF/25V。

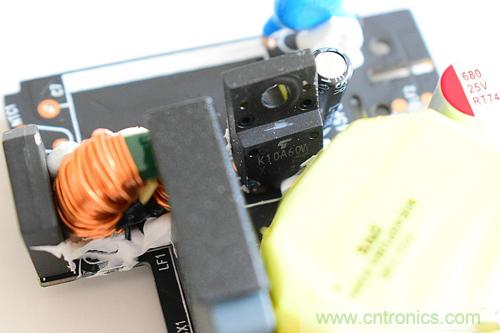

一次側開關管為 TK10A60W，N-MOSFET，來自東芝。

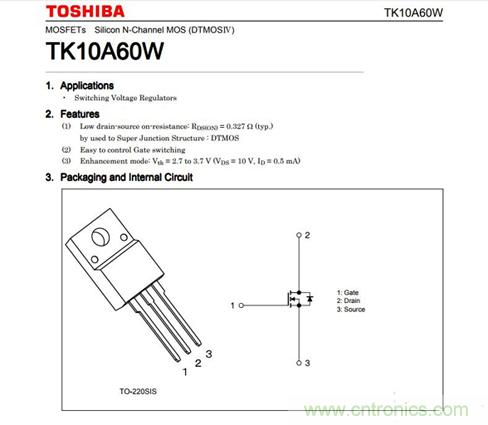

TOSHIBA東芝TK10A60W 簡略規格書。

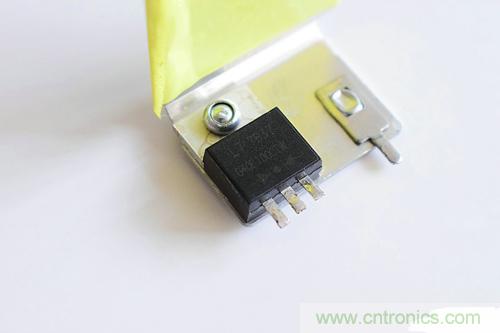

另一片散熱片上的共陰肖特基對管，標記比較淺和模糊，印字為 LT 7B37 G40H100CTW。這枚肖特基對管用于二次側DC整流，該電源并沒有采用目前已經廣泛使用的SR方案。

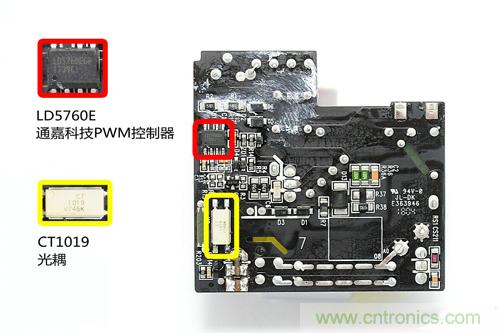

由于沒有使用SR技術，PCB背面元器件較少，主要是位于左上的 LD5760E，來自通嘉科技的PWM控制器，與前述的東芝TK10A60W組成一次側電路。左下方的白色器件為CT1019光耦，用于電壓反饋。

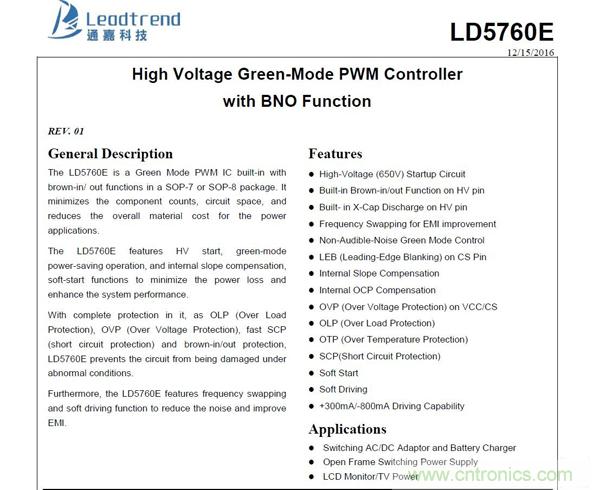

通嘉科技LD5760E主要特性。
Type-C輸出為獨立的一塊PCB小板，小板尾部有塑膠封套，用于絕緣和定位。

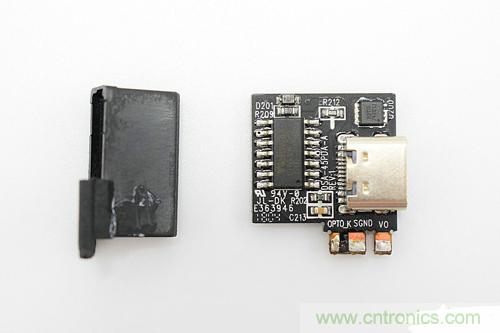

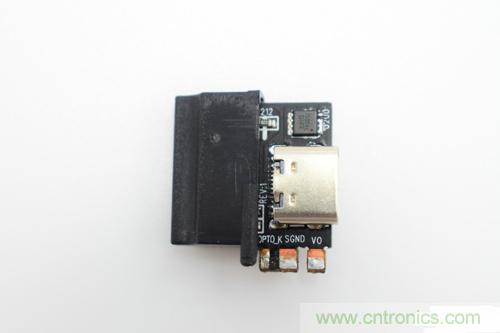

分離塑膠封套后，可見PCB小板上有IC和MOSFET各一。

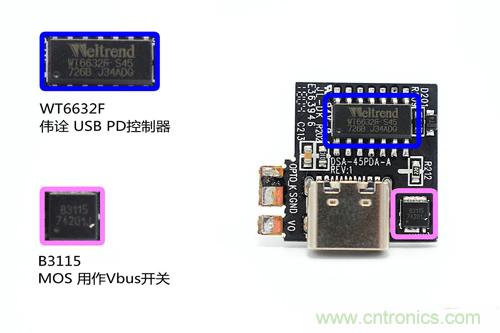

14腳IC為 Weltrend偉詮WT6632F ，來自偉詮的 USB PD控制器，同時支持QC2.0和QC3.0協議。粉色框內是絲印為 B3115 的貼片MOSFET，用于Vbus開關。

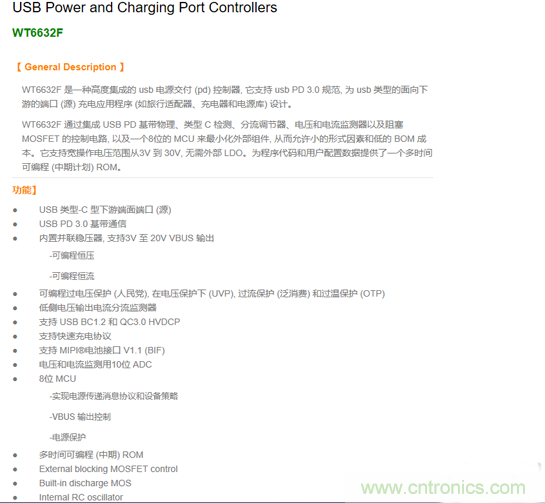

偉詮WT6632F 主要特性。

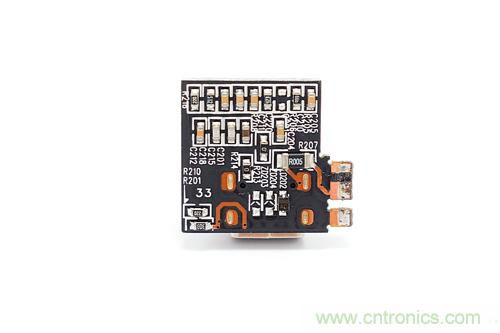

小板背面只有一些阻容等器件，拆解介紹到此結束。
充電頭網拆解總結
聯想 LS-45WTCPD USB-C充電器由帝聞企業股份有限公司代工，具備5V/3A、9V/3A、12V/3A、15V/3A、20V/2.25A 五組PD輸出模式，兼容QC2.0/3.0協議，輸出功率足，實測對各類USB PD設備兼容性佳。從拆解來看，充電器內部采用了Leadtrend通嘉科技的LD5760E初級PWM芯片，次級則使用Weltrend偉詮WT6632F作為USB PD控制器，用料十足，同時也保持了帝聞系列電源的一向優良做工，在目前為數不多的45W檔PD電源中，是一個不錯的選擇。
