【導讀】所謂差模信號就是兩個大小相等、方向相反的信號。圖所示是共模和差模電感器電路，這也是開關電源交流市電輸入回路中的EMI濾波器，電路中的L1、L2是差模電感器，L3和L4為共模電感器，C1為X電容，C2和C3為Y電容。該電路輸入220V交流市電，輸出電壓加到整流電路中。
所謂差模信號就是兩個大小相等、方向相反的信號。

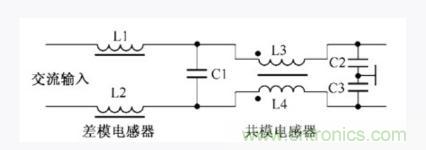

圖所示是共模和差模電感器電路，這也是開關電源交流市電輸入回路中的EMI濾波器，電路中的L1、L2是差模電感器，L3和L4為共模電感器，C1為X電容，C2和C3為Y電容。該電路輸入220V交流市電，輸出電壓加到整流電路中。
1．共模電感器
開關電源產生的共模噪聲頻率范圍從 10kHz～50MHz 甚至更高，為了有效衰減這些噪聲，要求在這個頻率范圍內共模電感器能夠提供足夠高的感抗。
講解共模電感器工作原理前應該了解共模電感器結構，這有助于理解共模電感器抑制共模高頻噪聲。圖所示是共模電感器實物圖和結構示意圖。
共模電感器的兩組線圈繞在磁環(huán)上，繞相同的匝數(shù)，同一個方向繞制，只是一組線圈繞在左側，另一組線圈繞在右側。共模線圈采用高磁導率的錳鋅鐵氧體或非晶材料，以提高共模線圈性能。

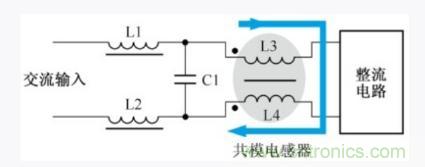

（A） 正常的交流電流流過共模電感器分析。如圖所示，220V交流電是差模電流，它流過共模線圈L3和L4的方向如圖中所示，兩線圈中電流產生的磁場方向相反而抵消。這時正常信號電流主要受線圈電阻的影響（這一影響很?。?，以及少量因漏感造成的阻尼（電感），加上220V交流電的頻率只有50Hz，共模電感器電感量不大，所以共模電感器對于正常的220V交流電感抗很小，不影響220V交流電對整機的供電。

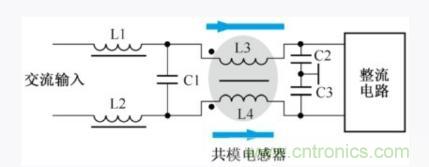

（B） 共模電流流過共模電感器分析。當共模電流流過共模電感器時，電流方向如圖所示。由于共模電流在共模電感器中為同方向，線圈L3和L4內產生同方向的磁場，這時增大了線圈L3、L4的電感量，也就是增大了L3、L4對共模電流的感抗，使共模電流受到了更大的抑制，達到衰減共模電流的目的，起到了抑制共模干擾噪聲的作用。
加上兩只Y電容C2和C3對共模干擾噪聲的濾波作用，共模干擾得到了明顯的抑制。
2．差模電感器

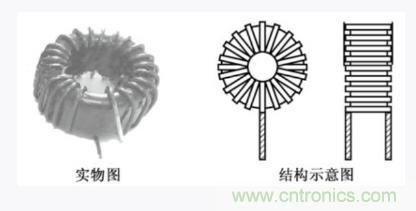

圖所示是差模電感器實物圖和結構示意圖，顯然它與共模電感器不同。
差模電感器磁芯材料有三種。鐵硅鋁磁粉芯的單位體積成本最低，因此最適合制作民用差模電感器。鐵鎳50和鐵鎳鉬磁粉芯的價格遠遠高于鐵硅鋁磁粉芯，更適合軍用和一些對體積和性能要求高的場合。

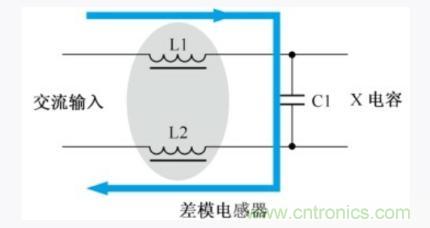

圖所示是差模電感器電路，差模電感器L1、L2與X電容串聯(lián)構成回路，因為L1、L2對差模高頻干擾的感抗大，而X電容C1對高頻干擾的容抗小，這樣將差模干擾噪聲濾除，而不能加到后面的電路中，達到抑制差模高頻干擾噪聲的目的。
