盡管現在很多燈都配備了遙控器，可能是習慣的原因，在裝修房子時，很多人還是會想安裝異地雙控或者異地多控的開關，這樣可以很方便的控制照明，也能真正實現對照明電源的控制，帶遙控器的開關，雖然關掉了燈，其實它的遙控接受模塊還是需要供電的，就像電視、空調等的遙控器，很多情況我們都是用遙控器關掉它們，但電源不關，當然遙控器接收器耗電量是很少的。



1.先了解幾個概念。



單聯（單開）、雙聯（雙開）：?jiǎn)温?lián)是一個開關在一個控制面板上，就是上面一個按鍵；雙聯就是兩個開關在一個控制面板上的。聯和開兩個詞可以理解為一樣，如三開開關，也可以說為三聯開關。





雙聯開關（雙開開關）



單控、雙控：?jiǎn)慰鼐褪侵挥谐ｉ_(kāi)點，控制一路，簡單說來就是，開關按下即接通該路，再按一下就斷開該路；如圖所示的三開單控，雖然控制三個燈，但是它是三個開關裝在一個面板上的，每一個開關只有一個常開點，控制）。





四開單控



雙控就是一個開關既有常開點又有常閉點，控制兩路，簡單說來就是按下開關，接通了一路，同時斷開了另一路，再按一下，剛才斷開的一路被接通了，剛才被接通的斷開了。樓梯燈的開關就是雙控開關。





不同開關示意圖



相信，了解了以上的內容，在你買開關時，應該不至于買錯，或者不至于看到這些開關，感覺混亂了。



2.單聯雙控線路



單聯雙控（異地雙控）是我們臥室一般改的比較多的地方，一般在臥室門口處設置一個開關，床頭處設置一個開關，很方便關燈，這也是很多朋友比較想了解的。

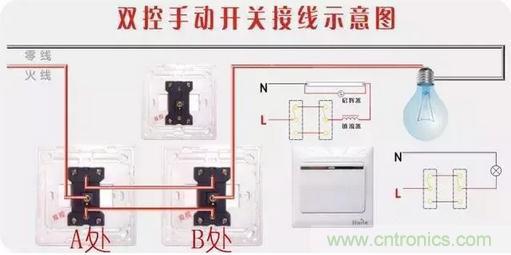

雙控開關示接線意圖



我們就以臥室改造為例：要布設雙控線路，我們首先要從原來的門口開關處（假設圖中A處）甩三根線到B處，接線很簡單，記住“對應接對應，火線進，火線出”，即L1到L1，L2到L2，如下圖

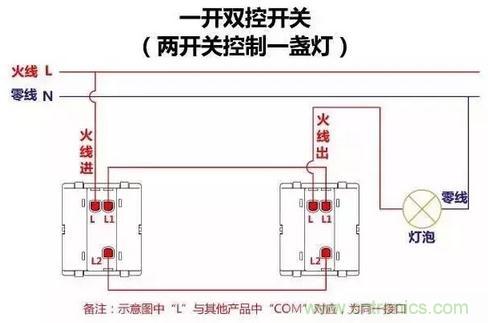

一開雙控（單聯雙控）接線圖



上面為什么是三根線？因?yàn)槲覀冊瓉?lái)的下線盒內就兩根線，一根來的火線（帶電的線，不受燈開關控制），經過開關之后，又一根到燈的線（接通后就是火線），在做雙控時，我們從圖中就可以看出，直接來的火線和到燈的線是不在一個下線盒內的，需要增加一根線，將其中一者從這給下線盒接到另一個下線盒。記住一句話，原來的兩根線必須給它分開。這一點，一些新手有時會繞進去，或者接線的時候容易搞亂，看明白了這里說的，就會感覺很簡單了。



3.單聯三控（一開三控、單開三控）



這樣的線路在電梯中常用，當然有時臥室改的細致一點，床左右都加上開關，門口再一個，也是單聯三控線路了。



這里要新介紹一個開關，叫做三控開關。開關布置的順序是，單開雙控→三控開關→單開雙控。先看個三控開關的圖，能更好理解，如下：

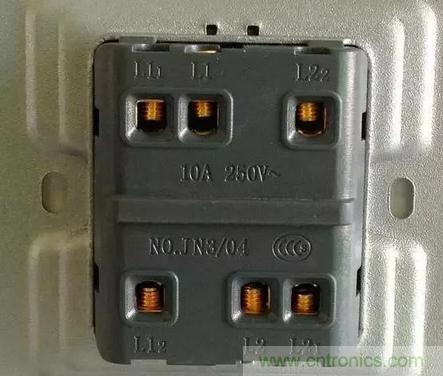

三控開關實物圖



圖中L1、L11、L12是一組單開雙控開關，L2、L21、L22是另一組單開雙控開關，可知，三控開關其實是兩組單開雙控開關組合在一起的，如果我們?cè)谫?gòu)買不到三控開關的情況下，我們可以購買雙開雙控（雙聯雙控）開關，然后用膠水（這個就很多了）把開關中間的縫隙粘起來，這樣就做成了單開三控開關了。下面是接線示意圖：

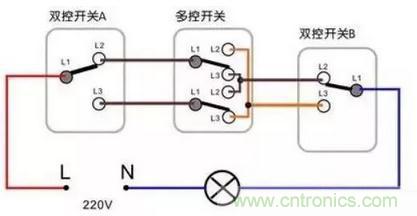

三控開關接線示意圖



三控開關接線的關鍵在于交叉接線，即三控開關兩組單聯雙控開關不同序號觸點間的交叉連接，做好了這個工作，其余的接線就很簡單了，也很好記住。

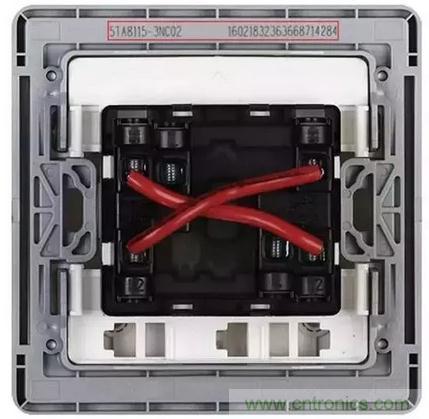

三控開關交叉接線實物圖

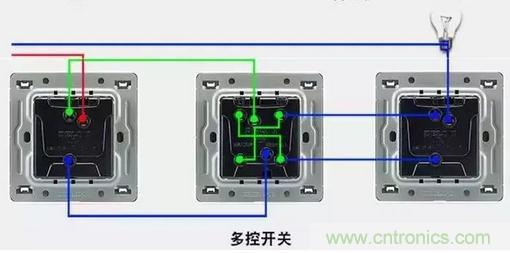

三控開關實物接線圖

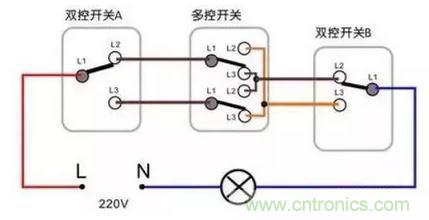

三控開關原理接線示意圖



看完上面三張圖后，可以簡單記住這樣一個按順序接的口訣：“火線接L點，出點接入點，交叉接好后，只要不是同根交叉線的兩端隨便接，零線接入L點”，所謂交叉就是在三控開關上這一組的L1接另一組的L2，或者L11接L22，L12接L21，只是標注的問題。



4.多控開關



這里延伸的還有一開四控……以及更多，只給大家?guī)讉€(gè)示意圖，其余跟三控的類似，這樣的線路中，中間的開關都叫做中途開關。中途開關的使用個數，可以用你要實現控制的地點數目減去2，例如四控就需要兩個中途開關，五控需要三個，六控需要四個。

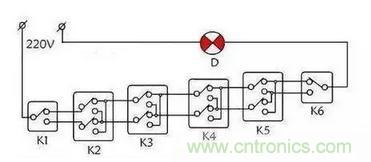

六地控一燈原理接線示意圖
