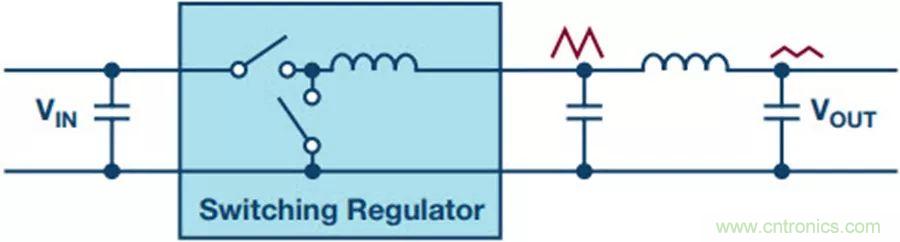

圖1. 開關穩壓器輸出端的無源濾波器



人們常常使用線性穩壓器代替無源LC濾波器來清理開關穩壓器產生的電壓。它們通常具有很高的電源電壓抑制比(PSRR)。這意味著，線性穩壓器的大部分輸入紋波會被阻擋，因此線性穩壓器的輸出紋波很少。此外，線性穩壓器的輸出電壓有自己的閉環回路，因此會進行較好的精確調節。



線性穩壓器的另外一個重要規格也與無源LC濾波器有所不同，即其本征的由其內部基準電壓及內部誤差放大器產生的噪聲。在要求低干擾（低噪聲）的應用中，線性穩壓器產生的本征干擾影響不容忽視。為此，可使用超低噪聲線性穩壓器。



使用線性穩壓器濾除開關穩壓器產生的電壓的概念如圖2所示。此方案不僅適用于正電源電壓，也適用于負電源電壓。例如，以下典型應用電路：必須能夠精確測量–5 V至+5 V之間的雙極性信號，并使用模數轉換器進行數字化處理。信號路徑的輸入級要求使用具有正負電源電壓的低噪聲雙極性電源。



對于正電源電壓，市面上有許多線性穩壓器都能提供高PSRR和低干擾性能。特別是對于非常關鍵的應用，ADI提供了許多解決方案。不過，對于負電源電壓，只有幾種線性穩壓器適合此類應用。例如，新型LT3094 可用于在極高的PSRR下濾除負電源電壓濾波，并具有極低的噪聲電平，這一點對于能夠敏銳響應電源干擾的應用十分重要。圖3顯示了LT3094在不同頻率下的 PSRR。對于開關頻率為1 MHz的開關穩壓器，LT3094線性穩壓器的PSRR約為75 dB。LT3094在10 Hz到100 kHz之間的噪聲電平只有0.8 μV rms。

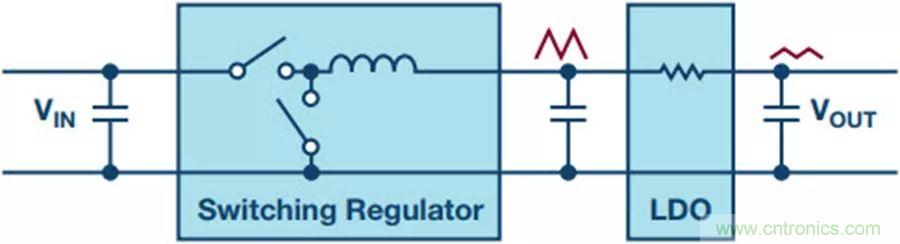

圖2. 在開關穩壓器輸出端用作有源濾波器的線性穩壓器

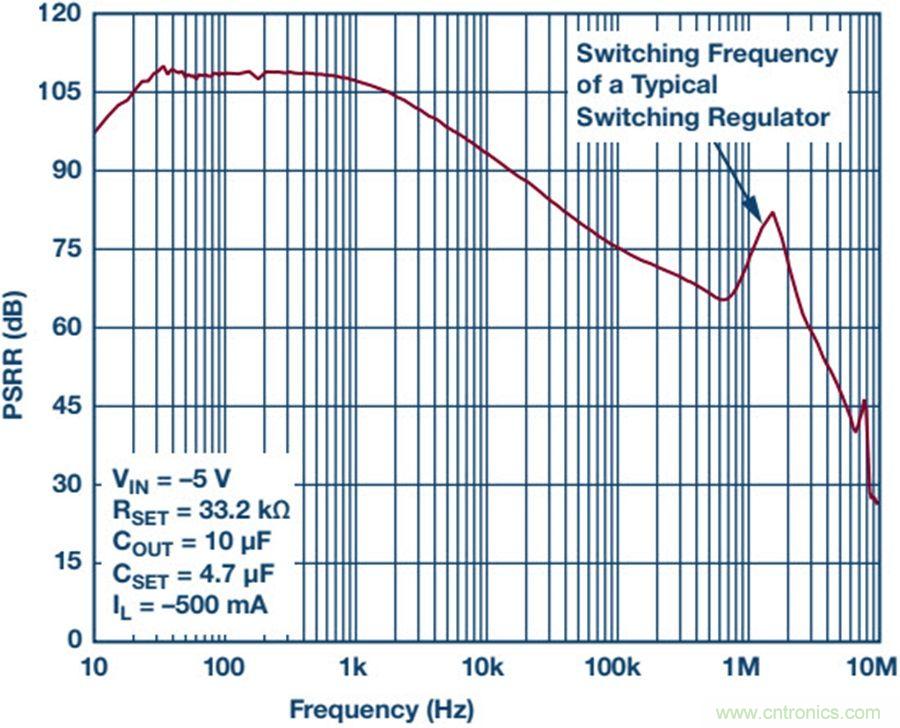

圖3. LT3094線性穩壓器針對負電源電壓的電源電壓抑制比



線性穩壓器可以濾除正負電源輸出電壓的電源紋波。這種濾除對于負電源電壓范圍也很有用。由于適用于負電源電壓的低噪聲類型產品有限，所以很難找到合適的部件。隨著ADI推出全新的 Power 產品 LT3094，現在客戶也擁有噪聲非常低而PSRR極高的產品選項。

LT3094產品詳情



● 超低 RMS 噪聲：0.8μVRMS (10Hz 至 100kHz)

● 超低點噪聲：在10kHz時，為2.2nV/√Hz

● 超高 PSRR:74dB (在 1MHz)

● 輸出電流：500mA

● 寬輸入電壓范圍：−1.8V 至 −20V

● 單電容器改善了噪聲和 PSRR 指標

● 100μA SET 引腳電流：±1% 初始準確度

● 由單個電阻器設置輸出電壓

● 可編程限流值

● 低壓差電壓：235mV

● 輸出電壓范圍：0V 至 −19.5V

● 可編程電源良好和快速啟動

● 雙極性精準使能 / UVLO 引腳

● VIOC引腳控制上游穩壓器以最大限度降低功耗并優化 PSRR

● 最小輸出電容：10μF (陶瓷)

● 12 引腳 MSOP 封裝和 3mm x 3mm DFN 封裝
