電池組的性能受電池組中容量最低的電池單元限制；一旦最弱的電池單元耗盡，整個電池組便完全耗盡。電池組中每個電池單元的健康狀況根據其充電狀態 (SoC) 測量結果 (即測量剩余電量與電池容量的比率) 來確定。SoC 利用電池測量 (如電壓、積分充電和放電電流、溫度等) 來確定電池中剩余的電量。精密單芯片和多芯片電池管理系統 (BMS) 將電池監控 (包括 SoC 測量)與被動或主動電池均衡相結合，以提高電池組性能。這些測量產生如下結果：



● 與單電芯容量獨立的健康的電池電量狀態

● 電池單元間的充電狀態不匹配程度最小化

● 電池單元老化影響最小化 (老化導致容量損失)



對電池組而言，被動和主動電芯均衡有不同的優勢，ADI 電池管理產品組合為這兩種方法均提供了解決方案。我們先來看看被動均衡。



被動均衡可讓所有電芯近乎具有相同容量



最初，電池組的電芯可能匹配得相當好。但隨著時間推移，電芯匹配度會因充電/放電循環、高溫和一般老化而降低。弱電芯的充放電速度將快于強 (或較高容量)電池單元，因此前者成為系統運行時間的限制因素。被動均衡會讓電池組每個電芯的容量看起來與最弱電芯相同。它在充電周期中使用相對較低的電流，從高 SoC 電池消耗少量能量，使得所有電池單元充電至其最大 SoC。這是通過與每個電芯并聯的開關和泄放電阻來實現的。

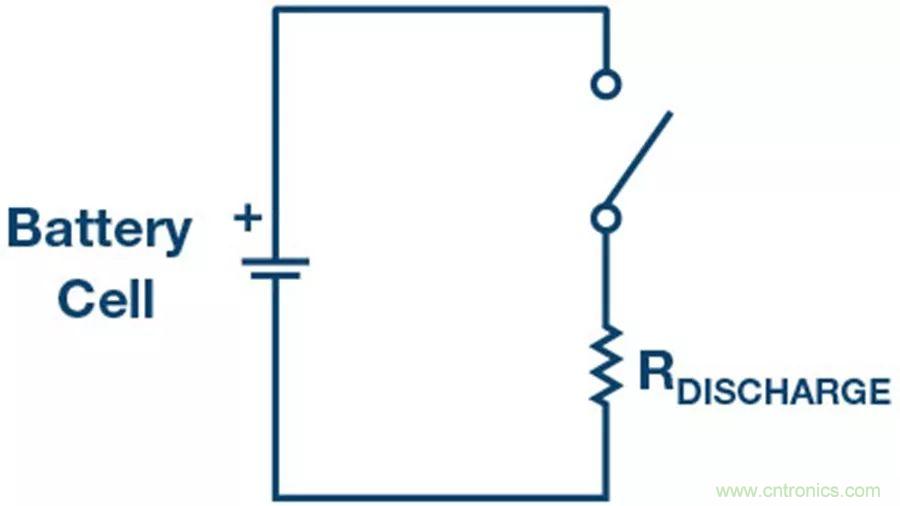

圖 1. 帶泄放電阻的被動電池均衡器



高 SoC 電池放電 (功率消耗在電阻中)，因此充電可以繼續，直至所有電芯都充滿電。



被動均衡使得所有電池具有相同的SoC，但它并未改善電池供電系統的運行時間。它提供了一種成本相當?shù)偷碾姵鼐夥椒ǎ捎诜烹婋娮璧拇嬖?，該過程中會浪費能量。被動均衡還能校正不同電池單元間的自放電電流的長期不匹配。



采用被動均衡的多節電池監控器



ADI 推出了一系列含有被動電池均衡能力的的多節電池監控器。這些器件采用可堆疊架構，可以監控?cái)?shù)百個電芯。每個器件可測量多達 12 個串聯連接的電芯，總測量誤差小于 1.2 mV。每電池單元 0 V 至 5 V 的測量范圍使其適用于大部分電池化學成分。LTC6804 如圖 2 所示。

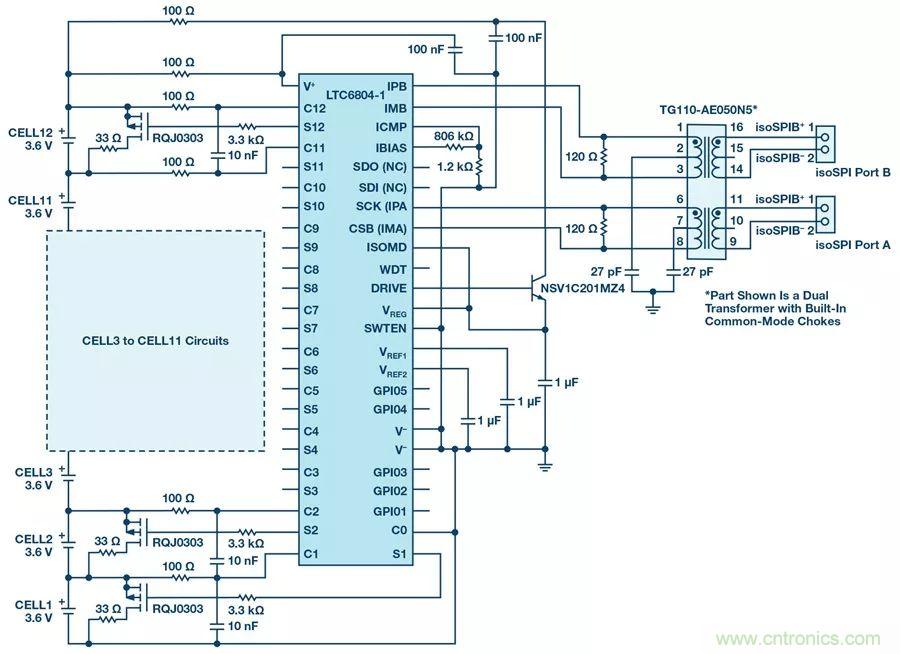

圖 2. 采用外部被動均衡的 LTC6804 應用電路



LTC6804 具有內部被動均衡功能 (圖3)。如果需要，它還可以配置外部 MOSFET(圖 4)。它還具有可選的可編程被動均衡放電計時器，可為用戶提供更多的系統配置靈活性。

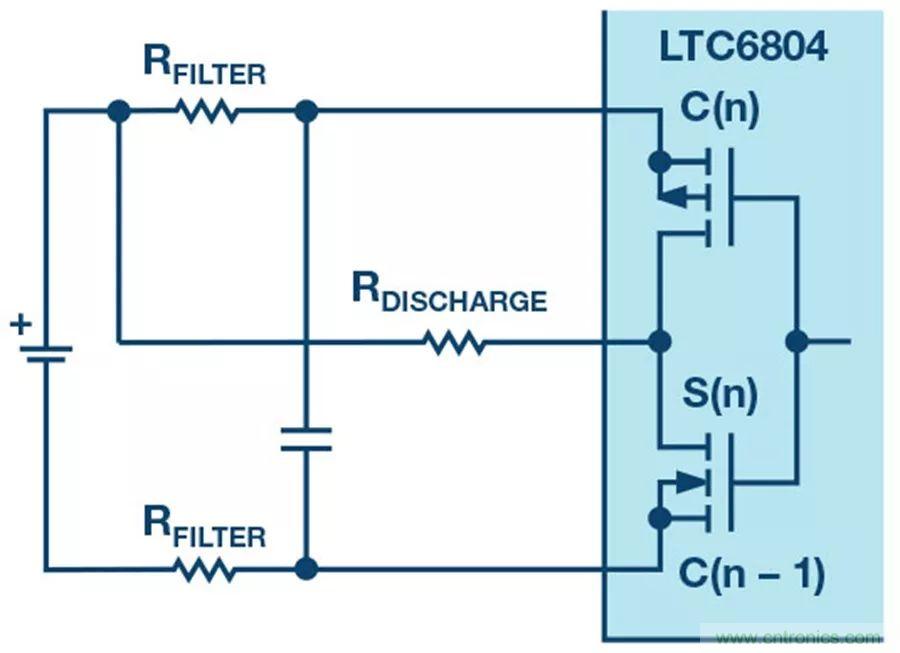

圖 3. 帶內部放電開關的被動均衡

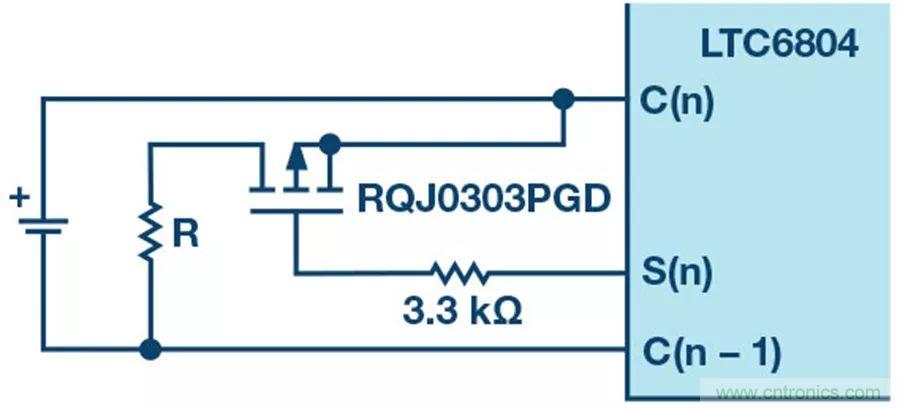

圖 4. 帶外部放電開關的被動均衡



對于希望系統運行時間最大化和充電效率更高的客戶，主動均衡是最佳選擇。在充電和放電期間，主動電池均衡不會浪費能量，而是將能量重新分配給電池組中的其他電池單元。放電時，較強的電池單元會給較弱的電池單元補充能量，從而延長電池單元達到其完全耗盡狀態的時間。



LTC6804-1



● 可測量多達 12 個串聯電池的電壓

● 可堆疊式架構能支持幾百個電池

● 內置 isoSPI™接口：

（1）1Mbps 隔離式串行通信

（2）采用單根雙絞線，長達 100 米

（3）低 EMI 敏感度和輻射

● 1.2mV 最大總測量誤差

● 可在 290μs 內完成系統中所有電池的測量

● 同步的電壓和電流測量

● 具頻率可編程三階噪聲濾波器的 16 位增量累加 (ΔΣ) 型 ADC

● 針對 ISO26262 標準的系統工程設計

● 具可編程定時器的被動電池電荷平衡

● 5 個通用的數字 I/O 或模擬輸入：

（1）溫度或其他傳感器輸入

（2）可配置為一個 I2C 或 SPI 主控器

● 4μA 睡眠模式電源電流

● 48 引腳 SSOP 封裝
