3.采用頻率控制，上下管的占空比都為50％；

4.減小次級同步整流MOSFET的電壓應力，可以采用更低的電壓MOSFET從而減少成本；

5.無需輸出電感，可以進一步降低系統成本；

6.采用更低電壓的同步整流MOSFET， 可以進一步提升效率。



三、LLC 電路的結構及原理

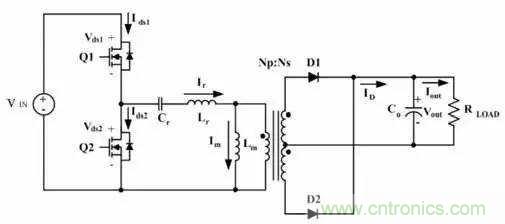

圖1和圖2分別給出了LLC諧振變換器的典型線路和工作波形。如圖1所示LLC轉換器包括兩個功率MOSFET（Q1和Q2），其占空比都為0.5；諧振電容Cr，副邊匝數相等的中心抽頭變壓器Tr，等效電感Lr，勵磁電感Lm，全波整流二極管D1和D2以及輸出電容Co。

而LLC有兩個諧振頻率，Cr， Lr 決定諧振頻率fr1； 而Lm， Lr， Cr決定諧振頻率fr2。



系統的負載變化時會造成系統工作頻率的變化，當負載增加時， MOSFET開關頻率減小， 當負載減小時，開關頻率增大。

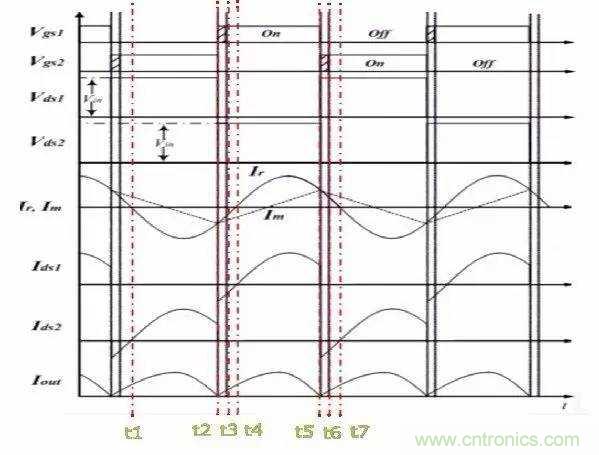

3.1 LLC諧振變換器的工作時序



LLC變換器的穩態工作原理如下：



1）〔t1，t2〕



Q1關斷，Q2開通，電感Lr和Cr進行諧振，次級D1關斷，D2開通，二極管D1約為兩倍輸出電壓，此時能量從Cr， Lr轉換至次級。直到Q2關斷。



2）〔t2，t3〕



Q1和Q2同時關斷，此時處于死區時間， 此時電感Lr， Lm電流給Q2的輸出電容充電，給Q1的輸出電容放電直到Q2輸出電容的電壓等于Vin．



次級D1和D2關斷 Vd1＝Vd2＝0， 當Q1開通時該相位結束。



3）〔t3，t4〕



Q1導通，Q2關斷。D1導通， D2關斷， 此時Vd2＝2Vout



Cr和Lr諧振在fr1， 此時Ls的電流通過Q1返回到Vin，直到Lr的電流為零次相位結束。



4）〔t4，t5〕



Q1導通， Q2關斷， D1導通， D2關斷，Vd2＝2Vout



Cr和Lr諧振在fr1， Lr的電流反向通過Q1流回功率地。 能量從輸入轉換到次級，直到Q1關斷該相位結束



5）〔t5，t6）



Q1，Q2同時關斷， D1，D2關斷， 原邊電流I（Lr＋Lm）給Q1的Coss充電， 給Coss2放電， 直到Q2的Coss電壓為零。 此時Q2二極管開始導通。 Q2開通時相位結束。

6）〔t6，t7〕



Q1關斷，Q2導通，D1關斷， D2 開通，Cr和Ls諧振在頻率fr1， Lr 電流經Q2回到地。 當Lr電流為零時相位結束。



3.2 LLC諧振轉換器異常狀態分析



以上描述都是LLC工作在諧振模式， 接下來我們分析LLC轉換器在啟機， 短路， 動態負載下的工作情況。



3.2.1 啟機狀態分析

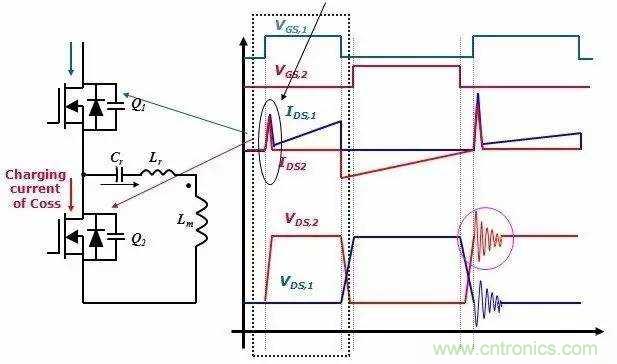

通過LLC 仿真我們得到如圖3所示的波形，在啟機  個開關周期，上下管會同時出現一個短暫的峰值電流Ids1 和Ids2． 由于MOSFET Q1開通時會給下管Q2的輸出電容Coss充電，當Vds為高電平時充電結束。而峰值電流Ids1和Ids2也正是由于Vin通過MOSFET Q1 給Q2 結電容Coss的充電而產生。



圖3 LLC 仿真波形



我們將焦點放在第二個開關周期時如圖4，我們發現此時也會出現跟  個開關周期類似的尖峰電流，而且峰值會更高，同時MOSFET Q2 Vds也出現一個很高的dv／dt峰值電壓。那么這個峰值電流的是否仍然是Coss引起的呢？ 我們來做進一步的研究。



圖4 第二個開關周期波形圖

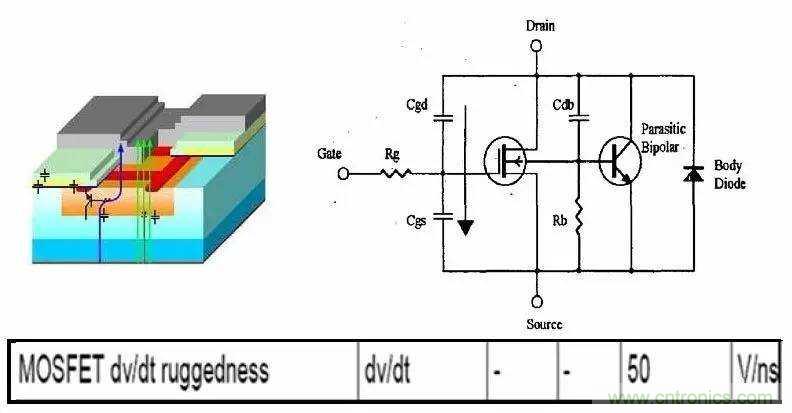

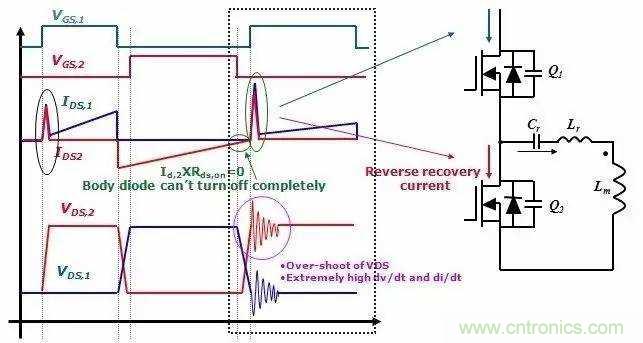

對MOSFET結構有一定了解的工程師都知道，MOSFET不同于IGBT，在MOSFET內部其實寄生有一個體二極管，跟普通二極管一樣在截止過程中都需要中和載流子才能反向恢復， 而只有二極管兩端加上反向電壓才能夠使這個反向恢復快速完成， 而反向恢復所需的能量跟二極管的電荷量Qrr相關， 而體二極管的反向恢復同樣需要在體二極管兩端加上一個反向電壓。在啟機時加在二極管兩端的電壓Vd＝Id2 x Ron。而Id2在啟機時幾乎為零，而二極管在Vd較低時需要很長的時間來進行反向恢復。如果死區時間設置不夠，如圖5所示高的dv／dt會直接觸發MOSFET內的BJT從而擊穿MOSFET。



圖5

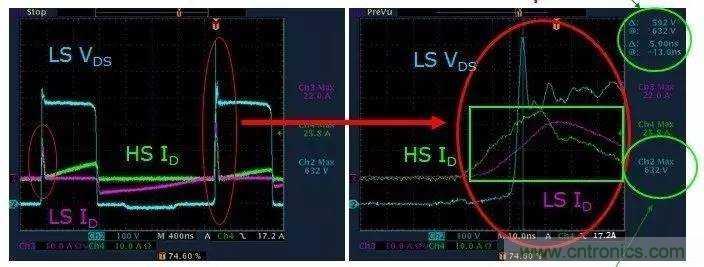

通過實際的測試，我們可以重復到類似的波形，第二個開關周期產生遠比  個開關周期高的峰值電流，同時當MOSFET在啟機的時dv／dt高118，4V／ns。而Vds電壓更是超出了600V的  大值。MOSFET在啟機時存在風險。



圖6



3.2.2 異常狀態分析



下面我們繼續分析在負載劇烈變化時，對LLC拓?fù)鋪?lái)說存在那些潛在的風險。



在負載劇烈變化時，如短路，動態負載等狀態時，LLC電路的關鍵器件MOSFET同樣也面臨著挑戰。

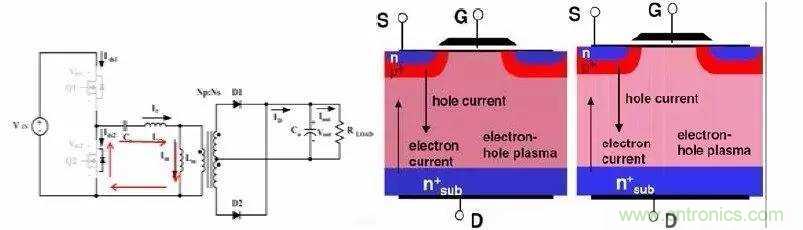

通常負載變化時LLC 都會經歷以下3個狀態。我們稱之為硬關斷，而右圖中我們可以比較在這3個時序當中，傳統MOSFET和CoolMOS內部載流子變化的不同， 以及對MOSFET帶來的風險。





時序1，Q2零電壓開通，反向電流經過MOSFET和體二極管，此時次級二極管D2開通，D1關段。



－傳統MOSFET此時電子電流經溝道區，從而減少空穴數量



－CoolMOS此時同傳統MOSFET一樣電子電流經溝道，穴減少，不同的是此時CoolMOS 的P井結構開始建立。







 時序2，Q1和Q2同時關斷，反向電流經過MOSFETQ2體二極管。



Q1和Q2關斷時對于傳統MOSFET和CoolMOS來說內部電子和空穴路徑和流向并沒有太大的區別。

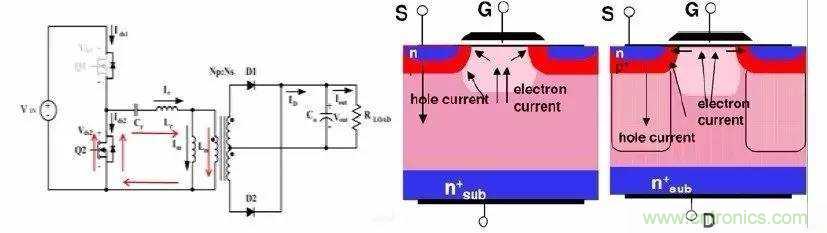

時序3，Q1此時開始導通，由于負載的變化，此時MOSFET Q2的體二極管需要很長的時間來反向



恢復。當二極管反向恢復沒有完成時MOSFET Q2出現硬關斷， 此時Q1開通，加在Q2體二極管上的電壓會在二極管形成一個大電流從而觸發MOSFET內部的BJT造成雪崩。



－傳統MOSFET此時載流子抽出，此時電子聚集在PN節周圍， 空穴電流擁堵在PN節邊緣。



－CoolMOS的電子電流和空穴電流各行其道， 此時空穴電流在已建立好的P井結構中流動，并無電子擁堵現象。



綜上， 當LLC電路出現過載，短路，動態負載等條件下， 一旦二極管在死區時間不能及時反向恢復， 產生的巨大的復合電流會觸發MOSFET內部的BJT使MOSFET失效。



有的 CoolMOS采用Super Juction結構， 這種結構在MOSFET硬關斷的狀態下， 載流子會沿垂直構建的P井中復合， 基本上沒有側向電流， 大大減少觸發BJT的機會。



四、如何更容易實現ZVS



通過以上的分析，可以看到增加MOSFET的死區時間，可以提供足夠的二極管反向恢復時間同時降低高dv/dt， di/dt 對LLC電路造成的風險。但是增加死區時間是  的選擇么？下面我們進一步分析如何夠降低風險提升系統效率。

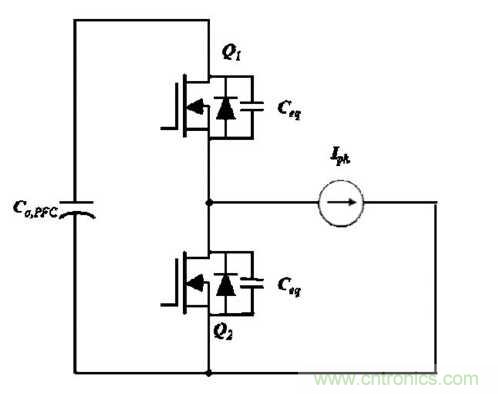

圖7



對于LLC 電路來說死區時間的初始電流為：





而LLC能夠?qū)崿F(xiàn)ZVS必須滿足：



而小勵磁電感為：





根據以上3個等式，我們可以通過以下三種方式讓LLC實現ZVS：



加Ipk；



第二， 增加死區時間；



第三， 減小等效電容Ceq即Coss。



從以上幾種狀況，我們不難分析出。增加Ipk會增加電感尺寸以及成本，增加死區時間會降低正常工作時的電壓，而  好的選擇無疑是減小Coss，因?yàn)闇p小無須對電路做任何調整，只需要換上一個Coss相對較小MOSFET即可。



五、結論



LLC 拓?fù)鋸V泛的應用于各種開關電源當中，而這種拓?fù)湓谔嵘实耐瑫r(shí)也對MOSFET提出了新的要求。不同于硬開關拓?fù)?，軟開關LLC諧振拓?fù)洌粌H僅對MOSFET的導通電阻（導通損耗），Qg（開關損耗）有要求，同時對于如何能夠有效的實現軟開關，如何降低失效率，提升系統可靠性，降低系統的成本有更高的要求。CoolMOS，具有快速的體二極管，低Coss，有的可高達650V的擊穿電壓，使LLC拓?fù)溟_(kāi)關電源具有更高的效率和可靠性。
