解析儲能系統輸出平穩與可靠的的神秘DC/DC模塊

發布時間:2023-11-30 責任編輯:lina

【導讀】儲能系統是電力系統中的關鍵一環,為了保證系統穩定運行,通過儲能系統的能量管理系統,保障在負荷迅速波動的情況下仍然能夠運行在一個穩定的輸出水平,同時也能避免太陽能、風能轉化為電能過程時的不穩定性波動給電網或者用戶造成沖擊。


儲能系統是電力系統中的關鍵一環,為了保證系統穩定運行,通過儲能系統的能量管理系統,保障在負荷迅速波動的情況下仍然能夠運行在一個穩定的輸出水平,同時也能避免太陽能、風能轉化為電能過程時的不穩定性波動給電網或者用戶造成沖擊。


如何確保電網在負荷快速波動的情況下仍然能夠運行在一個穩定的輸出水平,避免給用戶造成沖擊,通過高隔離DC/DC模塊確保系統供電的可靠性,高精度模擬量采集模塊實時檢測電網電壓、電流波動。


光伏微電網系統架構,包含儲能、光伏等,構件主要由儲能系統與監控調度管理系統、光伏控制系統等組成;其中監控與調度管理單元包括中央控制系統、能量管理系統、電力調度中心等。


儲能系統是光伏微電網的核心組成,常配合光伏陣列、水電、電網等一起使用。由于電池儲能具有技術相對成熟、容量大、安全可靠、噪聲低、環境適應性強、便于安裝等優點,所以儲能系統常用電池來儲存電能。


解析儲能系統輸出平穩與可靠的的神秘DC/DC模塊

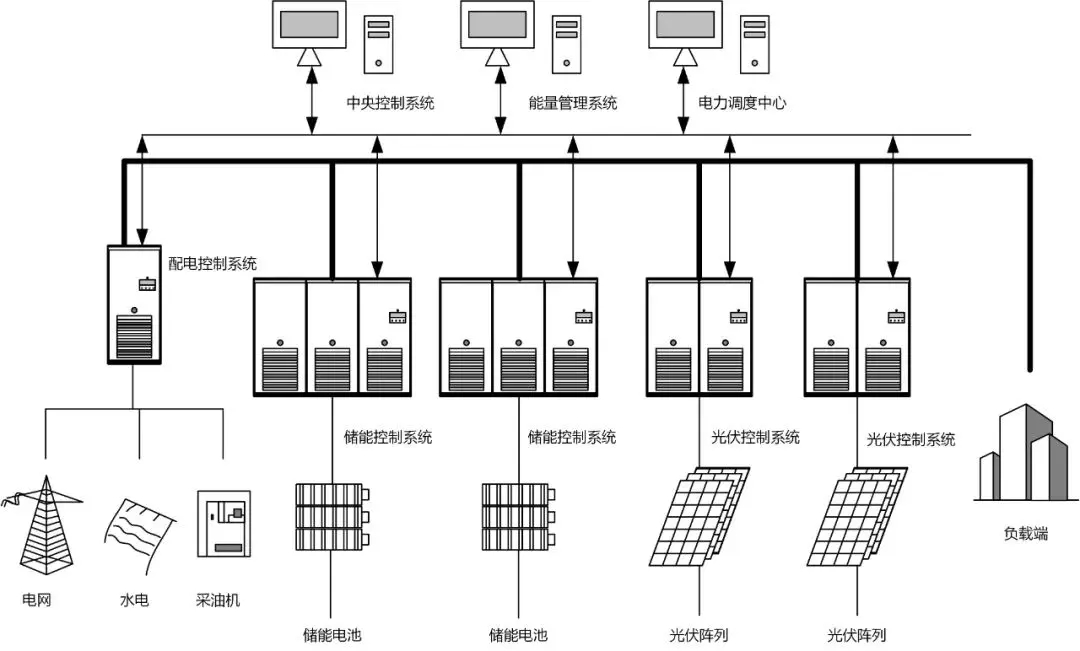

圖1 光伏微電網管理系統


儲能系統是電力系統中的關鍵一環,為了保證系統穩定運行,通過儲能系統的能量管理系統,保障在負荷迅速波動的情況下仍然能夠運行在一個穩定的輸出水平,同時也能避免太陽能、風能轉化為電能過程時的不穩定性波動給電網或者用戶造成沖擊。



解析儲能系統輸出平穩與可靠的的神秘DC/DC模塊

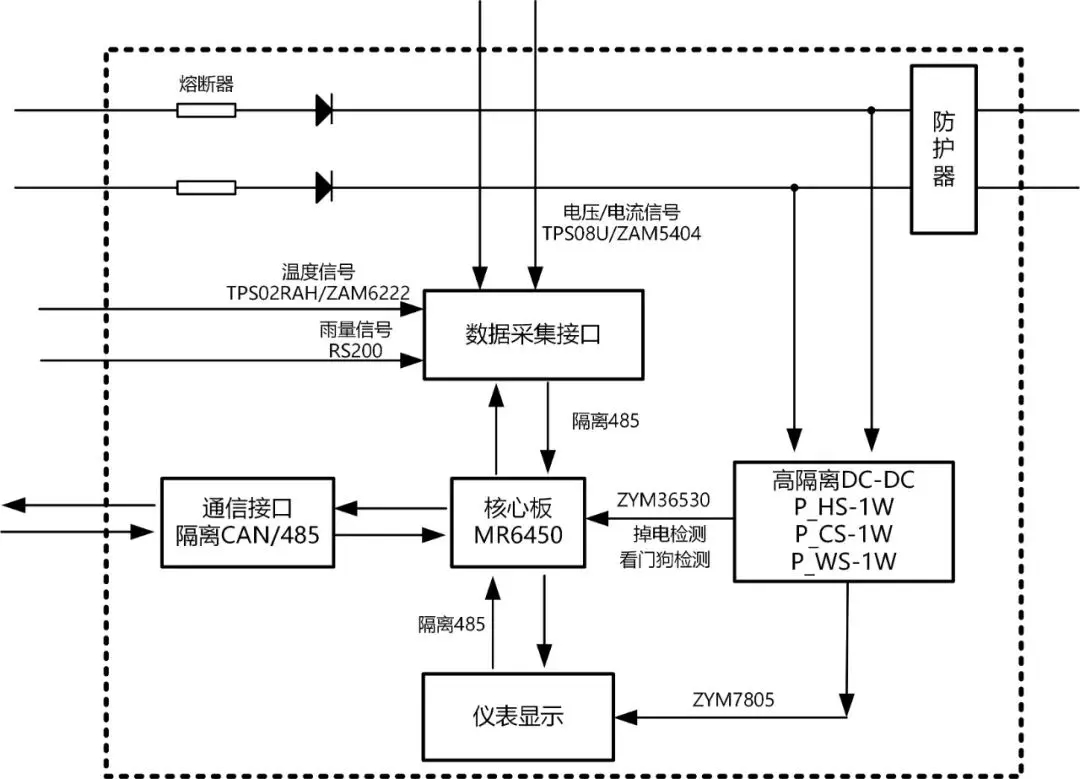

圖2 能量管理系統


高隔離DC/DC模塊


P_HS-1W、P_CS-1W、P_WS-1W是專門針對光伏、儲能、充電樁等高壓電源系統的應用場合而設計的,隔離電壓高達5000VAC或7000VDC,工作溫度范圍-40 ℃ ~105 ℃,P_CS-1W電氣間隙和爬電距離16mm 以上。為能量管理系統提供高可靠性的隔離電源,保障操作端的人身安全。


解析儲能系統輸出平穩與可靠的的神秘DC/DC模塊

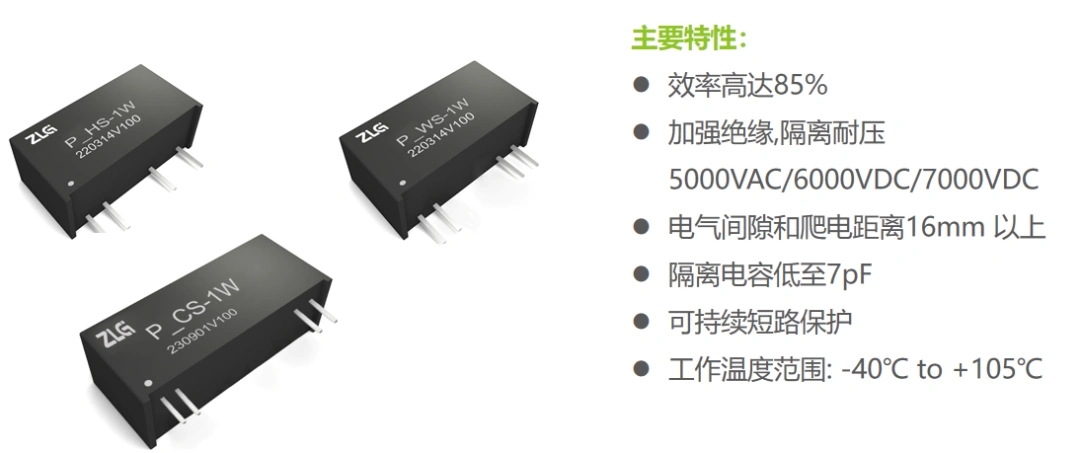

圖3 高隔離DC-DC模塊


高精度模擬量采集模塊


總線電壓、電流可以通過高精度模擬量采集模塊ZAM5404/TPS08U實時檢測,反饋給核心板,調節儲能控制系統,實現輸出的平滑過渡、削峰填谷、調頻調壓等功能。


解析儲能系統輸出平穩與可靠的的神秘DC/DC模塊

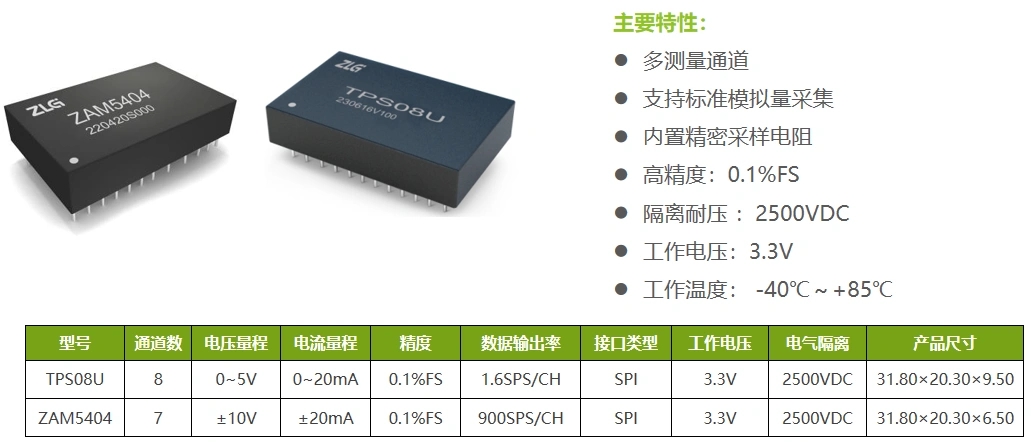

圖4 高精度模擬量采集模塊


ZAM5404 是一款帶有電氣隔離功能的高精度模擬量采集模塊,集16 位ADC、信號調理電路、信號隔離和電源隔離于一體,可以實現高精度的電流和電壓采集,可用于±20mA/±10V 工業標準的傳感器輸出信號采集具有8 個采集通道,包括4 個電流采集通道和4 個電壓采集通道。
