1 前言
能源危機和環境污染是我們經常談?wù)摰膬纱笤掝}，也是我們必須要解決的兩個問題。技術的進步將有助于我們節約能源和保護環境。
隨著各項事業的發展，用于照明的電能消耗越來越大，節約照明用電的問題倍受關注。除改進照明燈具外，開發照明控制器，根據人們?cè)谏a(chǎn)、生活、學習、工作中對照明的實際需要自動的開、閉照明燈，杜絕不必要的浪費，是降低照明能耗的重要途徑。目前，對街道路燈和樓道路燈的自動控制技術已趨于成熟，但用于學習、工作和公共場所的照明控制技術卻嫌薄弱。在這些場所，人的活動情況比較復雜，對照明的控制技術要求較高，路燈控制中的單純的時控、聲控、光控和一般意義上的人體感應控制都難于滿足要求。
本文介紹一種具有全數碼、微處理器線路，可連續分析被控對象的實時占有模式、持續調整最大性能設置的多技術傳感器——占有傳感器。占有傳感器，也稱為動作傳感器，為我們提供了一種價廉、有效地節約能源的方法。這是由于當房間或某一工作場所沒有被占有時，它可以自動切斷電源，在商用、學校及一些公共場所，由于照明用電的損耗占了整個耗電量的40％左右，所以占有傳感器對于減少能量損耗起了非常重要的作用。并且這類傳感器采用被動式紅外線、超聲波感應或其它技術，也可將多種技術集成于同一設備，以達到最佳的運動探測性能，能夠消除由于氣流等單調運動導致的錯誤觸發。所以該傳感器可提供無故障、“裝后無憂”的照明控制方案。
2 占有傳感器
2.1 定義及組成
占有傳感器是一種具有控制功能的電傳感器，它可以根據所感應的空間是否被占有或根據預先設定的光照值來控制電源，以控制照明系統或采暖與通風及制冷系統。占有傳感器主要有紅外、超聲、聲敏、混合等幾種類型。
占有傳感器實質上是一種智能式的微控制器，主要有敏感元件、微處理器、信號接收與處理電路、開關及發光LED等部分組成。其中微處理器或稱作微控制器是采用美國Atmel公司生產的低電壓、高性能的AVR 8-bit RISC微控制器，又稱作Atmega88。此微控制器屬于片上型微處理器，以CIP-51為內核，它本身集成了許多外圍設備，如A/D和D/A轉換器、1kB 的SRAM、可編程的8kB的 FLASH存儲器、512字節的EEPROM、一個內部RC振蕩器等。所有的I/O端口的每一個引腳都置上拉電阻，根據要求可獨立地通與斷。片上定時器/計數器具有定時、捕獲、比較和PWM輸出等功能。Atmega88結構框圖如圖1所示。

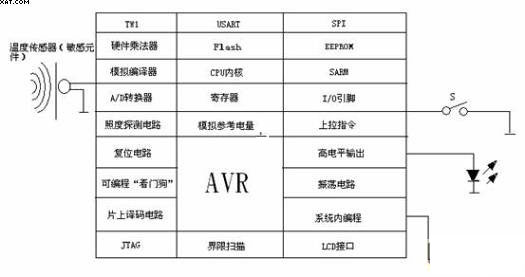

圖1 Atmega88結構組成
[page]
2.2 特征
（1）個性化的控制模式
許多占有傳感器向用戶提供個性化的服務。不論是墻式安裝還是遠距離安裝，都可以工作在以下模式：“一直斷”、“一直通”、“自動”。目前，大多數占有傳感器完全是自動的。當有人進入房間時就開燈，而當人離開時就關燈。對于那些有充足自然光照的房間，當有人進入房間就開燈并一直保持下去將會造成很大的浪費。為了避免發生這種現象，現在大多數的制造商提供僅有斷開控制模式的占有傳f感器或具有日光無效的占有傳感器。對于前一種傳感器，當人進入感應區并且需要開燈時，必須手動操作。當房間無人時，控制器就會自動切斷電源并將自動保持?jǐn)嚅_(kāi)狀態直到下一次有人開燈。這種類型的傳感器可以最大限度的節約能源。對于后一種傳感器，它具有內置日光傳感裝置。當日光傳感裝置感測到房間內有充足的自然光線時，即使房間被充足占有，也會使燈處于熄滅的狀態。這類傳感器對于那些有充足的自然光線照射的房間非常適用。
（2）靈敏度可調性
占有傳感器的靈敏度是可以調整的，這樣可以使控制器運行更為可靠。對于采暖、制冷、通風系統，如果空氣運動會觸發傳感器就可以降低靈敏度。相反，為了感應較小的運動，也可以提高控制器的靈敏度。
靈敏度可調可以允許用戶調節傳感器，這樣控制器就能夠識別人的活動，從而排除其他運動所引起的誤觸發。
（3）時間延遲性
傳感器從感應到房間內人的活動停止到自動關燈，期間有一定的時間延遲。大多數的控制器允許這個延遲時間在30s~30min之間可調。延遲時間長短的設定因使用者的習慣不同而異。如果時間延遲性調節適當，就可以避免僅僅由于占有者長時間不運動所造成的關燈現象，并且也可避免由于在白天人的進進出出而造成燈頻繁通斷現象的發生。
現在許多傳感器具有自動識別特性，既能判別其靈敏性，又能判別最后一人離開房間后燈所照明的時間。較新型的傳感器技術幾乎能夠剔除由于空氣流動或冷熱空氣交換所產生的誤動作。
另外，占有傳感器還具有低功耗、關燈警告、模糊覆蓋、自動報警、自適應、自學習等特征。自學習特征一般是對多技術占有傳感器來說的，它可以自動調整在自學習階段所采集到的占有數據。關燈警告就是在自動關燈或斷電前1分鐘（此時間用戶可調）以聲音或燈閃爍等可聽或可見信號的形式告知占有者燈將熄滅或斷電，避免占有者陷入突然的黑暗。模糊覆蓋就是允許傳感器探測區域中某些區域被忽略，這樣可以減少傳感器的誤觸發。
2.3 功能
占有傳感器實質是一種智能傳感器，它與微處理器相結合，并賦予了人工智能的功能，又兼有信息檢測與信息處理的功能。具體說，占有傳感器具有以下基本功能：
（1）當房間有人活動時自動照明；
（2）當控制區域被占有時，能夠不受干擾地保持燈亮；
（3）當控制區域沒有被占有時，在預定時間內燈將自動熄滅。
[page]
2.4 占有傳感器的類型、技術及應用
（1）被動式紅外占有傳感器（PIR傳感器）
被動式紅外占有傳感器檢測的是空間中背景熱源的模式。當傳感器探測到背景熱源有顯著變化時，傳感器就會通過自動開燈或人為手動開燈作出反應。而當背景熱源變化返回到一個穩定狀態時，傳感器就會關燈。PIR傳感器必須對被檢測對象進行直線檢測以便判定是否有人出現。為了減少誤感應，這類傳感器一般設計為只對人所發出的紅外線有反應。
PIR傳感器的可靠性較高，但它的探測距離不易過大，這是因?yàn)椋阂皇羌t外傳感器的楔形傳感模式存在潛在的“死”區，這個“死”區隨著距離的增大而增大；二是由于是被動的，控制器本身不發出任何信號，傳感器的觸發依賴于運動物體所散發的熱量的集中。
PIR傳感器一般適用于小型辦公室、形狀規則的房間、禮堂、實驗室、 開放式教室及辦公室、工廠等其它工作場所。它對于較小的房間效果較好。
（2）主動式超聲波占有傳感器（US傳感器）
超聲波傳感器所發送和接收的聲音的頻率遠遠高于人耳所能聽到的聲音的頻率。這些聲波遇到墻、物體及人時就會反射回來。當反射回傳感器的聲波頻率發生變化時，動作就會被探測到，傳感器就會進入占有模式。而當聲波頻率沒有變化時，傳感器就會關燈。
超聲波傳感器區別于紅外傳感器是由于這類傳感器可以“看到”周圍的物體或人以及表面（只要空間及物體的表面很硬）。US傳感器靈敏度較高，測量范圍寬，它可以檢測到很小的運動。這類傳感器適用于較大房間、不規則形狀的房間，如圖書館閱覽室、大型試驗室、樓梯、大型設備、結構支撐物等。由于靈敏度高，空氣振動、通風采暖制冷系統及周圍鄰近空間的運動都會引起US傳感器產生誤觸發，所以，這類傳感器需要及時校準。
另外，US傳感器所適用的頻率范圍很寬，在使用時一定要注意避免其工作頻率與那些能夠發射超聲波的設備所發出的聲波頻率有重疊。
（3）具有紅外技術和超聲波技術的雙技術占有傳感器
雙技術占有傳感器是較新型的傳感器，它綜合了無源紅外傳感技術和超聲波傳感技術，極大地降低了由于異常觸發而引起的錯誤。在這類傳感器中，紅外傳感器探測物體的溫度，超聲波傳感器利用超聲波探測物體的運動或位移，雙技術集成于同一設備或控制器，可以達到最佳的運動探測性能。這類傳感器對于那些對安全性、可靠性要求較高、空間布局較復雜、面積較大的房間較適合。
（4）聲敏元件
聲敏傳感器依賴于常見的人耳可聽到的聲音，機械式聲音，敲擊鍵盤的聲音及其它典型的日常噪聲。對于背景噪聲，如一陣連續的嗡嗡聲、低水平噪聲可以忽略。這種技術適合于那些人們活動頻繁的場合，或者是人們所在的房間空氣流通比較好的場合，如廚房、洗手間、工廠、倉庫等。
[page]
（5）具有被動式紅外技術和麥克風（擴音器）技術的雙技術占有傳感器
這類傳感器不同于上面所描述的傳感器。這是因?yàn)檫@類傳感器不傳輸任何聲波。被動式紅外探測技術檢測最初物體及人的運動并不斷檢測紅外線的活動情況。麥克風監測聲波并保持燈亮直到聲音的活動處于穩定狀態。
另外，占有傳感器還有具有日光無效、三技術等多技術的傳感器等類型。雙技術或多技術傳感器的價格相對較貴，但相對于單技術傳感器而言，其可靠性高，使用壽命長。目前，PIR傳感器和US傳感器占據占有傳感器的主導地位。
占有傳感器用于控制照明系統最初是在安全系統的開發應用中。現在，已經有不同類型的占有傳感器經過特別設計用以控制照明，可以應用于多種場合，如咖啡廳、午餐店、教室、實驗室、計算機房、咨詢室、走廊、賓館、圖書閱覽室、各種辦公室、候車室、體育館、健身房等等。根據空間類型，這類傳感器可以代替墻式安裝的照明開關，或者安裝在偏僻的地方，仍保留原來正常的開關。占有傳感器的安裝方式有墻式安裝、天花板安裝及其他形式的安裝。傳感器有一個有效的工作區域。安裝傳感器時必須按照使用說明書的要求把傳感器安裝在其有效工作區域內。正確的安裝位置隨著傳感器的覆蓋形式不同而不同。墻式安裝傳感器一般適合于較小的房間——小型辦公室、洗漱間、內裝設備的房間等；天花板安裝的傳感器一般適合于開敞式平面布置的辦公室以及照明燈安裝得較高的場合。當然，您也可以安裝在墻角或靠近天花板的墻上。
3. 結論
占有傳感器是一種能夠節約能源的控制裝置。它根據被控范圍內是否有人活動來自動控制照明系統。當有人在房間內時，燈亮；如果這個房間在一定時間內沒有被占有，此控制裝置將自動把燈熄滅。通過這種方式就可以節約照明用電10％～50％，這個范圍因使用者習慣不同而異。占有傳感器技術在國外許多國家已被普遍采用，但在我國還沒有普及。隨著我國建筑業智能化的發展，以及人們節能意識的提高，占有傳感器將會得到廣泛應用。
本文作者的創新點在于引入了占有傳感器的概念并將占有傳感器技術應用于照明控制裝置、加熱及制冷等裝置，為節約照明及其它用電，實施綠色照明工程，改善照明及生活工作環境提供了可行有效的技術措施。
