智能手機聯動電視,Wi-Fi Display竟被視為主流?

發布時間:2012-07-19

導言:無線高清影像傳輸方式大致可分為兩種,即將高清影像壓縮后利用WLAN傳輸?shù)姆绞剑约坝肳LAN以外的的其他方法傳輸非壓縮影像的方式。就結果來看,采用WLAN技術的方式將成為主流,其中尤其引人關注的是“Wi-Fi Display”方法。下面就來看一下行業的動向。

把影像壓縮后再發送的技術和標準有蘋果公司的AirPlay Mirroring、英特爾公司的WiDi以及由Wi-Fi Aliance制定標準的Wi-Fi Display等。這些技術和標準全部采用WLAN “IEEE802.11系列”作為傳輸手段,影像壓縮采用“H.264/MPEG-4 AVC”(以下簡稱H.264)格式。

WiDi面向外設廠商公開了性能參數,各公司的適配器紛紛上市。Wi-Fi Display預定從2012年6月下旬開始進行認證測試,預計2012年夏季支持該標準的產品就會面世注4)。而AirPlay Mirroring未公開性能參數,所以目前只有蘋果公司的產品才能使用。

WLAN方式的特點是電波容易到達。2.4GHz頻帶和5GHz頻帶的WLAN由于電波比較容易迂回,因此可在不同的房間內連接(圖1)。但影像的壓縮和解壓處理會產生較長的延遲時間,不過最近隨著編解碼器的高速化以及傳輸處理的優化,延遲時間在逐漸縮短。

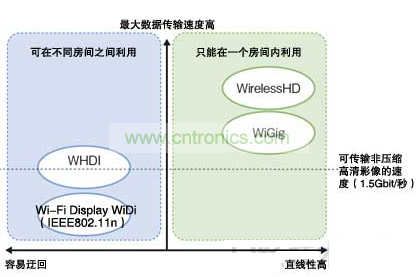

圖1:電波的易達性和傳輸速度此消彼長
Wi-Fi Display、WiDi和WHDI因電波比較容易迂回,適用于在不同房間的連接,采用60GHz頻帶毫米波的WirelessHD和WiGig雖然可以確保傳輸速度,但如果有障礙物的話,電波難以到達,因此主要在一個房間內使用。

IEEE802.11ac也將起到積極作用

預計美國將在2012年底、日本將在2013年春實現產品化的WLAN最新標準“IEEE802.11ac”(以下簡稱11ac)也會對提高視頻壓縮性能做出貢獻。11ac通過5GHz頻率下80MHz的高帶寬,將把IEEE802.11n最高為600Mbit/秒的通信速度提高到1Gbit/秒以上。“利用11ac,可將此前最多為30幀/秒的高清影像傳輸提高至60幀/秒”(美國博通公司W(wǎng)LAN產品營銷副總裁Rahul Patel)。

此外,在11n中為選配功能的LDPC(low density parity check,低密度奇偶校驗)碼糾錯處理從11ac起變?yōu)闃伺洹EC AccessTechnica開發本部統括部長(HGW事業)山下肇表示,“通過提高糾錯能力,可以抑制影像傳輸時的塊狀噪聲等帶來的畫質劣化現象”。

被視為主流的Wi-Fi Display

在眾多方式中,最被看好的是Wi-Fi Display。很多廠商都認為,“將來大部分智能手機都會標配Wi-Fi Display,目前都在討論投產支持該標準的適配器等外設”(日本I-O DATA DEVICE)。

Wi-Fi Display是以無需經由WLAN接入點即可在終端間直接通信的標準“Wi-Fi Direct”為基礎,由上層的協議棧軟件構成的安裝指南。鎖定終端服務的“服務發現(Service Discovery)”等的處理利用Wi-Fi Direct進行,影像的壓縮/解壓處理及管理數據流的傳輸層等利用Wi-Fi Display處理(圖2)。壓縮/解壓采用H.264格式。由于最近的智能手機不但標配WLAN功能,采用內置H.264編解碼器電路GPU的終端也很多,因此Wi-Fi Display還具有易于配備到終端中的特點。“在受限于安裝面積和耗電量的智能手機中,無需追加硬件即可配備的優勢非常大”(Cavium公司的柴田)。

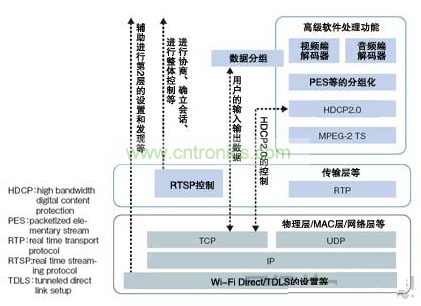

圖2:Wi-Fi Display的協議棧
通過Wi-Fi Direct,無需經由接入點即可連接終端傳輸影像。影像的壓縮/解壓處理采用H.264格式。
[page]
實際上,高通和博通等半導體廠商已經發布了支持Wi-Fi Display的整合芯片組等,目前正在等待認證測試,開發WLAN協議棧軟件的企業也在迅速應對。提供Wi-Fi Direct應用開發環境的ISB公司表示,“只要標準性能參數一確定,我們就將支持Wi-Fi Display”。

英特爾也表明支持Wi-Fi Display

對于有望成為無線高清影像傳輸實際標準的Wi-Fi Display,此前推出WiDi產品的英特爾決定避免標準之爭。英特爾日本法人全球銷售及平臺營銷事業本部 網絡營銷經理梅野光表示,“今后計劃使WiDi符合Wi-Fi Display標準”。

WiDi方面也在穩步進行著改進,2010年第一季度發布的1.0版的可傳輸影像限定為720p(1280×720像素)以下,也不支持著作權保護技術“HDCP(high bandwidth digital content protection)”。而2011年初發布的2.0版則支持1080p(1920×1080像素)的全高清影像,2011年底又實現了對HDCP的支持。1.0版利用軟件執行H.264格式的影像壓縮處理,因此延遲時間長達800ms,而現在通過使用GPU的硬件加速功能,將延遲時間縮短到了150ms左右。梅野介紹說:“我們打算以延遲時間短等為賣點,與其他公司的Wi-Fi Display產品形成差異化。”

面向游戲的非壓縮方式

另一方面,以WLAN以外的方法傳輸非壓縮影像的方式有WHDI、WirelessHD以及由Wireless Gigabit Alliance推進標準制定的Wireless Gigabit(以下簡稱WiGig)。WHDI使用5GHz頻帶,因此與采用WLAN的方式一樣,可在不同的房間進行連接。而利用60GHz頻帶毫米波的WirelessHD及WiGig因電波的直線性強,如果連接終端在視線之外就很難連接。雖然“通過控制信號輻射角的波束控制(Beam Steering)技術會自動避開傳輸路徑上的障礙物,有人走過時并不會斷開連接”(銷售WirelessHD適配器的軟銀BB由良),但不適用于連接不同房間里的終端。

非壓縮方式的共同點是延遲時間短。WirelessHD會產生2ms左右的延遲,而WHDI只有不到1ms的延遲。開發支持WHDI的LSI的Amimon公司執行總裁Yoav Nissan-Cohen自信地表示:“我們公司產品的魅力體現在用于對游戲等要求實時性的應用時。希望流暢地在大屏幕上玩智能手機和平板終端游戲的用戶應該不在少數。”WiGig的延遲時間不明,不過從不會產生壓縮和解壓處理延時這點來看,估計與WHDI和WirelessHD差不多。

安裝面積及耗電量方面存在課題

不過,要想在智能手機上配備非壓縮方式,需要嵌入專用基帶LSI和RF發送IC,目前存在安裝面積增加、耗電量增大以及成本高等課題。從事WirelessHD的晶像公司和從事WHDI的Amimon公司均在致力于半導體工藝規則的微細化以及削減天線數量等改進。Silicon Image Japan代表董事社長竹原茂昭分析稱:“最新的WirelessHD芯片組尺寸為,基帶LSI為13mm見方,RF IC為12mm見方。峰值時的耗電量約為2W。要想配備于智能手機,芯片尺寸需要削減到10mm見方以下,耗電量需要降至1W以下。”用于平板終端的產品方面,WHDI已經率先應用于聯想公司的產品上,“配備到智能手機上還需要一些時間”(Yoav)(圖3)。配備于智能手機的產品的面世時間方面,預計WHDI為2013年,WirelessHD為2014年前后。

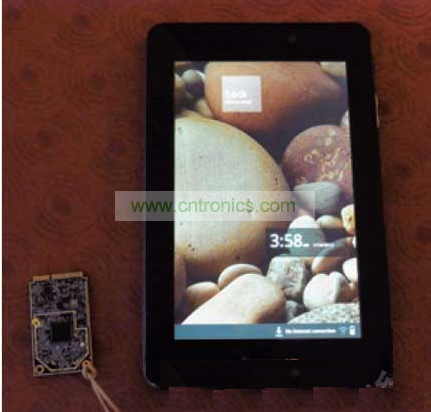

圖3:支持WHDI的聯想的平板終端“I deaPad S2 7”
在2012年的CES上發布,內置了配備美國Amimon公司芯片組的WHDI模塊。
[page]
WiGig雖然是最后出現的,但作為非壓縮方式的有力候補,其存在不容忽視。WiGig在60GHz頻帶的物理層及擴展了IEEE802.11的MAC層上,規定了處理HDMI和Display-Port等信號的擴展標準(圖4)。MAC層之所以與IEEE802.11標準確保了向后兼容,是因為設想了在平時使用WLAN,只在傳輸影像等時使用60GHz頻帶等用途。WiGig Alliance與Wi-Fi Alliance共同制定了認證計劃等,WiGig將來還有可能會與WLAN整合。

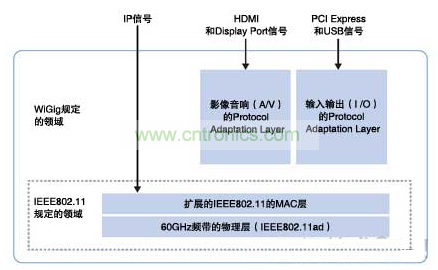

圖4:WiGig架構的概要
配備了除IP外,HDMI和Display Port等信號也可以利用60GHz頻帶毫米波收發數據的功能。
