【導讀】有些工程師在選用濾波器時，還處于“盲人騎瞎馬”的半入門狀態，而有些人選擇的通用濾波器基本上沒有起到作用。濾波器8分定制2分通用才算靠譜。那么濾波器應如何選型？本文通過兩大案例教你有效地選好濾波器的兩大方法。
出于濾波器業務推廣的需要，最近接觸了不少用濾波器的工程師和客戶機構，發現了不少有意思的問題，在此總結總結。
- 如果未經過對儀器的EMI、EMS指標測試就選定了濾波器，基本上屬于“盲人騎瞎馬、夜半臨深池”的主兒；
- 如果機器上選擇的是一個市面上買來的通用濾波器，這個濾波器基本上是可以不加的；
- 濾波器8分定制、2分通用才算比較靠譜。
下此結論的原因是因?yàn)樽罱龅降暮脦灼鹗虑椋技恿藶V波器，但傳導就是不過，最后還是根據測試結果給設計了個濾波器樣品，一裝上ok才算pass，其實設計本身也并不復雜，不過多加了一級差模電容和差模電感、或調整了一下濾波器電感電容的參數而已。通用型的IEC插座濾波器，里面的空間很小，一般只能放得下2個共模電容、一個差模電容和一個共模電感，靠這點東西就能放之四海而皆準，難度莫大焉。
那濾波器應如何選型？
第一種是預知曉（起碼是估計）需濾掉的雜波頻點或頻段和強度，然后提出對濾波頻段的衰減要求，將此要求提給廠家，由廠家給您設計一款適用的濾波器。
第二種是先設計產品，結構空間上預留出裝濾波器的位置，等產品裝好后進行測試，根據測試的結果確定濾波器的濾除頻點和衰減特性。
除此二者外，基本上沒有其他的方法能有效地選好濾波器。
濾波器選型案例1：
如低頻無極燈產品，整流器開關頻率220KHz，此頻率是干擾的基頻，其他干擾頻率基本都是此頻點的高次諧波，在起初設計時，就可以根據預估給出濾波器的要求來，220KHz頻點時，共模插損ILCM=60dB 差模插損ILDM=60dB，根據這個要求，濾波器廠家就可以設計出濾波器來。
如手術室用監護儀，與手術刀在共同的環境下使用，手術刀的頻率是500KHz，可以根據預估給出對濾波器的要求，500KHz頻點時，共模插損ILCM=70dB 差模插損ILDM=70dB，根據這個要求，濾波器廠家就可以設計出濾波器來。
插損這個指標，行規是在50Ω的標準負載下測得的，但實際電路中，阻抗匹配的不可能這樣標準，因此，插損的指標在使用會打些折扣。所以預估時要求指標要高些。
濾波器選型案例2：

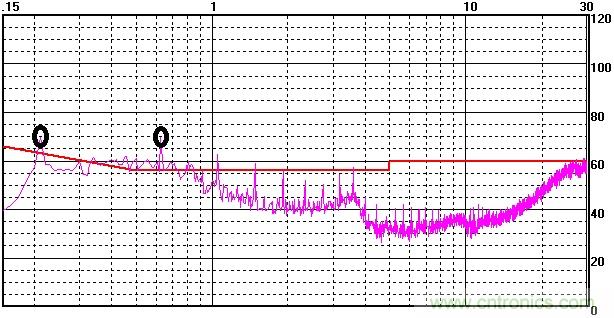

某產品未加濾波器時的測試結果（如圖），畫黑圈的是兩個主要的超標頻點，最左側的點是213KHz，超標7dB左右，右面一個是它的高次諧波，可以不必理它，213K濾掉了，那個也就跟著消除了。
