【導讀】示波器就是靠各種不同的視圖模式來觀察不同的波形，從而判斷這種波形的種類和特點。很多的測量需要不同的視圖模式，那么如何精準的判斷哪種模式最適合？顯示的方式又是怎樣的？都有哪些優缺點。本文就來一一解答。
示波器可通過各種各樣的視圖模式來觀察波形，有YT、XY兩大類別，YT模式又可以進一步細分為普通、大時基、滾動等模式，觀察信號時，應選擇哪一種模式才最合適，不同的模式之間又有什么關聯。本文帶您詳細深入探討，各個模式顯示的方式，優點與缺點，幫您快速準確地找到合適的模式來觀察信號。
YT模式
YT模式是示波器中最常見的，其坐標系Y軸為通道輸入信號，上正下負，參考地為零點，X軸為時間，左負右正，觸發點為零點。YT模式還可進一步細分為普通、大時基、滾動、Zoom、插值模式，下面一一詳細介紹。
1、普通模式
普通模式是最常見，示波器一般工作在此模式下，其特點如下：采樣是分次且獨立的，采樣之間存在死區，可設置觸發條件，波形在采樣完成后輸出，對于周期信號一般可以穩定顯示。

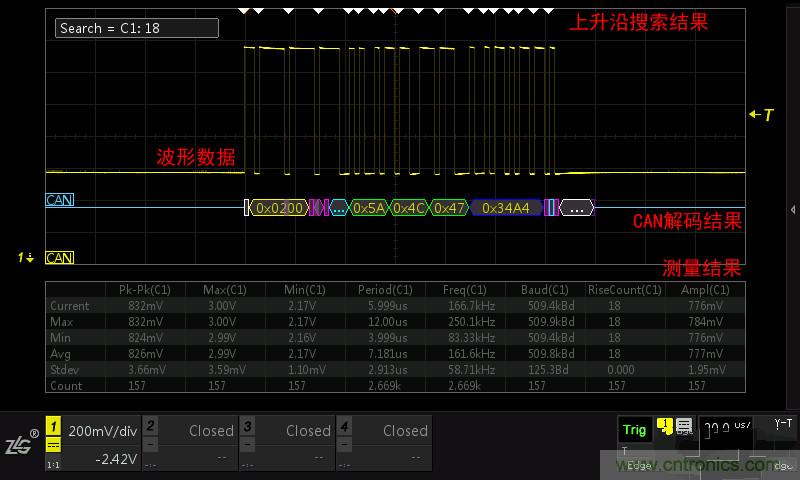

優點：適用于觀察周期性信號，眼圖，低概率的異常信號，可對數據進行強大的處理，如測量、搜索、解碼等如圖1.1所示。
缺點：采樣之間有死區，會丟失一定的數據，有時可能是致命的。當水平時基較大時，波形刷新較慢，因?yàn)椴蓸訒r(shí)間變長了。
圖1.1
2、大時基模式
大時基模式與普通模式大同小異，區別僅在于波形在觸發后開始輸出，在結束前邊采樣邊輸出。此模式繼承了普通模式的所有優點，且改善了水平時基較大時，波形輸出太慢的缺點，故被稱為大時基模式。

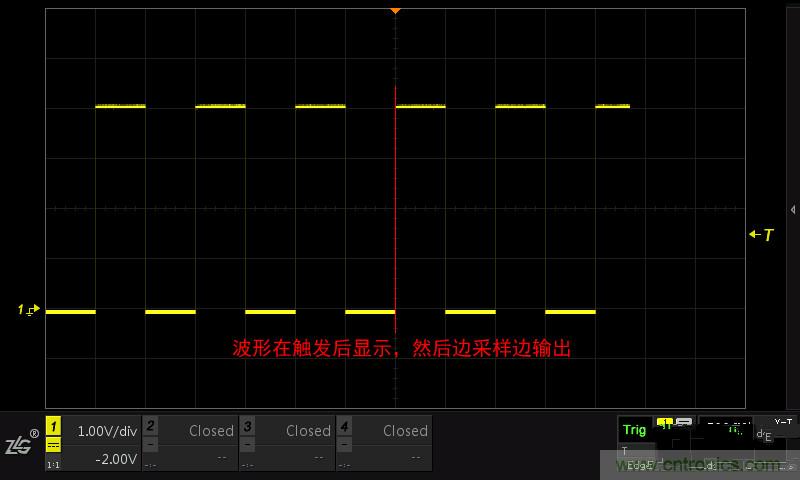

小提示：當時基較小，邊采樣邊輸出是沒有意義的，因?yàn)槿搜鄹簧纤⑿碌乃俣?，所以普通模式和大時基模式一般會根據水平時基自動切換。如ZDS2000系列示波器在水平時基大于等于100ms/div時，會自動進入大時基模式如圖1.2所示。
圖1.2

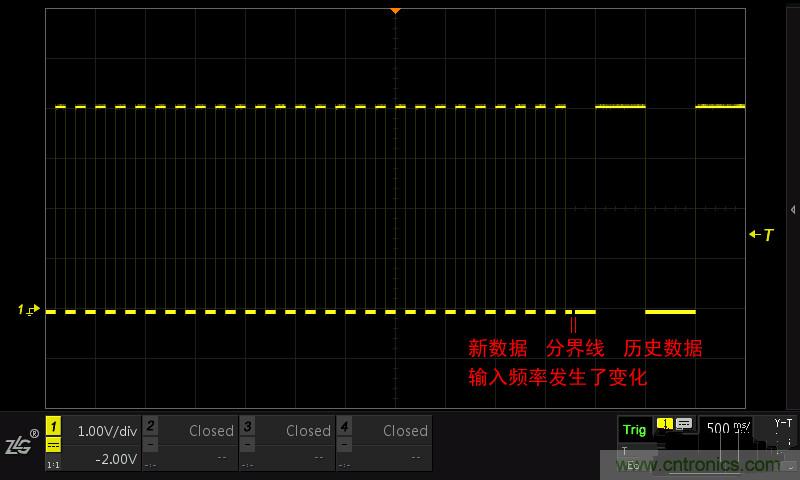

為了更好展示地邊采樣邊輸出，大時基模式還提供了與上一幀數據對比刷新，讓您更好地觀察輸入信號的變化如圖1.3所示。
圖1.3
3、滾動模式

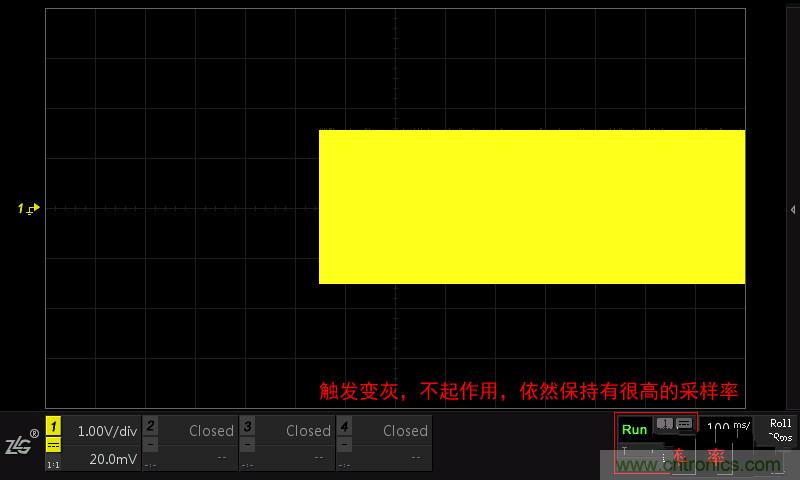

滾動模式的特點如下：連續采樣，無采樣間隔，邊采樣邊顯示，無觸發設置，波形始終從右往左滾動顯示如圖1.4所示。

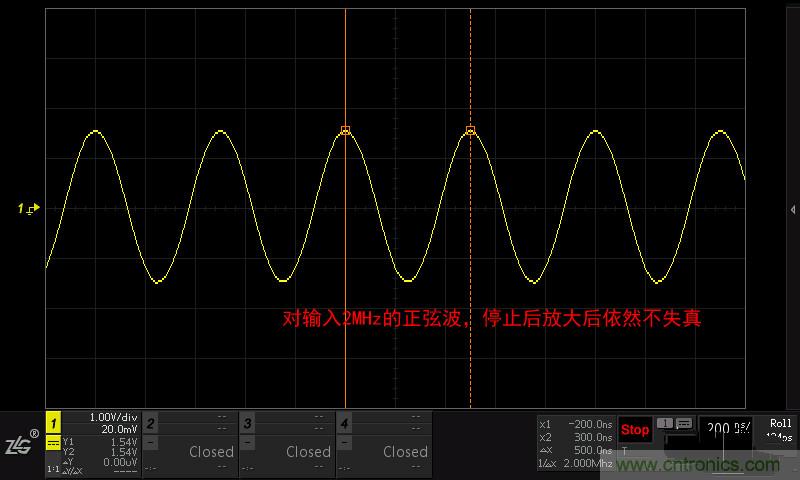

優點：采樣無死區，且實時顯示，不會丟失數據。但應注意到，采樣率過低也會導致采到的數據沒有意義，所以選擇深存儲示波器是至關重要的如圖1.5所示，深存儲波形不失真，完美重建。
缺點：波形無法穩定顯示，沒有觸發的概念，不能自動識別低概率信號。
小提示：為什么滾動模式下，波形是從右往左滾動顯示的呢？因?yàn)閅T模式定義的時間軸是左負右正（左側為舊數據右側為新數據），那么新采集的數據必然是從右側增加，舊的數據則從左側移出屏外，所以就形成了從右往左滾動顯示。
[page]
圖1.4
圖1.5

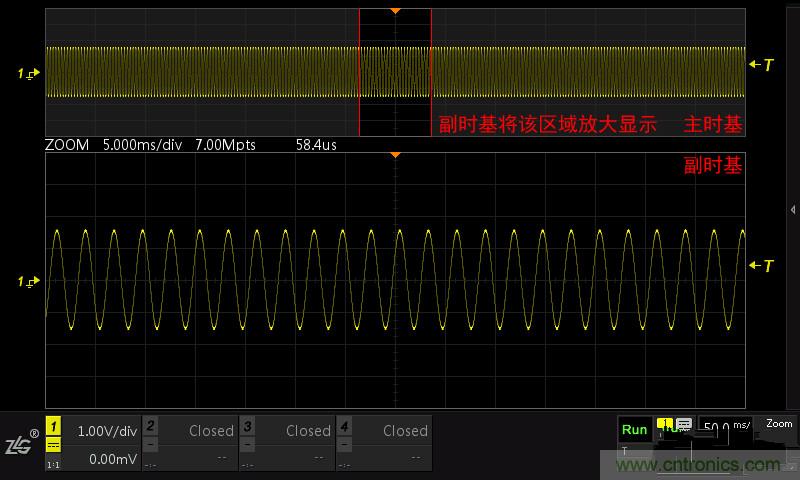

4、Zoom模式Zoom模式是為了解決水平時基過大而導致波形顯示趨于密集的問題，該模式提供另一個副時基窗口，可查看主時基局部放大的波形，以方便用戶瀏覽細節如圖1.6。
圖1.6
5、插值模式
插值模式在當屏幕點數小于分辨率時的特殊模式。由于兩個原始采樣點間存在很大的空隙，通常會用一些方法處理后再顯示，常用的有以下三種處理方式：正弦插值、線性插值、原始點顯示。
XY視圖模式

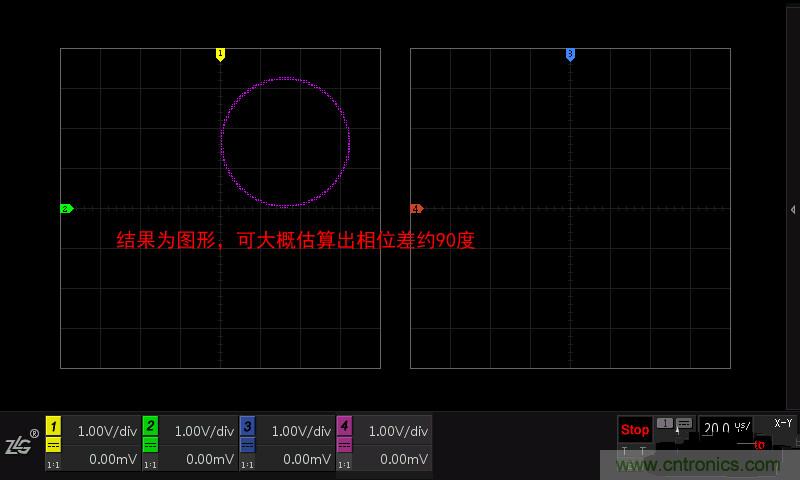

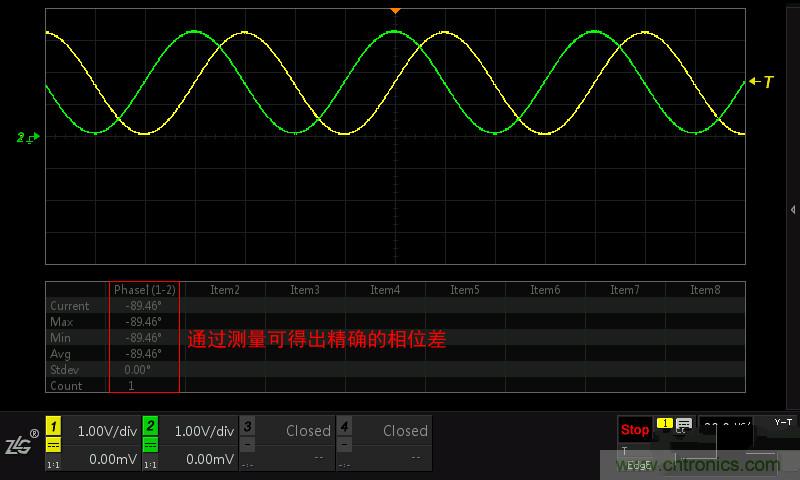

XY視圖模式是將時基關閉，而使用另外一個通道的輸入作為水平信號，以便觀察這兩個信號的關系，這種圖形稱為李薩如圖形，通過該圖形可以很方便的觀察兩個信號間的頻率、相位和幅度的關系如圖1.7和圖1.8所示。
該模式在現代數學示波器中，已漸漸弱化，因?yàn)樵摲椒ǖ闹荒茉u(píng)估出一個大概值，誤差較大，而數學示波器提供的強大測量功能，可直接得出精確的結果。
圖1.7
圖1.8
