三菱電機100Gbps小型集成APD ROSA樣品支持高速光纖通信長距離傳輸
發布時間:2017-03-22 責任編輯:susan
【導讀】三菱電機株式會社將于6月1日開始提供可為光纖收發器的小型化和低功耗化做貢獻的“100Gbps小型集成APD※3 ROSA※4”的樣品,這是一款在傳輸距離為40km※1、傳輸速率為100Gbps※2 的高速光纖通信中使用的接收模塊的新產品。此外,本產品將于“The Optical Fiber Communication Conference and Exhibition 2017”上出展。

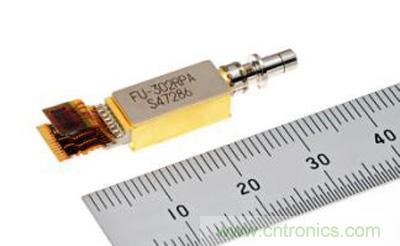

100Gbps小型集成APD ROSA “FU-302RPA”
新產品的特點
1.通過APD ROSA單體實現了40km的傳輸距離,支持高速光纖通信的長距離傳輸
?通過優化芯片結構,開發出擁有高速光電轉換響應特性※5 的高靈敏度APD器件
?通過APD ROSA單體實現了40km的傳輸距離,可省略光纖收發器內的光放大器※6
?支持數據中心間等高速光纖通信所要求的長距離傳輸
2.滿足小型光纖收發器的新一代規格
?通過搭載可省略光放大器的APD器件,并優化光學部件及其配置,適用于小型光纖收發器的新一代規格QSFP28※7
3.實現行業頂級水平的低功耗
?通過控制對來自APD的電信號進行放大的TIA※8 的功率,實現了0.4W(代表值)這一行業頂級水平※9 的低功耗值
樣品的概要
樣品目標
隨著智能手機與平板電腦等便攜式終端的普及,信息云等數據通信量急劇增加,用戶紛紛要求增設光纖通信基站內的光傳輸設備。然而,由于通信基站內的安裝空間受到限制,因此配備于光傳輸設備的光纖收發器的遠距離傳輸與小型化低功耗化需求不斷增長。
此次,本公司為滿足這些需求,開始提供通過APD ROSA單體可使傳輸距離達到40km的“100Gbps小型集成APD ROSA”的樣品。以此為今后市場規模有望擴大的傳輸距離為40km、傳輸速率為100Gbps的高速光纖通信中使用的光纖收發器的小型化、低功耗化做貢獻。
其他的特點
通過組合使用本公司生產的發射模塊,為光纖收發器的進一步小型化、低功耗化做貢獻
通過組合使用本公司生產的實現了行業最遠傳輸距離(40km)※10的發射模塊“100Gbps 小型集成EML※11 TOSA※12”(2016年3月16日本公司發布),為光纖收發器的進一步小型化和低功耗化做貢獻。

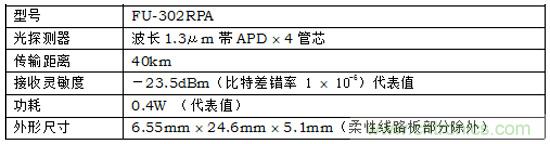

主要規格
環??紤]
符合RoHS※13指令(2011/65/EU)。
※1 根據ITU-T G.959.1 4L1-9D1F規格(國際電信聯盟制定的通信速率100Gbps的標準規格)
※2 Gbps(Giga-bits per seconds):可每秒傳輸千兆比特數字碼的通信速率單位
※3 Avalanche photodiode:通過雪崩倍增效應提高了感光靈敏度的光電二極管
※4 Receiver Optical Sub Assembly :用于接收信號的小型光學元器件
※5 通過APD將光信號轉換為電信號時,電信號對于光信號啟停的響應特性
※6 以往通過組合使用PD ROSA和光放大器來實現40km的傳輸距離
※7 QSFP28:Quad Small Form-factor Pluggable
※8 Trans Impedance Amplifier:電流/電壓轉換放大器
※9 根據本公司截至2017年3月15日的調查
※10 根據本公司截至2017年3月15日的調查
※11 Electro-absorption Modulated Laser diode:電吸收調制半導體激光器
※12 Transmitter Optical Sub Assembly:光發射次模塊
※13 RoHS:Restriction of the use of certain Hazardous Substances in electrical and electronic equipment
