【導讀】在本文中，我們?cè)O(shè)計實現了一種非常緊湊型的Doherty放大器，并將和基于相同輸入輸出匹配電路實現的平衡式AB類放大器做性能對比，最終我們?cè)O(shè)計實現了在輸出功率43dBm時，漏極效率43%，未校正鄰道泄漏比-33dBc，輸出信號的峰均比7.5dB。
本文描述了395MHz-455MHz Doherty放大器的一種緊湊型設計方法。在本文中，90度混合電橋被用作Doherty合成器，用來替代傳統的四分之一波長線來實現Doherty合成器，隨著應用頻率的降低四分之一波長線將占用更大的布板面積，甚至有的時候無法實現。
早在1936年，W.H. Doherty首次提出了一種高效節能的放大器結構[1]。由于效率高，結構簡單并且不需要復雜的外圍電路，Doherty放大器獲得了非常廣泛的應用。典型的Doherty放大器結構框圖如圖1所示，由載波放大器，峰值放大器以及Doherty合成器組成。傳統的Doherty合成器會隨著頻率的降低占用更大的PCB板面積，甚至有的時候體積龐大到無法實現布板。如果采用傳統設計方法，在RO4350B 20mil基材上設計實現395MHz-455MHz的Doherty合成器，合成器中的每條四分之一波長線長度將超過100mm，這就意味著需要更大的PCB板面積，從而增加了產品的成本。

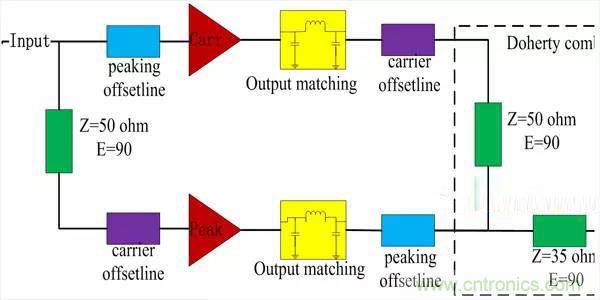

圖1、Doherty放大器的結構框圖
在本文中，基于90度混合電橋，我們?cè)O(shè)計并實現了一種非常緊湊型的Doherty高效放大器，其中載波放大器和峰值放大器采用飛思卡爾的功率放大器MRFE6S9045N。為了更好的理解本設計，我們將分析傳統Doherty放大器的工作原理，并將與本設計的工作原理作對比。
1、設計方法

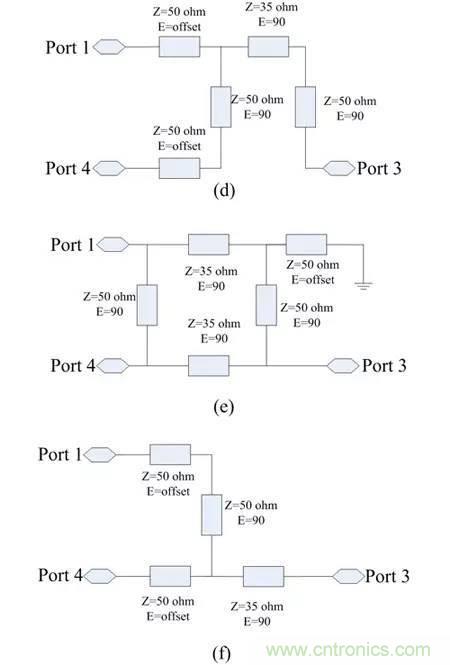

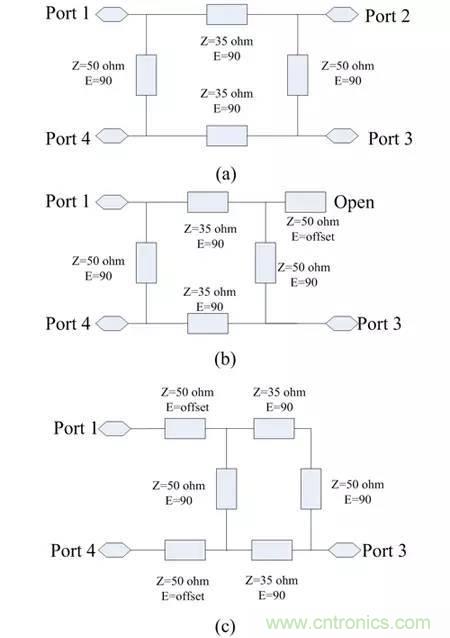

本文中的90度混合電橋采用ANAREN公司的11303-3。90度混合電橋其等效的分支線耦合器的電路圖如圖2所示。盡管90度混合電橋和分支線耦合器具有相同的功能，但是就395MHz-455MHz頻率而言，實現體積相差甚遠，11303-3器件的封裝面積為16mm*12mm，如果在RO4350B 20mil厚基材上設計395MHz-455MHz分支線耦合器，其占用的布板面積約為100mm*100mm。運用奇偶模分析方法分析分支線耦合器[2]，我們可以得到圖2中 (c) (d)電路在電氣功能上是完全等效的，圖2中電路和電路在電氣功能上是完全等效的。當然，我們也可以借助安捷倫仿真軟件Advanced Design System (ADS) 進行S參數仿真，以驗證上述結論。
圖2、90度混合電橋的微帶等效電路
通過上述分析，我們可以看出90度混合電橋和傳統的Doherty合成器具有完全相同的電氣性能，對于低頻應用而言，90度混合電橋?qū)崿F(xiàn)面積更小。

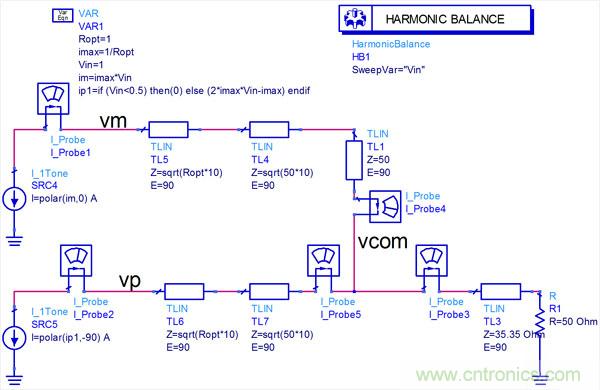

Doherty放大器的基本工作原理是有源負載牽引[3]。正如圖1所示，Doherty放大器由載波放大器和峰值放大器組成，Doherty合成器將在載波放大器和峰值放大器連接在一起。為了能夠更好的理解Doherty放大器的工作原理，本文用安捷倫的Agilent’s Advanced Design System (ADS)軟件搭建了仿真工程如圖3所示。在仿真工程中，我們將把功率放大管抽象成理想的壓控電流源，在歸一化輸入電壓前提下，通過圖3中的VAR expression控件設置 載波放大器和峰值放大器電流，載波放大器和峰值放大器電流和輸入電壓的關系曲線如圖4左上子圖所示。
圖3、Doherty 放大器工作原理仿真工程

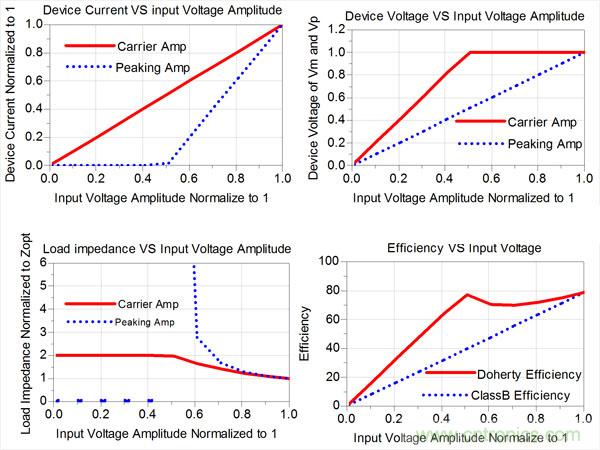

當歸一化輸入電壓為（0~0.5）時，輸出匹配電路呈獻給載波放大器的阻抗是所對應的傳統AB類放大器阻抗的兩倍，如圖4左下子圖所示。由于輸出匹配電路阻抗提高到傳統AB類放大器的兩倍，所以當歸一化輸入電壓達到0.5時，載波放大器將達到傳統放大器臨界飽和點，因此效率也將達到臨界飽和點的效率，比如B類放大器的臨界飽和效率為Pi/4。在這個輸入電壓范圍內載波放大器和基于同樣器件設計的傳統AB類放大器相比，因?yàn)檩d波放大器輸出匹配電路所呈現的阻抗是傳統AB類放大器的兩倍，所以理論上載波放大器的增益將要高出AB類放大器3dB，輸出1dB壓縮點降低3dB。
當歸一化輸入電壓為（0.5~1）時，峰值放大器開始工作導通，峰值放大器輸出的電流在Doherty有源負載牽引技術中扮演重要作用。如圖4右上子圖所示，在歸一化輸入電壓為（0.5~1）范圍內載波放大器始終保持在臨界飽和狀態，所以載波放大器的效率始終保持在臨界飽和效率，載波放大器輸出匹配電路所呈現的阻抗也將由2Zopt調制到Zopt，相對應的峰值放大器輸出匹配電路所呈現的阻抗將有無窮大調制到Zopt，如圖4左下子圖所示。此時歸一化的峰值放大器的漏極電壓也將由0.5調制到1，因此峰值放大器也將由臨界飽和效率的50%，逐步提高到臨界飽和效率，最終Doherty放大器的合成效率如圖4右下子圖所示。同樣我們也可以通過ADS仿真驗證，理想Doherty放大器的輸入輸出功率是完全線性的[4][5]。
圖4、Doherty放大器ADS仿真結果
2、設計實現
本文采用MRFE6S9045N設計實現了緊湊型395MHz-455MHz Doherty放大器，為了對比Doherty放大器的性能，本文也同樣制作調試了基于同樣器件同樣匹配電路的AB類，平衡式放大器，設計實現的Doherty放大器如圖5所示。在輸入端口，我們采用90度混合電橋?qū)⒐Ψ泡斎胄盘?hào)一分為二，分別送給載波放大器和峰值放大器，載波放大器偏置在AB類，靜態偏執電流為350mA。峰值放大器偏置在C類，柵極偏置電壓為1.5V，載波放大器和峰值放大器放大后的信號將通過另一個90度混合電橋合成后輸出。如圖5所示，輸出90度混合電橋的隔離端口的一段50歐姆的開口線，其作用是作為載波放大器和峰值放大器共同的相位補償線。

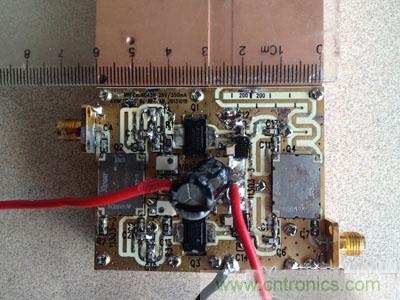

圖5、緊湊型Doherty放大器實物圖
3、測試結果
在本文中，將用連續波單音信號測試所設計的功率放大器性能。選取395MHz和455MHz測試結果羅列如下。

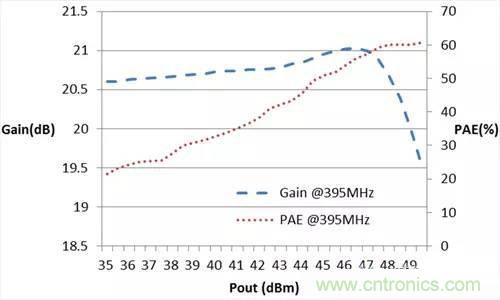

在395MHz處，測試所得的增益和效率對輸出功率的曲線如圖6所示，測試數據顯示在輸出功率為43dBm時，功放漏極效率為43%， 飽和輸出功率高于49dBm。
圖6、395MHz 增益和效率測試數據

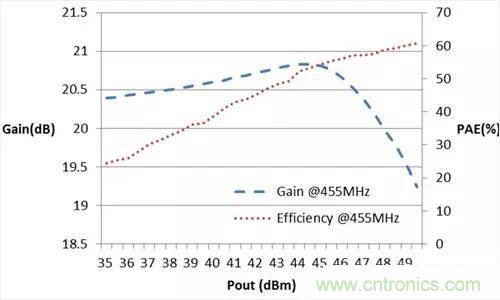

在455MHz處，測試所得的增益和效率對輸出功率的曲線如圖7所示，測試數據顯示在輸出功率為43dBm時，功放漏極效率為45%， 飽和輸出功率高于49dBm。
圖7、455MHz 增益和效率測試數據

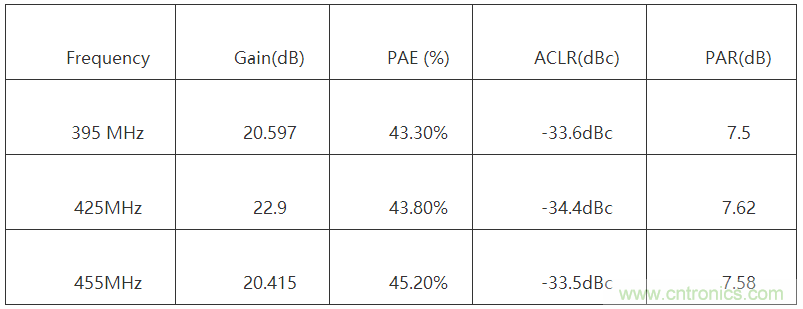

典型的單載波W-CDMA信號測試性能如表1所示，測試所用輸入信號的峰均比為9.9dB（在互補累計分布函數概率為0.01%條件下測得）功放輸出平均功率為43dBm。
表1、Doherty 放大器單載波W-CDMA信號測試性能

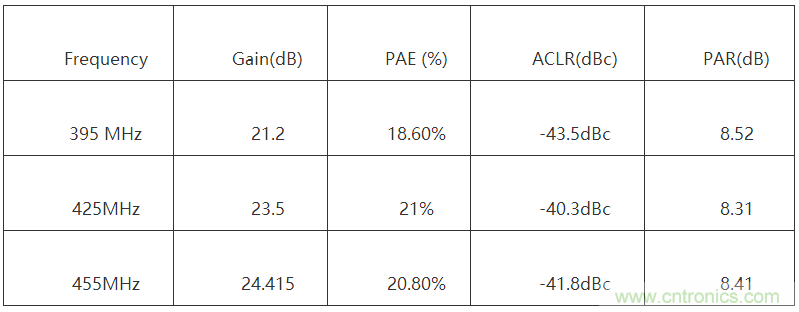

為了對比所設計的Doherty放大器和傳統AB類放大器性能，本文設計調試了一個基于同樣器件和同樣匹配電路的平衡式AB類放大器，典型的單載波W-CDMA信號測試性能如表2所示，測試所用輸入信號的峰均比為9.9dB（在互補累計分布函數概率為0.01%條件下測得），功放輸出平均功率為43dBm，從表2中我們可以看出，對于同樣的43dBm的輸出功率，Doherty放大器呈現了更高的效率，平衡式放大器呈現了更好的線性。
表2、AB類的平衡式放大器W-CDMA信號測試性能
4、結論
本文提出了一種395MHz到455MHz緊湊型Doherty放大器的設計方法， 采用了飛思卡爾公司的LDMOS器件MRFE6S9045N。設計實現了在單載波W-CDMA輸出平均功率為43dBm時，漏極效率高于43%，相對于傳統的Doherty放大器設計方法，本文呈現了一種緊湊型Doherty設計方法，節約了PCB板的面積，并且達到了很好的性能。本文也證明了在低頻段設計應用上，90度混合電橋可以用來作為Doherty的合成器。
本文作者特別感謝飛思卡爾公司提供的幫助，包括提供ADS仿真環境以及測試平臺。
作者：王洪勝 王堯青 趙明，安富利電子元件 （北京射頻與微波實驗室）
