RF信號鏈應用中差分電路的4大優點你了解了沒?

發布時間:2019-10-12 責任編輯:lina

【導讀】當提到通信系統時,比起單端電路,差分電路總是能提供更加優良的性能——它們具有更高的線性度、抗共模干擾信號性能等。今天我們就說說RF信號鏈應用中差分電路的4大優點~

當提到通信系統時,比起單端電路,差分電路總是能提供更加優良的性能——它們具有更高的線性度、抗共模干擾信號性能等。今天我們就說說RF信號鏈應用中差分電路的4大優點~

1. 利用差分電路可以達到比利用單端電路更高的信號幅度

在相同電源電壓下,差分信號可提供兩倍于單端信號的幅度,它還能提供更好的線性度和SNR性能。

RF信號鏈應用中差分電路的4大優點你了解了沒?
圖1. 差分輸出振幅


2. 差分電路對外部EMI和附近信號的串?dāng)_具有很好的抗擾性

這是因為接收的有用信號電壓加倍,噪聲對緊密耦合走線的影響在理論上是相同的,它們彼此抵消。

3. 差分信號產生的EMI往往也較低

這是因為信號電平的變化(dV/dt或dI/dt)產生相反的磁場,再次相互抵消。

4. 差分信號可抑制偶數階諧波

以下展示了連續波(CW)通過一個增益模塊的示例。

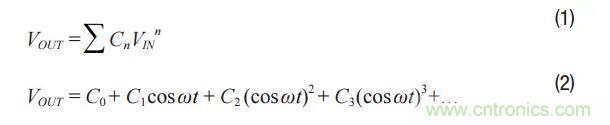

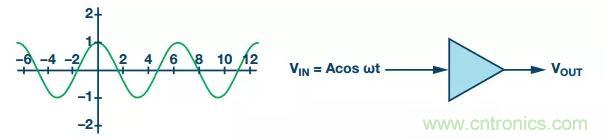

當使用一個單端放大器時,如圖2所示,輸出可表示為公式1和公式2。

RF信號鏈應用中差分電路的4大優點你了解了沒?
圖2. 單端放大器

RF信號鏈應用中差分電路的4大優點你了解了沒?

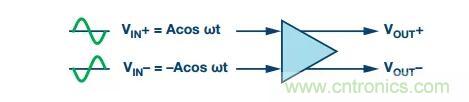

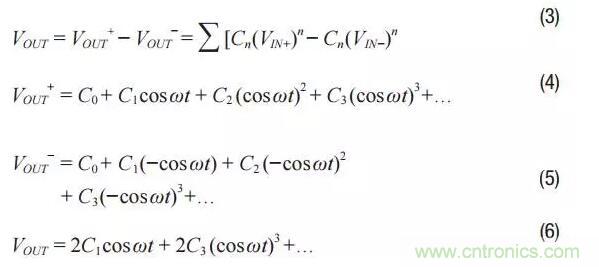

當使用一個差分放大器時,輸入和輸出如圖3所示,表示為公式3、公式4、公式5和公式6。

RF信號鏈應用中差分電路的4大優點你了解了沒?
圖3. 差分放大器
RF信號鏈應用中差分電路的4大優點你了解了沒?

理想情況下,輸出沒有任何偶數階諧波,使得差分電路成為通信系統一個更好的選擇。
