二、案例分析

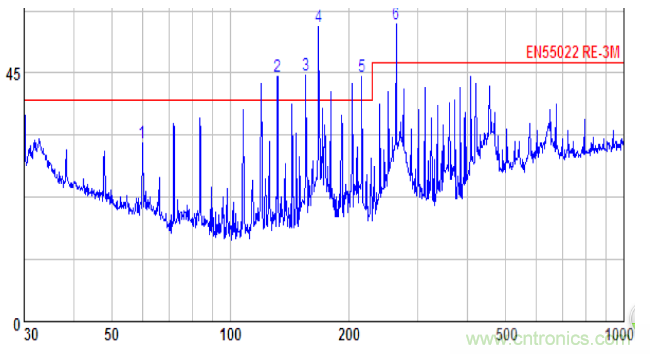

為什么有些時鐘的高次諧波會很容易超標？



分析：

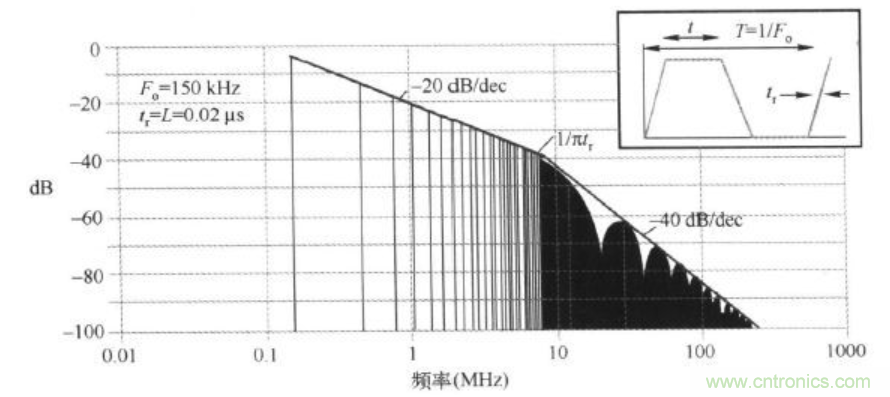

周期信號由于每個取樣段的頻譜都是一樣的，所以他的頻譜呈離散形，但在各個頻點上呈強大的特點，通常成為窄帶噪聲。而非周期信號，由于其每個取樣段的頻譜不一樣，所以其頻譜很寬，而且強度較弱，通常被稱為寬帶噪聲。然而在一般系統中，時鐘信號為周期信號，而數據和地址線通常為非周期信號，因此造成系統輻射超標的通常為時鐘信號。





如何解決時鐘及其諧波超標問題呢？



（一）抑制措施1—使用濾波電路

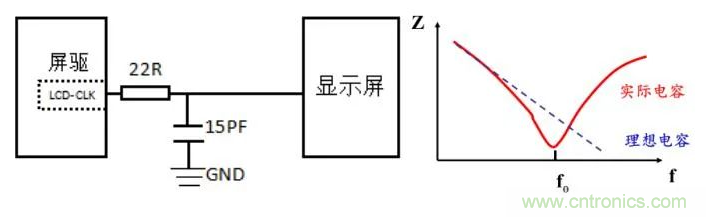

在時鐘信號線靠近輻射源頭增加濾波電路，通過RC時間常數減緩信號的邊沿轉換率；通常采用RC濾波電路，為了得到最理想的端接和防止反射，電阻應該盡量的靠近源端，電容最好放置電阻右邊，如下圖所示：





存在問題：



（1）電感和電容存在寄生參數，高頻效果不理想；

（2）時鐘頻率越來越高，RC濾波效果非常有限；



（二）抑制措施2—屏蔽線纜





分析：



屏蔽線纜是非常有效的措施之一，屏蔽層既能直接遮擋了電纜中差模信號回路的差模輻射，也能為共模電流提供一個返回共模噪聲源的路徑，減小共模電流的回路面積，但是屏蔽線纜也存在以下問題，

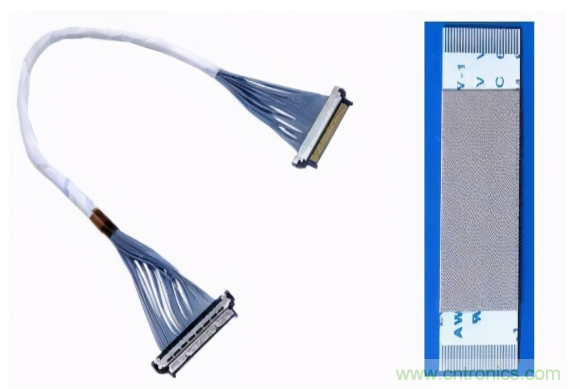

（1）采用導電布屏蔽工藝復雜，人工成本高，效果不夠理想；

（2）采用多層屏蔽FPC排線，成本高，柔韌性不好；

（3）采用微同軸屏蔽效果很好，但是成本很高；



以前傳統的諸如屏蔽，濾波等EMI改善措施的應用已變得越來越困難，這促使設計工程師去探索更可行有效的方法來減少時鐘能量發射，而擴頻時鐘的適時出現則恰如其分的解決了這個問題，并從源頭上——系統時鐘處控制和減少了EMI發射強度。目前，時鐘擴展頻譜技術被廣泛使用在圖像采集、圖像顯示及汽車電子等行業。



（二）抑制措施3—展頻

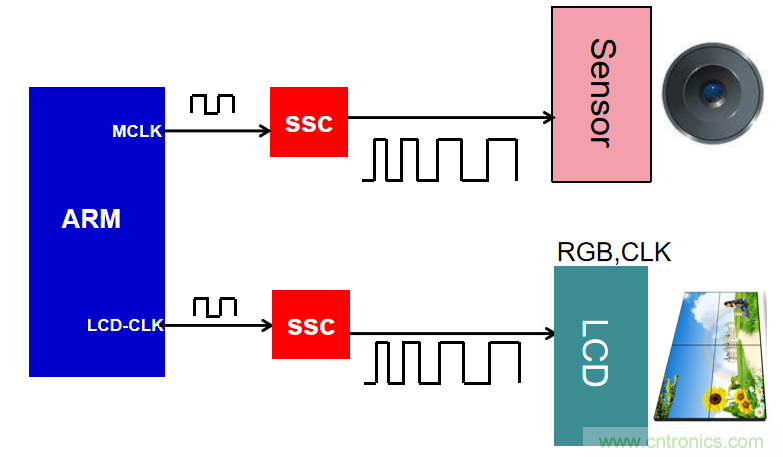

1、在屏?xí)r鐘或攝像頭時鐘增加展頻IC

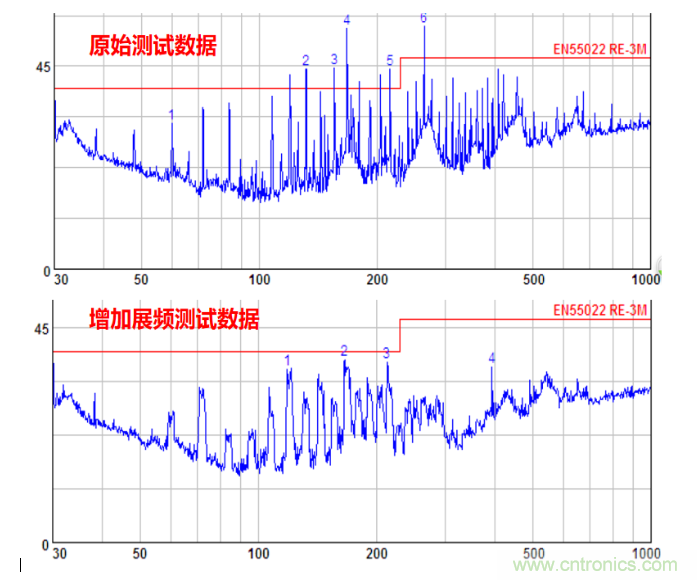

2、應用效果對比測試圖





3、展頻技術原理

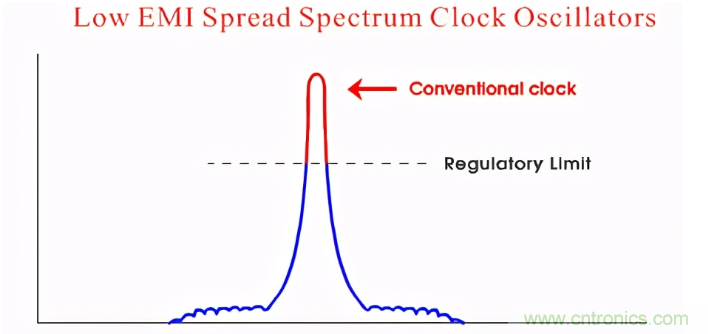

通過對尖峰時鐘進行調制處理，使其從一個窄帶時鐘變?yōu)橐粋€(gè)具有邊帶的頻譜，將尖峰能量分散到展頻區域的多個頻率段，從而達到降低尖峰能量，抑制EMI的效果。





4、展頻的形態——展頻IC和展頻晶振兩種形態





5、展頻技術的優勢



（1）在EMI源處抑制EMI，抑制效果好；

（2）PCB板級方案，便于批量生產和電路標準化；

（3）縮短研發周期，減少屏蔽，過濾，簡化工藝，減少人工成本；

（4）展頻晶振體積小，在車載攝像頭、內窺鏡等體積有要求產品實用度高。



6、實際成功應用案例

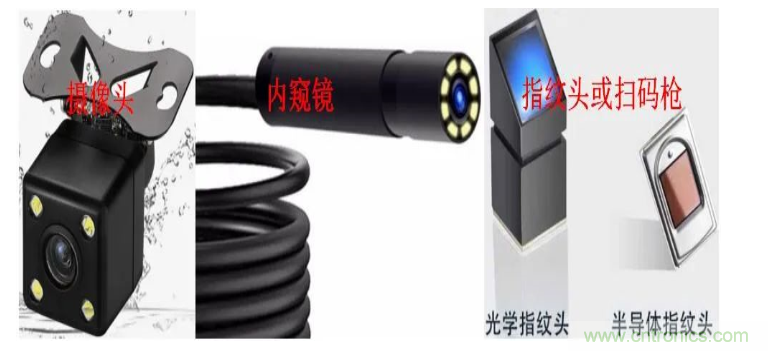

（1）圖像采集類時鐘信號，如攝像頭時鐘，指紋頭等；





（2）圖像顯示類時鐘信號，如屏?xí)r鐘；





（3）晶振、DDR、SD等PCB內部時鐘





三、總結



時鐘擴展頻譜技術在抑制時鐘EMI上的應用，可以在一定程度上簡化EMC對策，降低昂貴的屏蔽材料成本，增強產品大批量生產的一致性，因此在產品的設計初期做EMC設計規劃時，應考慮做好展頻電路的兼容設計，以防產品在上市前因EMI整改困難而焦頭爛額，錯失最好的市場機會！
