對于工業 4.0 和工業物聯網 (IIoT) 的智能工廠設計者而言，需要能夠快速部署緊湊、強大、低延遲和低功耗的自動控制網絡接口。工業以太網 (IE) 正在不斷地滿足各種性能要求，它采用以太網協議下的 PROFINET、EtherNet/IP 或 EtherCAT 等協議，以及修訂版媒體訪問控制 (MAC) 層，以提供工業 4.0 設備所需的低延遲和實時性能。
然而可能面臨的挑戰是，在確保 IE 軟件獲得認證以保證運行可靠和互操作性的同時，為靈活地實施 IE 而收集所有必要的組件。
此外，還存在電源效率和環境方面的問題。例如，IE 網絡通常使用線型或環型網結構，其布線長度要少于星型網絡。然而，線型和環型網要求每個設備提供兩個以太網端口，這使得物理層 (PHY) 的功率耗散成為設計的關鍵。
工業環境中的溫升以及對緊湊型解決方案的需求，使得設計者必須仔細管控 IE 實施的功耗預算。
我們來考慮一個具有 2.5 W 功率耗散預算的 IE 端口，其中現場可編程門陣列 (FPGA)、雙數據速率 (DDR) 存儲器和以太網交換機共消耗 1.8 W。這樣就有 700 mW 可分配給兩個 PHY（圖 1）。

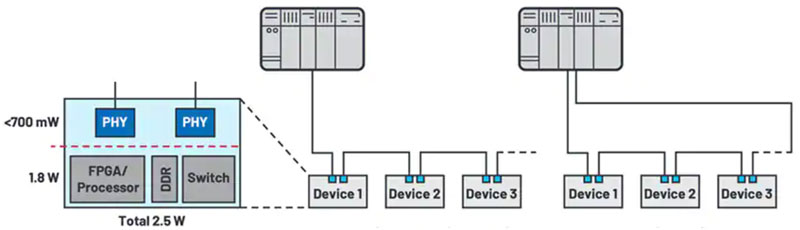

圖 1：以太網線型（中間）或環型（右）架構中的每個設備都需要兩個 PHY（左）。（圖片來源：Analog Devices）
除了滿足具有挑戰性的功率耗散預算要求外，工業設備還需要符合國際電工委員會 (IEC) 和歐洲規范 (EN) 的若干電磁兼容性/靜電放電 (EMC/ESD) 標準。
· IEC 61000-4-2 ESD
· IEC 61000-4-4 電氣快速瞬態 (EFT)
· IEC 61000-4-5 浪涌
· IEC 61000-4-6 傳導抗擾度
· EN 55032 輻射和傳導發射
按照所有這些標準進行測試，成本高且耗時長。而且，如果在測試和認證過程中出現任何問題，就會延長上市時間并增大成本。
參考設計能夠簡化 IE 實施
為了幫助克服與 IE 實施有關的諸多難題，Analog Devices 開發出 Chronous RapID 平臺第 2 代嵌入式參考設計。Chronous 提供了一個全面的 IE 開發環境，包括經過驗證的、成熟的硬件和軟件，以適應常見的 IE 協議。
該開發環境包括兩個以太網 PHY，使其適用于以線型或環型拓?fù)浣Y(jié)構聯網的設備。有三種板卡可供選擇，具體包括 EtherCAT (EV-RPG2-ECZ)、EtherNet/IP (EV-RPG2-ENZ) 和 PROFINET (EV-RPG2-PNZ) 的預認證軟件。EV-RPG2 評估套件（圖 2）提供了一個全面的開發環境，包括:
· 基板 — 帶有 ADIN2299 RapID 第 2 代具有認證協議軟件的模塊
· 帶有通用插頭適配器的壁插式交流 (AC) 適配器
· USB A公頭到 USB micro B 公頭的電纜
· 以太網電纜

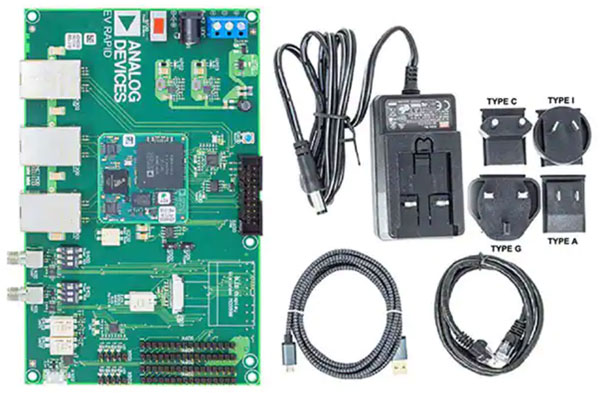

圖 2：EV-RPG2 評估套件包括快速部署 IE 網絡設備所需的一切。（圖片來源：Analog Devices）
利用 EV-RPG2 開發套件，設計者能夠在進行集成之前快速驗證主處理器與智能工廠設備（如可編程邏輯控制器 (PLC)）之間的通信路徑。除了預先經過測試的軟件外，EV-RPG2 還具有低功耗的特點，已經按照相關的 IEC 和 EN 標準進行了測試，并支持針對各種使用案例進行定制。
ADIN2299 模塊具有適合嵌入式應用的小尺寸，以及低功耗和低延遲的特點。該模塊是一種全面的、預先經過測試的解決方案，能為應用處理器管理工業協議和網絡流量，并加速 IE 與現場設備的集成。這種解決方案包括一個通信控制器、協議棧、閃存、RAM、從控制器和兩個 PHY 接口，以及 EtherCAT、PROFINET 實時 (RT) 或同步實時 (IRT) 和 EtherNet/IP 網絡所需的特定軟件（圖 3）。

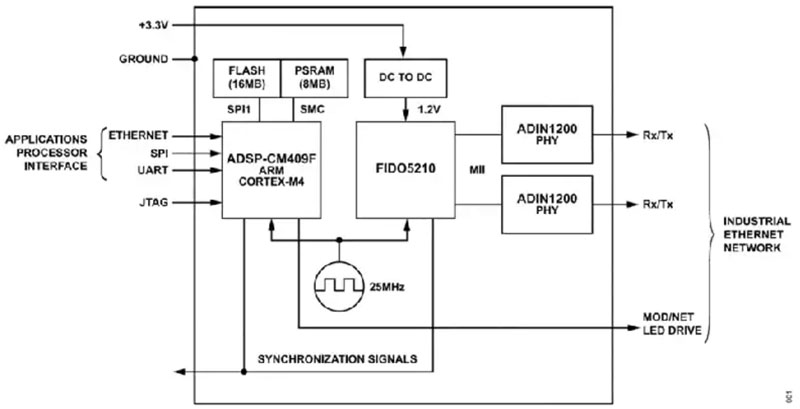

圖 3：ADIN2299 模塊具有適合嵌入式應用的小尺寸，并有兩個以太網 PHY（右）。（圖片來源：Analog Devices）
ADIN2299 嵌入式 IE 模塊中的 PHY 使用兩個 ADIN1200 低功耗、單端口 10 Mbps 和 100 Mbps 以太網收發器。ADIN1200 有一個節能型以太網 PHY 核心、模擬電路、輸入和輸出時鐘緩沖、管理接口和子系統寄存器、MAC 接口和控制邏輯。ADIN1200 的其他特點包括：
· 符合 10BASE-Te/100BASE-TX IEEE 802.3 標準
· 媒體獨立接口 (MII)、精簡型 MMI (RMII) 和精簡型千兆 MMI (RGMII) MAC 接口
100BASE-TX RGMII 延遲：發送 <124 ns，接收 <250 ns
100BASE-TX MII 延遲：發送 <52 ns，接收 <248 ns
· 符合
IEC 61000-4-4 電氣快速瞬變 (EFT) (±4 kV)
IEC 61000-4-5 浪涌 (±4 kV)
IEC 61000-4-6 傳導抗擾度
EN55032 輻射和傳導發射（A 級）
· -40°C 至 +105°C 環境工作范圍
· 1.8 V 時，100BASE-TX 的功耗為 139 mW
· 5 × 5 mm，32 引線框架芯片比例封裝 (LFCSP)（圖 4）

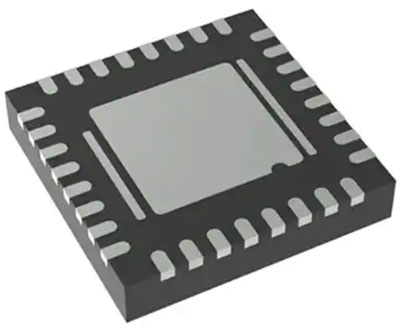

圖 4：ADIN1200 以太網收發器堅固耐用，其 5 mm2 LFCSP 封裝支持緊湊型解決方案。（圖片來源：Analog Devices）
結語
PROFINET、EtherNet/IP 和 EtherCAT 等 IE 協議可以支持工業 4.0 所需的低延遲自動化和控制網絡接口的需求。為了在確?；ゲ僮餍缘耐瑫r加速 IE 部署并降低成本，Analog Devices 推出了一款具有高效 PHY 的參考設計和豐富的預認證軟件套件。
（來源：ADI公司，作者：Jeff Shepard）
