從1946年泰克誕生,到2024年新年伊始,示波器從第一臺商用示波器到模擬示波器再到數字示波器,以及如今的下一代模擬信號測量不斷精益求精,泰克都做了什么?在辭舊迎新之際,我們一起探索泰克創新歷程,尋跡示波器發展趨勢。

泰克示波器的歷史可以追溯到70多年前。當時,霍華德·沃倫(Howard Vollum)和杰克·默多克(Jack Murdock)還從未想過要建立起一個商業公司。直到1945 年 12 月,來自波特蘭東南部的兩位朋友為他們的電子公司起草了公司章程,將他們的企業定義為“安裝、修理、服務和銷售、購買、制造以及以其他方式獲得和交易無線電和其他儀器的企業。但他們真正想到的是“其他儀器”,就是陰極射線示波器。

商用示波器的由來

Vollum是一位才華橫溢的年輕電子工程師,雖然個人沉默寡言,但他擁有里德學院的物理學學位,并因其戰時在信號兵團的雷達工作而獲得軍團勛章,他擔任總裁兼總工程師。Murdock是戰前電器店的老板,性格開朗,對商業有敏銳的頭腦,他擔任副總裁兼總經理。

作為技術主管,Vollum 決定讓泰克生產一種獨特的儀器,即示波器,被人們稱為工程師的眼睛。Vollum 從他的雷達工作中知道,當時的商用示波器自第一次世界大戰以來變化不大,但可悲的是這并不夠用,因?yàn)樗鼈兲峁┑耐ǔJ怯∠笫降碾娦盘?hào)圖像,而不是對相關現象的精確測量,當時的他就確信新一代工程師真正需要這種精確測量。

他認為,在雷達、無線電、電視和當時尚未發明的相關技術的發展中,一種更復雜的儀器將變得不可或缺。不過,他估計整個世界市場不超過700臺。這符合 Vollum 和 Murdock 的雄心壯志,他們將泰克設想為一家具有家庭氛圍的小公司,其工資單上可能有十幾名員工。

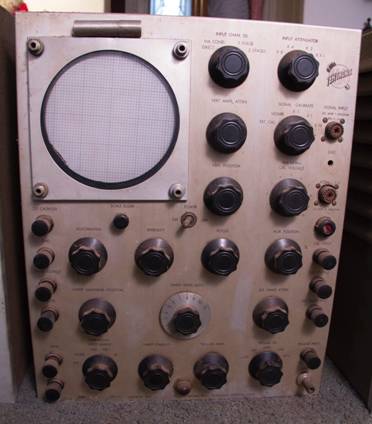

當Murdock開始購買和儲存公司能買得起的所有剩余電子產品時,Vollum去他父母家的地下室工作,并創造了一個叫做 501 的龐大裝置。它高 18 英寸,長兩倍,寬兩倍,重量幾乎和它的創造者一樣重,但它奏效了。沒過多久,Vollum 的長凳上就擺放著一個縮小版的生產原型 511,它的大小與單抽屜文件柜差不多,側面有百葉窗,表面有一個 5 英寸的陰極射線管屏幕,周圍有 30 個黑色旋鈕,它重 65 磅,被認為是便攜式的,可以由一個人舉起。


從模擬示波器到下一代模擬信號測量,示波器創新歷程


就這樣,泰克公司成為商用示波器的創始者。1946年,泰克公司研發出的世界上第一臺商用示波器Vollumscope,使用了大量的晶體管,是當時速度最快、精度最高和最便攜的示波器。

作為工程師“眼睛”的示波器,從此能將肉眼看不見的電信號轉換成可視化的圖像,被廣泛應用于電子測量、調試、教育等領域。

自 1946 年成立以來,泰克一直是全球示波器技術的領導者,70 多年來不斷推陳出新,從模擬示波器到數字示波器,再到新時代示波器不斷在性能指標上精益求精、軟件支持應用領域愈加靈活多變以及不斷與時俱進的新功能新體驗,泰克始終走在示波器創新的前沿。

回首模擬示波器的年代

模擬示波器讓泰克逐漸在行業中嶄露頭角。在 20 世紀 40 年代和 50 年代,泰克推出了一系列經典的模擬示波器,如 511、521 和 541 等型號。這些示波器采用了陰極射線管(CRT)顯示技術,能夠?qū)崟r(shí)顯示電信號的波形,為工程師提供了一種直觀、可靠的測量工具。此類設備能夠利用圖形來表示電信號,從而將電壓轉換為一種可見的形式并顯示在屏幕上。這種轉換對我們觀察電信號的行為(例如頻率、振幅和失真情況)有著至關重要的意義,并能夠幫助我們直觀地了解電子信號的各種特性。


從模擬示波器到下一代模擬信號測量,示波器創新歷程型號511


模擬示波器的正常運行是在幾個關鍵組件的共同作用下實現的,包括陰極射線管CRT、垂直放大器、時基、水平放大器、電源。CRT是整個模擬示波器運行的核心,其中的電子束能夠形成被測電信號的可見軌跡,其過程包括垂直放大、時基控制、水平放大。

此類示波器功能廣泛,可供教學實驗室、電子產品維修部門、研發機構和業余愛好者用于各種教學和故障排除工作。作為一種教學工具,模擬示波器可將各種理論性的電子學概念與實際應用相互融合,從而為學生帶來無比寶貴的實踐信息。

模擬示波器顯示波形的方式頗具美感,在音頻工程等重視細微波形差異的領域尤其如此。在音頻工程領域,模擬示波器對于分析音頻信號、評估聲音質量以及確保錄音和現場設置的保真度有著至關重要的意義。如今越來越多的發燒友和專業人士開始醉心于復古電子產品,而模擬示波器能夠兼容各種老舊技術,因此成為了維修此類產品時不可或缺的重要工具。

模擬示波器的定制和改裝包括增加帶寬、提升靈敏度以及用于藝術用途等等;這也是此類示波器所具備的一種獨一無二的魅力。

盡管模擬示波器具有獨特以上優勢,但與數字示波器相比,模擬示波器仍然存在存儲空間有限和高級功能不足等缺點。然而,特定的專屬應用領域仍然能夠確保模擬示波器具有一定的實用性。

數字示波器的更迭

在歌頌?zāi)M示波器這一偉大創新的同時,我們也不會忘記數字示波器為我們帶來的巨大變革。這些先進的工具在模擬型號的基礎上對功能進行了大幅強化:

? 增強型數據分析:數字示波器具有更出色的數據存儲和檢索能力,可幫助用戶執行更加全面的信號分析。
? 精確性和可靠性:數字格式的信息能夠提供更加準確的讀數,這一點對復雜的電子測試來說至關重要。
? 易用性:現代化的界面可保證數字示波器更加簡單易用,從而降低新用戶的學習成本。


從模擬示波器到下一代模擬信號測量,示波器創新歷程


隨著數字技術的發展,泰克在 20 世紀 70 年代推出了一款數字示波器,Tektronix 465。這是一款功能強大的便攜式晶體管示波器,迅速成為數字邏輯設計人員的標準儀器,曾兩次用于數字設計革命,幫助視頻游戲行業誕生了Pong 和第一臺具有高分辨率彩色圖形的個人電腦 Apple II。此后,在80年代模擬示波器開始讓位于數字示波器,90年代之后泰克不斷推出數字示波器的新產品,如 DPO、MDO、MSO 等系列,不斷提高示波器的帶寬、采樣率和存儲深度等性能指標。

數字示波器是任何設計、制造或維修電子設備的人不可或缺的工具。在當今快節奏的世界中,工程師需要最好的工具來快速準確地解決他們的測量挑戰。作為工程師的眼中之眼,數字示波器是應對當今苛刻測量挑戰的關鍵。

數字示波器的用途不僅限于電子領域。使用適當?shù)膫鞲衅?,?shù)字示波器可以測量各種現象。傳感器是一種響應物理刺激(如聲音、機械應力、壓力、光或熱)產生電信號的設備。麥克風是將聲音轉換為電信號的傳感器。

從物理學家到維修技術人員,每個人都在使用數字示波器。汽車工程師使用數字示波器將來自傳感器的模擬數據與來自發動機控制單元的串行數據相關聯;醫學研究人員使用數字示波器測量腦電波。其應用場景的可能性是無窮無盡的。

近年來的全新一代示波器

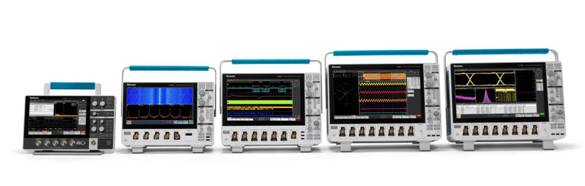

進入 21 世紀,泰克又推出了一系列新時代示波器,如 MSO5 系列、MSO6 系列和 MDO3、MSO4,以及全新2系和剛剛推出的4系列B MSO 系列等。這些示波器采用了最新的技術,如高清顯示屏、觸摸操作、無線連接等,為工程師提供了更加便捷、高效的測量工具。


從模擬示波器到下一代模擬信號測量,示波器創新歷程

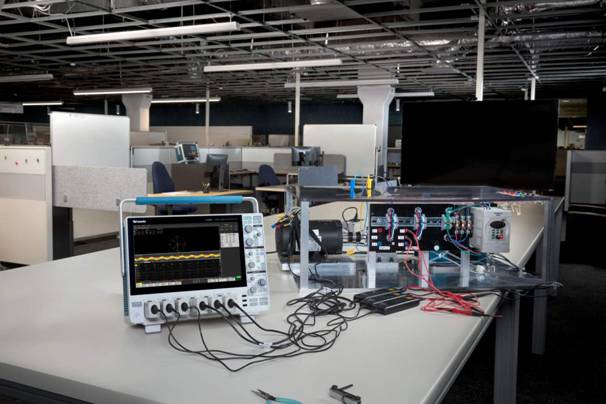

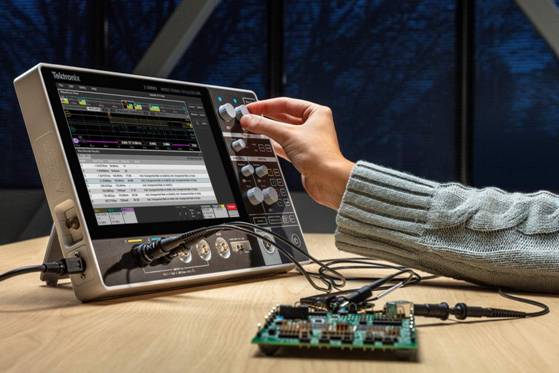

近年來,混合信號示波器的創新使其能夠更好地適應各種應用場景,滿足用戶在不同領域的需求,以全新2系列MSO為例,它聚焦客戶體驗,打造服務廣大工程師的個人測試終端新概念,實現輕薄的便攜性,以及更為全面的測試、分析功能。新2系可以選配任意函數發生器(AFG)、碼型發生器、電壓表和頻率計數器等內置功能,成功地把多種儀器功能置入到同一臺設備中,在減少要攜帶或要購買的儀器數量的同時,又提高了可以完成的工作數目。新2系可以在工作臺與測試現場之間無縫移動,為傳統示波器擴展出全新的應用場景。


從模擬示波器到下一代模擬信號測量,示波器創新歷程


再到最新發布的4系列B MSO,專門面向需要卓越的精度、多功能性和易用性的嵌入式產品設計人員,其帶寬為 200 MHz 至 1.5 GHz,具有高達 16 位的垂直分辨率和 6.25 GS/s 的實時采樣率,并可實現與先前版本的 4 系列同樣出色的信號保真度。此外,該產品不僅繼承了前代產品備受好評的觸控式用戶界面,而且對處理器系統進行了升級??蛻魰?huì)驚喜地發現,4 系列 B MSO 用戶界面的響應速度可達先前產品的兩倍以上,且高級分析功能的運行速度也有明顯提升。


從模擬示波器到下一代模擬信號測量,示波器創新歷程


展望2024年,泰克示波器將繼續致力于創新和卓越。隨著半導體、汽車、高速接口技術等領域的不斷發展,電子測試和測量的需求將變得更為復雜和多樣化。泰克示波器有望在這個充滿挑戰和機遇的新時代中繼續引領潮流,為客戶提供更先進、更智能的解決方案。

在這新年的開始,讓我們共同期待泰克示波器在電子技術領域再創輝煌,繼續為科技進步做出卓越貢獻。愿泰克示波器與時俱進,創新不斷,為全球工程師和科學家創造更多可能性,成就更加輝煌的明天。
