問：DAC電源相位噪聲傳播路徑

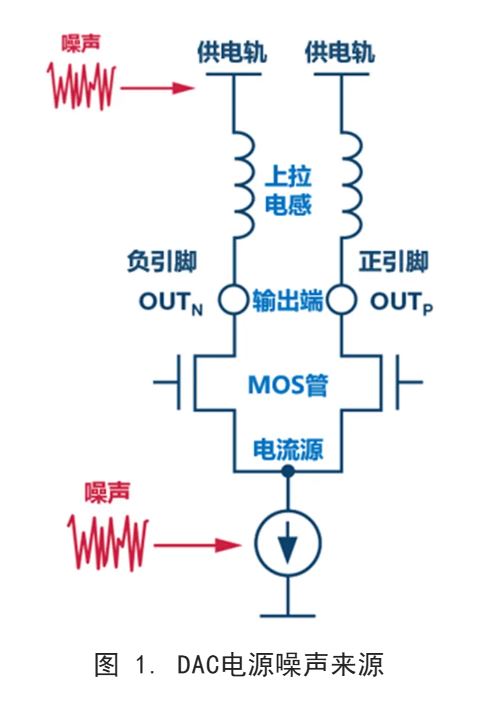

芯片上的所有電路都必須通過某種方式供電，這就給噪聲傳播到輸出端提供了很多機會。不同電路電源噪聲的傳播路徑也不一樣，下面著重指出了幾種常見的 DAC 電源噪聲傳播路徑。如下圖，DAC輸出端通常由電流源和MOS管組成，MOS管引導電流通過正引腳或負引腳供電。電流源從外部電源獲得功率，任何噪聲都會反映為電流波動。

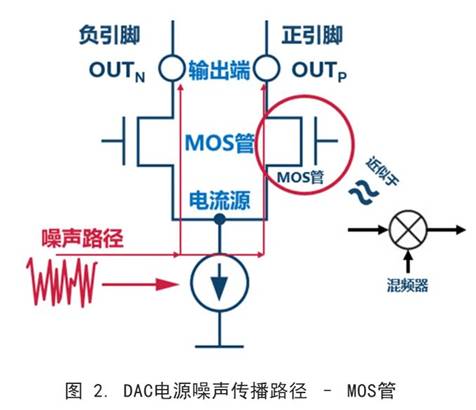

1. MOS管電流源的噪聲可以經過MOS管到達輸出端，但這僅解釋了噪聲的耦合現象。

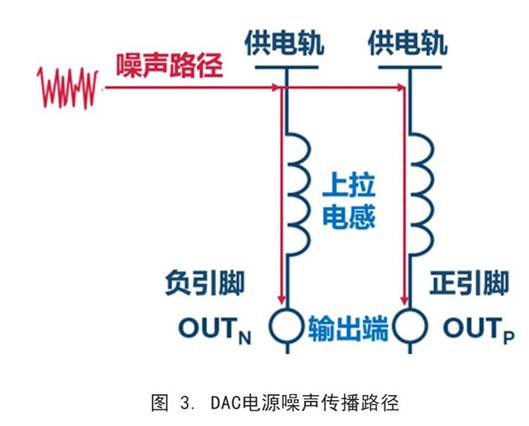

要貢獻相位噪聲，此噪聲還需要通過MOS管混頻到載波頻率。這里的MOS管，相當于一個平衡混頻器。2. 上拉電感上拉電感是另一條噪聲路徑，噪聲從供電軌流至輸出端。
這里任何供電軌和負載的變化，都會引起電流變化，從而又一次把噪聲混頻到載波頻率。3.更多噪聲傳導路徑一般來說，如果開關切換能夠把噪聲混頻到載波頻率， 這些開關電路都是電源相位噪聲的貢獻者。分析相位噪聲對于上面提到的混頻現象，要快速模擬所有這些行為并且去改善是相當困難的。相反，通過測量電源抑制比的做法，快速了解哪些電源對噪聲敏感，然后針對性地選擇一些高精度低噪聲的電源，才能事半功倍。
