中心議題：

• 介紹轉速測量及控制的基本原理
• 直流電機轉速測量系統的軟硬件設計
• 測試該系統并得出結論

解決方案：

• 采用單片機C8051F060作為主控制器
• 采用C8051F060片內的D／A轉換器DAC0的輸出控制直流電機的電壓
• 采用C8051F060中的INT0中斷對轉速脈沖計數

引 言
隨著單片機的不斷推陳出新，特別是高性價比的單片機的涌現，轉速測量控制普遍采用了以單片機為核心的數字化、智能化的系統。本文介紹了一種由單片機C8051F060作為主控制器，使用霍爾傳感器進行測量的直流電機轉速測量系統。

轉速測量及控制的基本原理
a.轉速測量原理
轉速的測量方法很多，根據脈沖計數來實現轉速測量的方法主要有M法(測頻法)、T法(測周期法)和MPT法(頻率周期法)，該系統采用了M法(測頻法)。由于轉速是以單位時間內轉數來衡量，在變換過程中多數是有規律的重復運動。根據霍爾效應原理，將一塊永久磁鋼固定在電機轉軸上的轉盤邊沿，轉盤隨測軸旋轉，磁鋼也將跟著同步旋轉，在轉盤下方安裝一個霍爾器件，轉盤隨軸旋轉時，受磁鋼所產生的磁場的影響，霍爾器件輸出脈沖信號，其頻率和轉速成正比。脈沖信號的周期與電機的轉速有以下關系：

式中：n為電機轉速；P為電機轉一圈的脈沖數；T為輸出方波信號周期
根據式(1)即可計算出直流電機的轉速。

霍爾器件是由半導體材料制成的一種薄片，在垂直于平面方向上施加外磁場B，在沿平面方向兩端加外電場，則使電子在磁場中運動，結果在器件的2個側面之間產生霍爾電勢。其大小和外磁場及電流大小成比例?；魻栭_關傳感器由于其體積小、無觸點、動態特性好、使用壽命長等特點，故在測量轉動物體旋轉速度領域得到了廣泛應用。在這里選用美國史普拉格公司(SPRAGUE)生產的3000系列霍爾開關傳感器3013，它是一種硅單片集成電路，器件的內部含有穩壓電路、霍爾電勢發生器、放大器、史密特觸發器和集電極開路輸出電路，具有工作電壓范圍寬、可靠性高、外電路簡單<輸出電平可與各種數字電路兼容等特點。

b.轉速控制原理
直流電機的轉速與施加于電機兩端的電壓大小有關，可以采用C8051F060片內的D／A轉換器DAC0的輸出控制直流電機的電壓從而控制電機的轉速。在這里采用簡單的比例調節器算法(簡單的加一、減一法)。比例調節器的輸出系統式為：

式中：Y為調節器的輸出；e(t)為調節器的輸人，一般為偏差值；Kp為比例系數。

從式(2)可以看出，調節器的輸出Y與輸入偏差值e(t)成正比。因此，只要偏差e(t)一出現就產生與之成比例的調節作用，具有調節及時的特點，這是一種最基本的調節規律。比例調節作用的大小除了與偏差e(t)有關外，主要取決于比例系數Kp，比例調節系數愈大，調節作用越強，動態特性也越大。反之，比例系數越小，調節作用越弱。對于大多數的慣性環節，Kp太大時將會引起自激振蕩。比例調節的主要缺點是存在靜差，對于擾動的慣性環節，Kp太大時將會引起自激振蕩。對于擾動較大，慣性也比較大的系統，若采用單純的比例調節器就難于兼顧動態和靜態特性，需采用調節規律比較復雜的PI(比例積分調節器)或PID(比例、積分、微分調節器)算法。

系統的硬件軟件設計
a.硬件設計

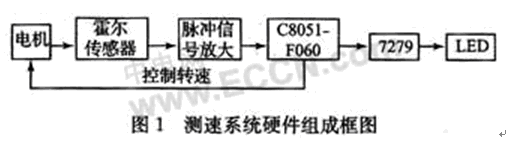

本系統采用單片機C8051F060作為主控制器，使用霍爾傳感器測量電機的轉速，通過7079最終在LED上顯示測試結果。此外，還可以根據需要調整控制電機的轉速，硬件組成由圖1所示。


控制器C8051F060主要完成轉速脈沖的采集、16為定時計數器計數定時、運算比較，片內集成的12位DAC0控制轉速，并且通過7279顯示接口芯片實現數碼顯示等多項功能。系統采用外部晶振，系統時鐘SYSCLK等于18432000，T0定時1 ms，初始化時TH0=(-SYSCLK／1 000)》8；TL0=-SYSCLK／1 000。等待1 s到，輸出轉速脈沖個數N，計算電機轉速值。將1 s內的轉速值換算成1 min內的電機轉速值，并在LED上輸出測量結果。

b.軟件設計

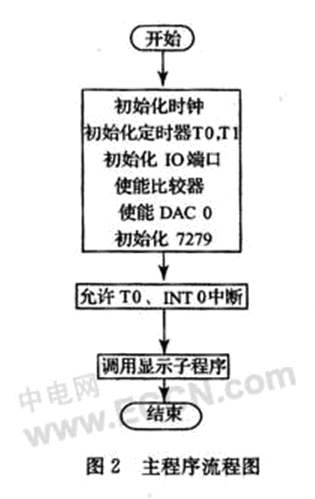

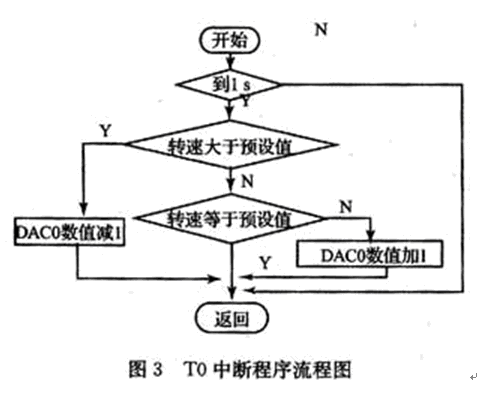

本系統采用C8051F060中的INT0中斷對轉速脈沖計數。定時器T1工作于外部事件計數方式對轉速脈沖計數；T0工作于定時器方式均工作于方式1。每到1 s讀一次計數值，此值即為脈沖信號的頻率，根據式(1)可計算出電機的轉速。由于直流電機的轉速與施加工于電機兩端的電壓大小有關，故將實際測得的轉速值與預設的轉速值比較，若大于預設的轉速值則減小DAC0的數值，若小于轉速預設的轉速值則增加DAC0的值調整電機的轉速，直到轉速值等于預設定的值，這樣就實現了對電機轉速的控制，主程序和T0中斷流程圖如圖2、3所示。


實驗測試結果

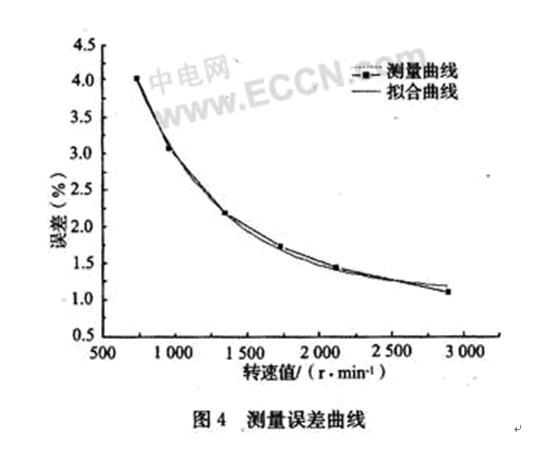

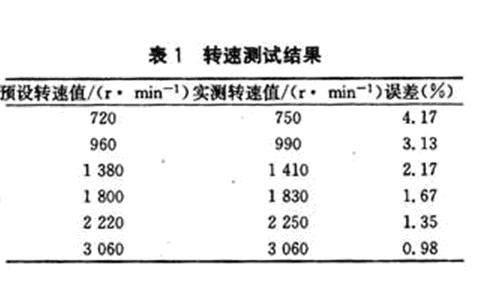

首先在軟件中給出轉速預設值，即給定常量speed的值，觀察速度穩定后七段數碼管的數值，比較實際測量的轉速值和預設轉速值，計算測量誤差，評價測量的準確性，測試結果如表1所示。根據實驗測試和誤差分析繪制了測量誤差曲線，如圖4所示。誤差分析表明，轉速測量誤差在5％以內，并且隨著轉速預設值的增加測量誤差愈小，呈指數形式下降，函數關系如式(3)所示。


結 論
本測速系統采用集成霍爾傳感器敏感速率信號，具有頻率響應快、抗干擾能力強等特點?；魻杺鞲衅鞯妮敵鲂盘柦?jīng)信號調理后，通過單片機對連續脈沖記數來實現轉速測控，并且充分利用了單片機的內部資源，有很高的性價比。經過測試并對誤差進行分析發現，該系統的測量誤差在5％以內，并且在測量范圍內轉速越高測量精度越高。所以該系統在一般的轉速檢測和控制中均可應用。
