機遇與挑戰:
- MEMS組合傳感器銷售額未來五年將強勁增長
- MEMS組合傳感器在消費應用與汽車應用領域前景光明
市場數據:
- 未來五年MEMS組合傳感器合計銷售額將增長到現在的50倍
- MEMS組合傳感器的銷售額到2015年將接近12億美元
據IHS iSuppli公司的MEMS市場簡報,基于MEMS的多傳感器封裝,即所謂的“組合”傳感器,將在消費應用與汽車應用領域具有非常光明的前景,未來五年在這兩個領域的合計銷售額將增長到現在的50倍。
MEMS組合傳感器在單一的傳感器封裝中含有加速計、陀螺儀或電子羅盤的不同組合。這類傳感器的銷售額到2015年將接近12億美元,而2010年略低于2400萬美元,2010-2015年的復合年度增長率高達120%。預計今年增長率將達到三位數,而且這種趨勢將保持到2013年,凸顯這類傳感器在汽車與消費電子領域的商機巨大。例如,2011年銷售額預計將達到7090萬美元,比2010年的2360萬美元大增200%,其中消費應用將占到4810萬美元,汽車應用占2280萬美元。
組合傳感器通過在單一封裝中整合更多功能,可以節省空間與成本。這種MEMS傳感器在以下情況下非常有用:價格壓力較大和電路板空間有限,如手機;由于強制要求采用某些技術,成本成為關鍵因素,這種情況在汽車領域常見。

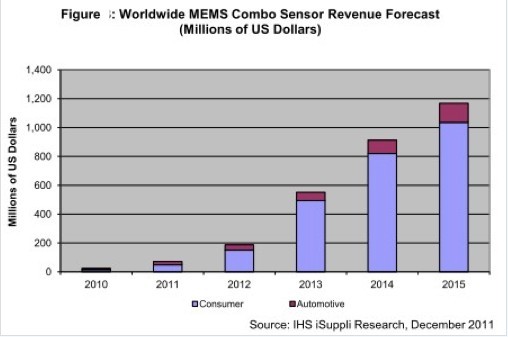

未來幾年,消費領域?qū)⒃诮M合傳感器銷售額中繼續占有較大份額,其銷售額到2015年將增長到10億美元,汽車領域是1.318億美元,如下圖所示。
對于汽車領域來說,由于政府強制采用的各種安全系統成為汽車的標準設備,汽車廠商面臨降低成本的壓力,促使其尋求采用更小、更有效率和生產成本較低的組合傳感器。
根據封裝中所含的器件的不同,組合傳感器的配置可以有不同變化。例如,在消費領域,一個6DOF(6自由度)羅盤模組通常包含一個三軸加速計外加一個3軸羅盤;在使用慣性傳感器的時候,該器件就被稱為慣性傳感器測量單元(IMU)。相比之下,一個9DOF由一個3軸羅盤、3軸陀螺儀和3軸加速計組成;而一個10DOF則包含9DOF中的所有器件,外加一個壓力傳感器用于測量高度。同時,4DOF至6DOF的組合傳感器正在汽車領域出現,主要是不帶羅盤的慣性IMU。
目前供應組合傳感器的廠商包括德國博世,主要供其穩定控制系統使用;芬蘭VTI Technologies,用于德國廠商Continental AG的穩定制造系統。
組合傳感器開始在手機與平板電腦中嶄露頭角
在消費應用方面,多數加速計目前都是以單獨的、分立器件形式出貨。這些分立器件將在未來四年主導手機市場。從2013年開始,將逐漸整合在6軸IMU之內,這將在2015年成為組合傳感器的主要形式。
但是,在6軸羅盤模塊中的整合則是另一種情形,由于加速計和羅盤需要安置在手機中的不同位置,導致其沒有明顯的成本優勢,因此這種整合仍將無足輕重。在手機中,運動傳感器需要靠近手機的中心,而羅盤則需要遠離電磁干擾源。
受黑匣解決方案的營業收入機會誘惑,有些9軸IMU將被幾家OEM廠商采用,但由于其尺寸較大,不適用于手機,所以其占有率將很有限。
同時,由于平板電腦有更多可用空間,組合傳感器可能在平板電腦領域得到更廣泛的使用。在該領域,6軸IMU將占有優勢,6軸羅盤和9軸IMU在平板電腦領域?qū)⒈仁謾C(jī)領域更加流行。
組合傳感器的其它消費應用領域包括筆記本電腦、相機、MP3播放器和遙控器。
迄今為止,供應6軸羅盤的廠商一直是日本的Asahi Kasei Microdevices (AKM) Inc.和愛知制鋼;意大利-法國企業意法半導體和德國Bosch Sensortec。6軸IMU也可以從意法半導體和美國InvenSense Inc.獲得。
