光纖傳感器基本原理

隨著工藝水平的提高，光纖技術目前相對成熟。光纖傳感器即為應用光纖傳輸?shù)幕驹斫M合的一個廣電感應系統。通常的光纖傳感系統由光源、光導纖維、光傳感元件，光調制元件和信號處理部分組成。其工作原理如下圖所示：光源發出的光經過光導纖維進入光傳感元件，而在光傳感元件中受到周圍環境場的影響而發生變化的光再進入光調制機構，由其將傳感元件測量的參數調制成幅度、相位、偏振等信息，這一過程稱為光電轉換過程，最后利用微處理器進行信號分析。

如前所述可以看出光纖傳感器的傳感機理和電磁傳感器的傳感機理是相似的，但是光纖傳感器由于其測量信號的載體是激光，其在光導纖維內部傳播，很難受到外界電磁場干擾，因此適合復雜工況下的檢測，且操作方便靈活，信號輸出自動化。

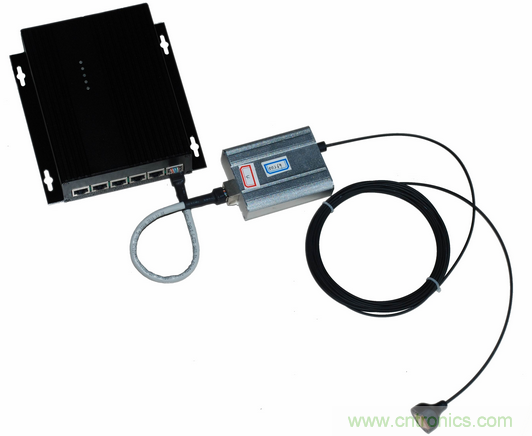

圖1：光纖傳感器

光纖傳感器的分類及特點

光纖傳感器的分類

光纖傳感器的分類有不同的方式

按光纖在光纖傳感器中的作用可分為傳感型和傳光型兩種類型。
傳感型光纖傳感器的光纖不僅起傳遞光作用，同時又是光電敏感元件。由于外界環境對光纖自身的影響，待測量的物理量通過光纖作用于傳感器上，使光波導的屬性(光強、相位、偏振態、波長等)被調制。傳感器型光纖傳感器又分為光強調制型、相位調制型、振態調制型和波長調制型等。

傳光型光纖傳感器

傳光型光纖傳感器是將經過被測對象所調制的光信號輸入光纖后,通過在輸出端進行光信號處理而進行測量的，這類傳感器帶有另外的感光元件對待測物理量敏感，光纖僅作為傳光元件，必須附加能夠?qū)饫w所傳遞的光進行調制的敏感元件才能組成傳感元件。光纖傳感器根據其測量范圍還可分為點式光纖傳感器、積分式光纖傳感器、分布式光纖傳感器三種。其中，分布式光纖傳感器被用來檢測大型結構的應變分布，可以快速無損測量結構的位移、內部或表面應力等重要參數。目前用于土木工程中的光纖傳感器類型主要有Math-Zender干涉型光纖傳感器，F(xiàn)abry-pero 腔式光纖傳感器，光纖布喇格光柵傳感器等。


圖2：光電傳感器工作原理

光纖傳感器的特點

研究和工程應用表明光纖傳感器具有如下特點：

⑴高靈敏度，抗電磁干擾。由于光纖傳感器檢測系統很難受到外界場的干擾，且光信號在傳輸中不會與電磁波發生作用，也不受任何電噪聲的影響，由于這一特征，光纖傳感器在電力系統的檢測中得到了廣泛應用。

⑵光纖具有很好的柔性和韌性，所以傳感器可以根據現場檢測需要做成不同的形狀。

⑶測量的頻帶寬、動態響應范圍大。

⑷可移植性強，可以制成不同的物理量的傳感器，包括聲場、磁場、壓力、溫度、加速度、位移、液位、流量、電流、輻射等。

⑸可嵌入性強，便于與計算機和光纖系統相連，易于實現系統的遙測和控制。

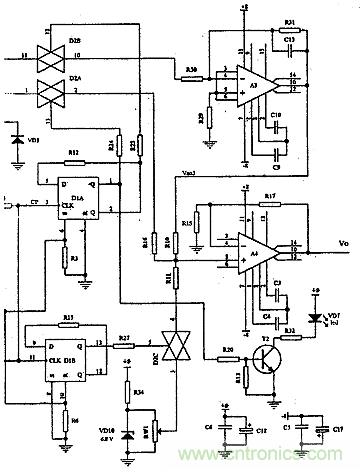

圖3：光纖傳感器應用電路圖

光纖傳感器土木工程中的應用舉例

隨著光纖傳感技術的發展，在土木工程領域光纖傳感器得到了廣泛的應用，用來測量混凝土結構變形及內部應力，檢測大型結構、橋梁健康狀況等，其中最主要的都是將光纖傳感器作為一種新型的應變傳感器使用。

光纖傳感器可以黏貼在結構物表面用于測量，同時也可以通過預埋實現結構物內部物理量的測量。利用預先埋入的光纖傳感器，可以對混凝土結構內部損傷過程中內部應變的測量，再根據荷載－應變關系曲線斜率，可確定結構內部損傷的形成和擴展方式。通過混凝土實驗表明，光纖測試的載荷－應變曲線比應變片測試的線性度高。

在實際的工程應用中要實現對結構建筑物的全方位、長期的檢測就要解決好光纖傳感器的布設問題。為了不至于對傳感器造成施工損傷破壞，一般可以采用以下方法：

①將一金屬導管套在光纖傳感器上，一起置于混凝土結構中?；炷翝仓螅诨炷凉探Y(jié)前將金屬導管取出，這樣光纖光柵傳感器與混凝土很好地固結在一起，而且不會因?yàn)闈仓^程損壞傳感器。

②由于鋼筋的應力－應變也足以反映鋼筋附件的混凝土受力狀態，可以將光纖光柵傳感器直接粘貼于鋼筋上，或在鋼筋表面開一個小凹槽，使光柵的裸纖芯部分嵌進凹槽得以保護，或在建造橋時把光纖埋進復合筋。③將光纖光柵直接埋入小型預制構件或者封裝在金屬導管中然后把小型預制構件作為大型構件的一部分埋入，外部荷載通過預制件或金屬導管傳遞到光纖光柵傳感器上。

結語

光纖傳感器進入結構監測領域具有重要意義。光纖傳感器的輕巧性、耐用性和長期穩定性，使其能夠方便的應用于建筑鋼結構和混凝土等各種建筑材料的內部應力、應變檢測。實現的建筑結構的健康檢測。
