這是個超級敏感的煤氣泄漏傳感器,當煤氣濃度在200-10000 ppm 的時候,會發(fā)出刺耳的警報,直到濃度降低到安全范圍。他使用的是MQ6 煙氣傳感器。

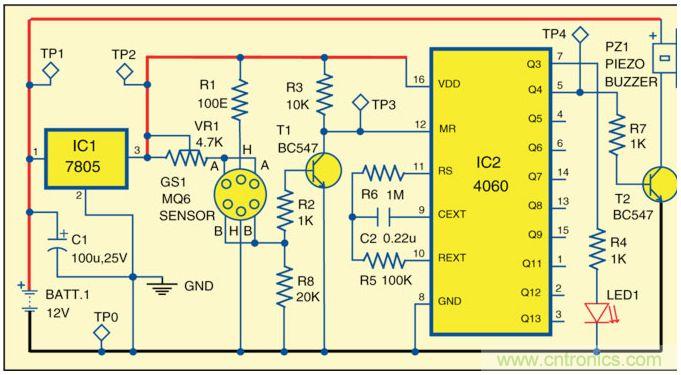

GS1是個6引腳煙氣傳感器,可以檢測很低濃度的煤氣,并且快速反應。不過他對于酒精和煙霧不敏感。上圖顯示了怎樣連接引腳,H,A,B, 自己定一邊輸入,或者輸出,哪邊都可以。
傳感器中的Heater用5伏直流供電,如果A腳通過電阻VR1連接5V直流,B就作為輸出,反過來也可以。A或者B短路的時候,H出來工作。VR1 用來調節(jié)傳感器的敏感度。

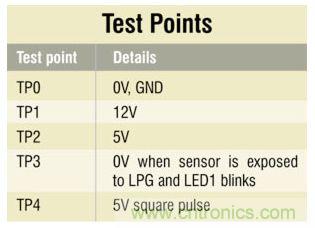

下圖是這個報警器的原件清單:
