DOCSIS全頻道電視信號發生器仿真使用DOCSIS3.1網絡信號
發布時間:2014-06-03 來源:R&S 責任編輯:xueqi
【導讀】2014年有線電視、線纜、寬帶和衛星技術展,科隆―有線電纜數據服務接口規范(DOCSIS 3.1)能夠使現有的有線電視網絡實現高速數據傳輸。R&S CLGD是首款能夠同時產生DOCSIS 3.1,DOCSIS 3.0以及有線數字電視J.83/A/B/C信號和模擬電視信號的信號發生器。在上下行信號中,信號可以自由組合,用戶可以模擬任何可能的信道負載情況。

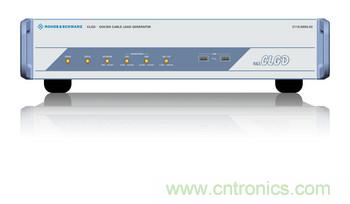

圖1:R&S DOCSIS全頻道電視信號發生器可仿真使用DOCSIS3.1網絡信號
消費電子和專業電子制造商以及有線網絡運營商現在能夠生成符合新的傳輸標準的信號了。通過仿真有線電視全信道負載,R&S CLGD DOCSIS全頻道電視信號發生器實現了實時的數字和模擬信號生成,并允許用戶模擬任何可能的信道負載情況。
發生器的下行信號頻率范圍從47 MHz 到 1794 MHz。在這個范圍內,R&S CLGD發生器能夠生成最多6個DOCSIS3.1 信道,每個信道的帶寬最高可達192 MHz。這些信道的信號強度,頻率,前向糾錯編碼(FEC)以及星座圖都能被獨立設定。同時R&S CLGD能產生數字和模擬電視信號,它們可以位于DOCSIS3.1信號的上下段任意頻段處。上行信號的頻率范圍從5MHz 到 204MHz ,在此范圍內,DOCSIS3.1 正交頻分多址(OFDM)信號,可以與DOCSIS3.0TDMA或者CDMA信號自由組合。
由于其靈活的多通道信號生成功能,R&S CLGD能夠模擬出網絡負載的真實情景,使其成為測試調諧器、電纜調制解調器和CMTS上行接收機的理想測試平臺。這些產品的測試主要要求測試相鄰頻道上的QAM或者TDMA/CDMA信號如何影響DOSIS 3.1信號的接收。R&S CLGD通過增加不同類型的干擾,如噪聲,反射和窄帶干擾來進行仿真測試。R&S CLGD也可以用于測量電纜放大器或者光電轉換器的線性和調制性能。
R&S CLGD直觀的圖形用戶界面(GUI),使得配置復雜的測試場景變得簡單。它能通過PC或者WEB界面進行控制。通過SCPI遠程控制命令或者SNMP協議,發生器可以用于自動測試系統中。
R&S CLGD DOCSIS全頻道電視信號發生器現已發布。
