ECS最新SMD石英晶體產品組合:ECX-3SX和ECX-32-CKM

發布時間:2014-11-24 來源:ECS Inc. 責任編輯:xueqi

【導讀】ECS Inc. International發布其市場領先的ECX-3SX SMD石英晶體的擴展產品,新產品具有更嚴格的穩定性和容差水平。新增石英晶體產品組合瞄準制造需要超高穩定性和超高可靠性的高密度器件的SMT生產線。

ECX-3SX石英晶體

ECX-3SX具有3.57至70.0 MHz的寬頻率范圍,在-10至+70°C溫度范圍具有±50 ppm的出色頻率穩定性,在+25°C下同樣具有出色的±30 ppm頻率容差,使得這款晶體產品成為表面安裝應用的極好選擇,而現在更提供擴展溫度范圍的選項。此外,ECX-3SX在+25°C ±3°C下平均老化率僅為5ppm。

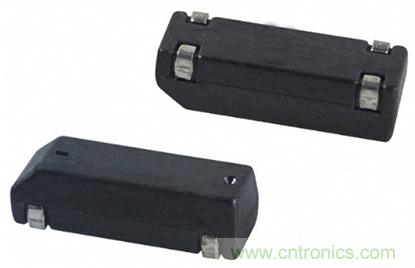

圖1:ECX-3SX石英晶體

這款SMD石英晶體具有業界標準占位面積12.5 x 4.6 x 3.7 mm,而且可以用作報廢Citizen CM309的普適型替代產品。

ECX-3SX的主要應用包括用于微處理器和通信器件(如RF器件)的參考時鐘。

ECX-3SX SMD石英晶體符合歐盟的RoHS 2和REACH要求,封裝性能達到潮濕敏感度(Moisture Sensitivity Level, MSL)等級1。這款SMD石英晶體的模塑封裝堅固耐用,以通常用于IC生產的業界標準熱塑性塑料制成。
ECS 亞太區首席執行官Herb Chaney指出:“ECX-3XS晶體是別具吸引力的產品,滿足講究可靠性和穩定性的SMT生產線的要求。這款SMD器件具有寬泛的頻率和溫度范圍,是用途很多的功能產品,并且提供更嚴格容差的選項?,F(xiàn)在,微處理器的速度和復雜性快速增加,ECX-3XS的出色穩定性將為廣泛應用所需要,尤其是涉及使用高密度電路板的場合,通常在通信案例中。許多制造商將會發現,結合所有這些優點、緊湊占位面積和業界標準封裝的ECX-3XS具有巨大吸引力,是走向市場(get-to-market choice)的明智選擇。”

ECX-32-CKM石英晶體

ECS同時宣布提供ECX-32-CKM超小型SMD晶體產品,具有極其嚴格的容差和可靠性,占位面積為3.2 x 2.5 mm。CKM型款晶體在+25°C下具有業界領先的±10 ppm頻率容差,并且在-20至+70°C下同樣具有出色的±10 ppm頻率穩定性。

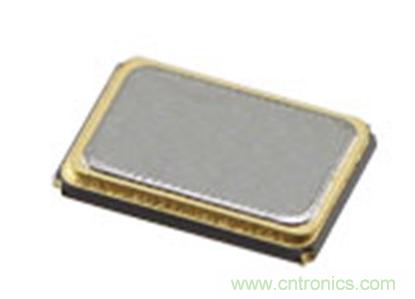

圖2:ECX-32-CKM石英晶體

ECX-32-CKM的超小型3.2 x 2.5 x 0.8 mm (長/寬/高)陶瓷封裝十分適合在高效率SMT生產線制造環境中生產高密度電路板。

ECX-32-CKM晶體完全符合歐盟的RoHS 2和REACH要求,封裝具有潮濕敏感度(MSL)等級1,引線拋光為金(Au)。

ECX-32-CKM的典型應用為高緊湊移動器件的時鐘參考,其中純凈的無線通信是至關重要的要求,包括低功率無線實施方案,比如ZigBee 等的IEEE 802.15.4標準方案。

Chaney指出:“超小型現在是設計超便攜設備的先決條件,而信號穩定性就是主要的挑戰,我們的ECX-32-CKM產品為這些環境提供了時鐘參考,其中,穩定的頻率必需保持在非常嚴格的參數范圍內。上市時間(time-to-market)對于這個快速發展的市場領域具有特殊意義,而ECX-32-CKM將是許多制造商的必備解決方案。”
