運動傳感器中的“霸王龍”—3軸陀螺儀傳感器

發布時間:2014-12-13 責任編輯:echolady

【導讀】運動傳感器已經在可穿戴設備中普及。我們的生活已經被傳感技術一點一滴的滲透。眾所周知,運動傳感器的三大霸王龍:3軸陀螺儀傳感器、3軸加速度傳感器、3軸地磁傳感器。本文就來為大家講解其中之——3軸陀螺儀觸感器。

3軸陀螺儀傳感器

陀螺儀(也稱為回轉儀或角速度傳感器)可以測量圍繞軸的旋轉角速度,并通過推導得到圍繞軸的旋轉角度。從20世紀早期推出以來,陀螺儀已經從巨大的銅制臺式模型縮小到今天的低成本低功耗小型MEMS芯片,可以安裝在指甲蓋下方。消費級陀螺儀于90年代中期最先集成進Gyration公司的AirMouse,后來MEMS陀螺儀被廣泛用于羅技的MXAir定點設備和LG的智能電視機遙控器等產品中。任天堂的Wii通過在Motion Plus控制器中增加陀螺儀進一步增強了游戲體驗。陀螺儀還被添加進iPhone中,用于擴展游戲潛能,改進基于位置的服務(LBS)功能的可用性。

就跟加速度計一樣,陀螺儀也有不足:

陀螺儀不能提供絕對基準。因?yàn)檫@個原因,它們通常與加速度計一起使用,由加速度計提供向“下”的絕對基準,從而也為傾斜和滾動讀數提供絕對基準。陀螺儀經常還要與地磁傳感器一起使用,由后者提供航向的絕對基準。

陀螺儀的零偏或零偏移會隨時間漂移。如果不及時校正,將成為系統誤差的一個主要來源。例如,即使系統實際處于停止?fàn)顟B(tài),陀螺儀輸出也會報告系統在移動。作為參考,錯誤零偏讀數為0.07°,對消費級陀螺儀來說這是分辨率極限,在30秒后將導致2.1°的誤差。圖3顯示了在8分鐘周期內典型的未校正零偏變化,而圖4顯示了這種誤差是如何轉變成航向的。

運動傳感器中的“霸王龍”—3軸陀螺儀傳感器

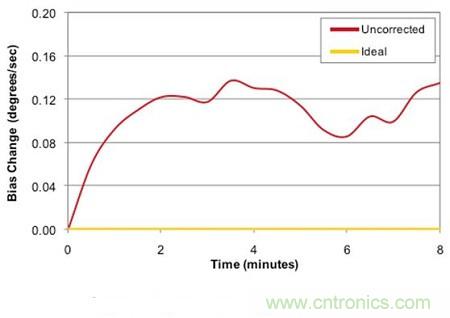

圖1:陀螺儀隨時間的偏移變化
運動傳感器中的“霸王龍”—3軸陀螺儀傳感器

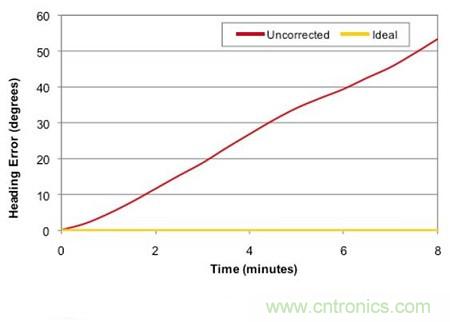

圖2:由于陀螺儀零偏變化引起的航向誤差
