低通濾鏡一詞，相當一部分用戶對它是很陌生的，原因在于數碼相機一直以來都標配低通濾鏡，沒有廠商會以低通濾鏡作文章，但是最近取消低通濾鏡的技術手法日漸盛行，沒有低通濾鏡的相機反而成為了賣點，讓低通濾鏡一詞重回人們的視線。那么低通濾鏡究竟是作什么用的？有和無差別大嗎？這些問題是本文要討論的重點。



　　

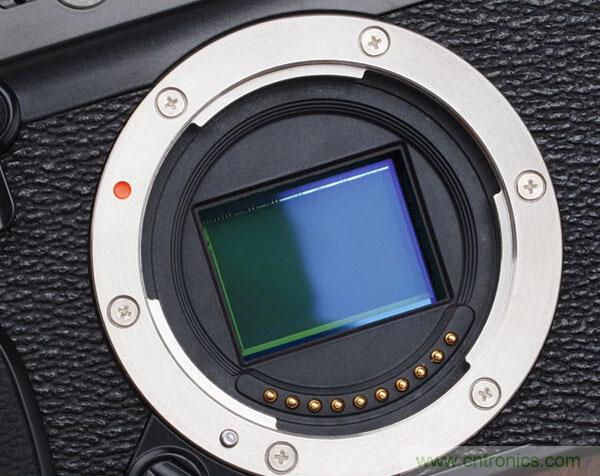

圖1：CMOS傳感器低通濾鏡

　　

溫故而知新，我們首先還是來說說低通濾鏡是干嘛用的，低通濾鏡是安裝在傳感器前面的一個特殊濾鏡，我們平常用的可換鏡頭相機，拆掉鏡頭后露出傳感器就可以看到它，不過即使看到了也認不出。因為低通濾鏡和傳感器是做成一個模塊，兩者幾乎分不出，除此以外，CMOS傳感器前面還有紅外阻隔濾鏡、紫外阻隔濾鏡、色彩濾鏡等，所以我們平時看到的遠遠不止是CMOS傳感器本身，而是一個綜合體。

　　

　　

說到低通濾鏡的功能，其主要功能是用于消除摩爾紋，摩爾紋是感光元件上容易出現的一種高頻干擾，會使圖片出現彩色的高頻率條紋。這種現象在拍攝規律排列的物體時尤為明顯，比如說是織物上的紋理，平行線或是網狀構造特別容易出現彩色水波紋。并且不規則出現。



　　

圖2：高密度規律物體容易出現摩爾紋

　　

說起來太復雜，看圖大家都明白了，就是圖像中規律排列的位置會出現一些彩色或者是與畫面顏色接近的水波紋或者條紋。統稱是摩爾紋。這并非是拍攝物體本身的樣子，是對照片的一種干擾。當然有時候我們在顯示器上看照片會發現有摩爾紋，放大圖片后就消失了，這不是照片拍攝時產生的摩爾紋，而是液晶屏像素點與照片高密度規律物體在特定大小顯示時產生的摩爾紋。所以如何消除拍攝時的摩爾紋，過去用的是低通濾鏡，低通濾鏡所起的效果是通低頻阻高頻，消除畫面中的高頻部分，就能減少摩爾紋的產生。摩爾紋產生的原因，我們可以從下面的圖片來解釋。



　　

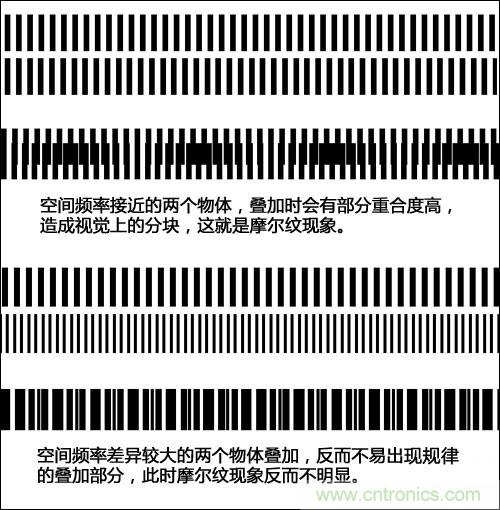

圖3：不同空間頻率物體疊加后的摩爾紋現象

　　

不同空間頻率的規律物體疊加會產生摩爾紋效果，而數碼相機上出現摩爾紋的情況，則是感光元件像素的空間頻率與影像中條紋的空間頻率接近時出現。這是鏡頭分辨率與傳感器像素密度間接近時出現的情況，想要消除摩爾紋就要加大這兩者之間的空間頻率差，當鏡頭分辨率遠小于感光元件的空間頻率時，就可以完全消除摩爾紋。

　　

所以很明顯，以目前數碼相機傳感器矩陣式的像素點陣排列，數碼照片摩爾紋的產生，是由于鏡頭分辨率和傳感器像素空間頻率較為接近，遇到圖像中的規律物體就容易產生摩爾紋。膠片相機之所以不會有摩爾紋，是因為膠片的銀鹽顆粒分布不均勻，沒規律可言，就沒有頻率干擾的問題。

　　

所以去除摩爾紋的方法也有很多，減少拍攝密集的規律物體就是一個好辦法，但如果必須要拍這些的話，就比較難避免了。鏡頭分辨率與感光元件的像素空間頻率較為接近所以造成摩爾紋的產生，低通濾鏡的存在意義就是拉大這兩種頻率的差距，從而消除畫面中的高頻部分。

　　

　　

低通濾鏡是用于增大鏡頭分辨率與感光元件像素空間頻率之間的差異，也就是人為把鏡頭分辨率降低少許，使得這兩個頻率差變大，讓拍攝畫面中的密集物體時降低摩爾紋出現的幾率。這也是為什么我們說低通濾鏡會降低成像的銳度，因為本質上它就是用來降低鏡頭分辨率的。在過去很長一段時間里面，數碼相機的鏡頭與傳感器的發展速度都相當，這使得低通濾鏡是消除摩爾紋簡單有效的好方法。



　　

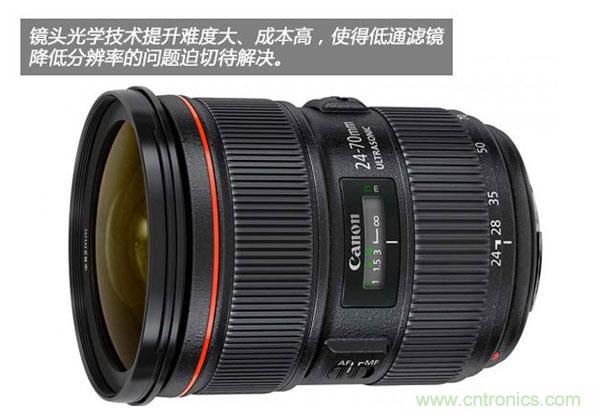

圖4：鏡頭素質提升難度大，使得廠商開始在低通濾鏡上作文章



為此，雖然低通濾鏡一直在使用，但廠商是知道去除低通濾鏡的好處的。相比較高成本地投入鏡頭技術的開發，去除低通濾鏡獲得的畫質提升成本要低得多，但問題是如何控制去除低通濾鏡后的摩爾紋。

　　

今天我們看到很多相機產品都提及無低通濾鏡傳感器，這都始源于富士2012年發布的一款無反相機X-Pro1，這是一號稱成像銳度比擬全畫幅相機的新品。X-Pro1用的是特殊像素排列的X-Trans CMOS傳感器，用以減少摩爾紋的產生，事實上X-Pro1也讓其他廠商也看到去除低通濾鏡后的銳度大幅度提升。

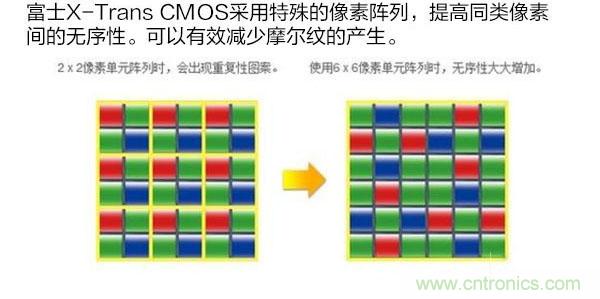

傳統的拜耳陣列傳感器，R/G/B三色的點陣距離相同，因此在拍攝特定密度的規律物體時，就容易產生摩爾紋。富士的X-Trans CMOS采用了全新色彩濾鏡陣列，降低了傳感器像素間的規律性，使得像素點本身有類似膠片銀鹽顆粒的不規則排列效果，從而降低摩爾紋的產生。



　　

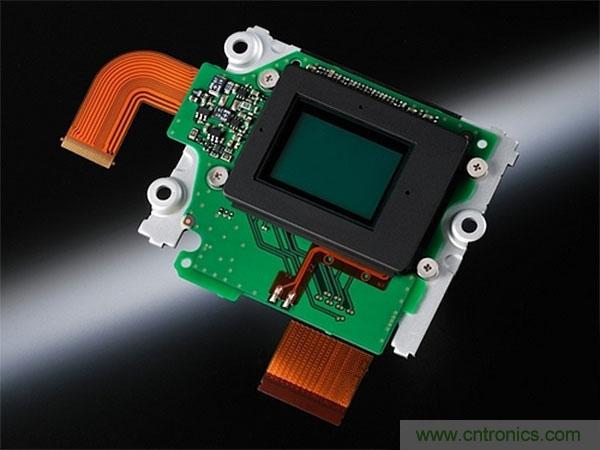

圖5：尼康D7100無低通濾鏡傳感器

　　

去除低通濾鏡傳感器的相機新品越來越多，但也有很多不像富士那樣使用特殊陣列傳感器的廠商，這里相信廠商都會在算法上進行優化。不過另一方面，廠商也發現，隨著數碼相機像素的提升，鏡頭分辨率與傳感器空間頻率之間的差距在拉大，即使不使用低通濾鏡進行高頻消除，拍攝較密集的物體時，也不容易產生摩爾紋了。

　　

無低通濾鏡的相機新品突然爆發性地發展，并且大多數無低通濾鏡的相機，像素都超過了2000萬，也可以看出這一點，未來的發展趨勢，像素會變得更高，低通濾鏡就更沒有存在的必要了，但是像素提升并不代表摩爾紋就不會產生，當拍攝間距更小的規律物體時，仍會有摩爾紋的出現。



　　

正如上面所說的，使用高像素傳感器的相機，對低通濾鏡的依賴更小，所以2012年尼康發布的3630萬像素的單反相機D800與去低通效果的D800E兩款相機后，今年又推出了無低通濾鏡的尼康D810，同樣為3630萬像素，但是是真正去除了低通濾鏡的版本，有低通濾鏡與無低通濾鏡的D800和D810在畫質上究竟會差距多少。我們直接看兩臺相機分別拍攝的樣張來對比一下。











低通濾鏡的有無，在尼康中端全畫幅單反相機上實際并沒有太多的不同，或者說3630萬像素相對于現時的鏡頭來說，像素已經過高有些把持不住了，低通濾鏡的那一丁點畫質影像，幾乎被鏡頭分辨率與高像素之間的不匹配所消化。而兩者記錄建筑規律細節均沒有出現明顯的摩爾紋，說明在高像素下，摩爾紋并不會很容易產生。而有低通濾鏡的尼康D800，整體反差表現略微遜色一些。

　　

去低通濾鏡會成為未來數碼相機的標準配置，不久之后相信大家又會遺忘低通濾鏡這個名詞，不過在目前來看，這是廠商追求高畫質的一個捷徑，一段時間內都是一個火爆的"新"技術。
