美女獨家解密薄膜溫度傳感器在穿戴和醫療上的應用

發布時間:2015-03-01 責任編輯:wenwei

【導讀】可穿戴設備即直接穿在身上,或是整合到用戶的衣服或配件的一種便攜式設備??纱┐髟O(shè)備不僅僅是一種硬件設備,更是通過軟件支持以及數據交互、云端交互來實現強大的功能,可穿戴設備將會對我們的生活、感知帶來很大的轉變。

隨著可穿戴設備的興起,更小更薄更精準的傳感器需求日益高漲,這樣在精細化器件領域深耕的村田獲益匪淺,去年,村田推出了針對可穿戴和醫療設備的薄膜溫度傳感器,這款產品一面市就是受到了業界的追捧,產品供不應求,這款產品有什么特點?會帶來哪些突破?村田中文技術社區采訪了村田中國制作所商品技術部高級經理陳明,她獨家揭秘了這款產品的細節信息,以下是采訪實錄。

薄膜溫度傳感器講解現場

問:可否介紹目前客戶對這款產品的反響?主要應用到哪些領域?

陳明:客戶對于這款薄膜溫度傳感器的興趣非常高。尤其是我們在各種論壇以及微信社區進行宣傳之后接到了大量的咨詢電話也醞釀出了很多商機。主要應用領域有智能手機,平板電腦以及穿戴設備和無線充電設備。當然也可以用于一些醫療領域用于體溫測試等。

問:這款產品目前產能如何?村田如何滿足客戶需求?

陳明:目前的產能完全可以滿足已經量產或即將量產的客戶的需求。我們認為這是一個有潛力的產品,所以我們的產能不光著眼于現在,更是對市場1-2年的需求進行預測并進行了生產計劃的布局。

問:這款產品可以給穿戴、醫療健康設備帶來哪些突破性的進展?

陳明:伴隨著智能手機和平板電腦的小型、高功能化,在有限的機體空間里的熱設計成為很重要的問題。同時,在穿戴式設備方面,對于使用來作為監視人和物的狀態的參數之一的溫度信息的研究也不斷地開展。而這款產品的應用可讓熱源的監控更加準確和精確,以提高CPU的工作效率。同時也讓便攜式體溫監護等成為可能。

問:市場有同類產品嗎?競爭優勢如何?村田的薄膜溫度傳感器的獨特優勢在哪里?

陳明:根據我們目前了解的信息,市場上還沒有同類產品。

產品特點

通過采用厚度約100µm的FPC (Flexible Printed Circuit) ,在復雜的構造和狹窄的空間里也能靈活地進行布線。

元件部熱容量小,因此具有優越的熱響應性。

問:在應用設計上有哪些注意事項?

陳明: 在應用設計上主要考慮的因素有以下幾個:

1)與測溫點的連接,可以采用導熱雙面膠。

導熱雙面膠

與測溫點連接

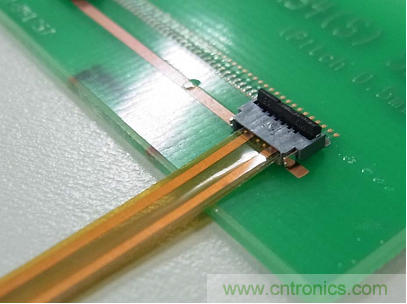

2)與PCB板的連接,可以采用直接焊接或者連接器。

與PCB板鏈接

3)如果需要測試皮膚溫度的話,則需要薄膜溫度傳感器與皮膚接觸面之間的材質。根據我們評估結果鋁板以及不銹鋼是最優秀的。另外金屬板的面積大小也是影響測試結果的重要因素,這些我們都會提供非常到位的技術支持和建議。

4)另外如果測試精度需要達到+/-0.4度以上的話,則需要考慮進行每個單體的校正和補償?shù)葋韺崿F(xiàn)。

更加超薄是我們未來主要的方向。

問:有已經量產或者設計的案例可以分享嗎?

陳明:因為客戶的產品尚未在市場上進行銷售,所以我們目前還不方便透露相關的信息。但是可以告訴大家的是非常知名的穿戴設備公司已經采用了我們的產品并且很快就會發售。另外智能手機甚至PC的客戶也在積極的進行方案設計中。

村田薄膜溫度傳感器詳細參數

產品型號

FTNT55XH103FA1A050

最后3位數是表示全長。 (例: 50mm的長度時,以050表示)

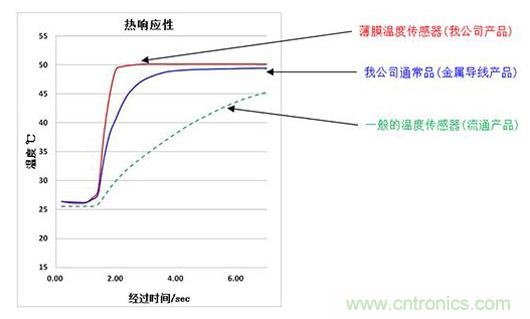

特性圖

我公司制薄膜溫度傳感器和其他的溫度傳感器 (我公司制的金屬導線產品、流通產品) 的熱響應性比較結果。 (室溫27℃中,浸泡于50℃的油槽)

與一般的溫度傳感器相比較,薄膜溫度傳感器能夠在最短的時間內測量油槽的溫度。

特性圖

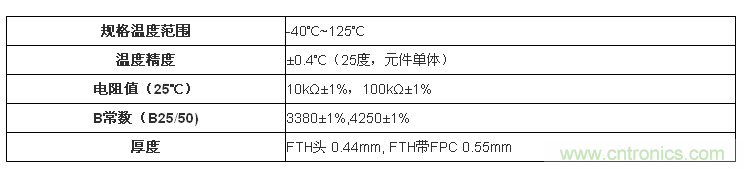

電氣特性

電氣特性

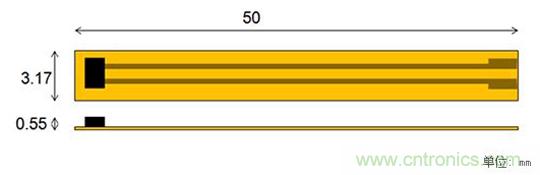

外形尺寸圖

外形尺寸
