何謂壓力傳感信號調節器？

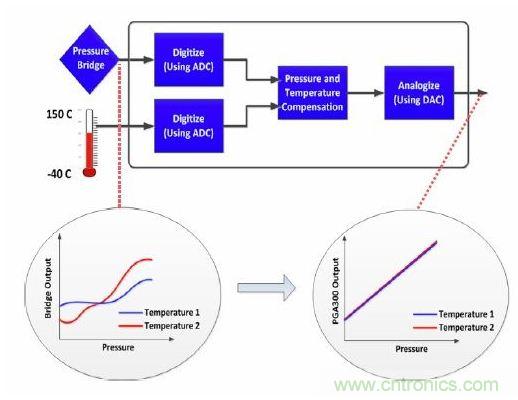

什么是壓力傳感信號調節器？如果用它來設計壓力傳感器的話，什么樣的指標能說明這顆芯片是適合的？TI半導體事業部中國區模擬業務拓展經理朱文斌解釋說，信號調節器的主要目的是處理非線性的傳感單元的輸出，將其信號調理后再提供給外部控制電路。其中非線性隨著溫度、壓力變化的信號變成絕對的線性輸出，難點就在于線性度是否夠好，因為它直接決定了傳感器的精度。

這其中前端非線性信號的量化精度取決于ADC的精度；然后，將非線性轉為線性需要強大的處理內核；之后就是輸出接口（0—5V、0-10V，或者工業類通用的4-20mA）?；诖?，朱文斌認為一個好的壓力傳感器要具備以下三個特點：第一，它需要高精度的前端，去采集非線性的橋式應變片信號以及溫度信號；第二，要具有強大的內核，能做非線性到線性的處理；第三，整體芯片的集成度要高，從而能夠實現小型化。這也對壓力傳感信號調節器提出了較高的要求。


為什么選擇TI PGA900？

應對上述需求，TI日前推出一款全新的壓力傳感信號調節器PGA900。這是一款高分辨率的壓力傳感信號調節器，實現了對壓力、應力、流量以及液體水平面等條件的快速精確的24位測量。它同時還提供了一個可編程內核，可在很多壓力性橋式傳感應用中實現靈活的線性化和溫度補償。

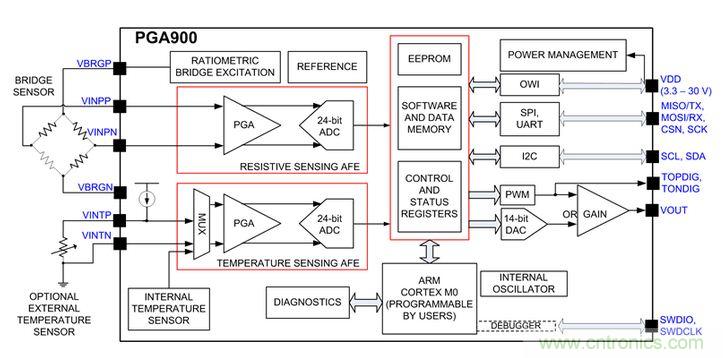

PGA900集成了2個用于高分辨率信號采集的低噪聲24位ADC，最大可達到10ppm/°C的低漂移電壓基準可在 -40°C~150°C工作溫度范圍內實現高精度感測。據朱文斌介紹，之所以集成了2個24位ADC，是因為一個通道用來采集前端橋式應變片的壓力信號（非線性信號），另外一個則用于溫度的采集。他進一步解釋，溫度在壓力傳感器中是很重要的因素，壓力傳感器通常工作在60℃，但有時候系統溫度油壓會達到100℃甚至150℃，如果這時沒有很好的ADC對溫度特性做量化，在高溫時進行補償，會導致在某些關鍵場合下系統失效。因此TI在PGA900中集成了兩顆高精度的ADC，希望能在-40—150℃范圍內完成比較好的信號采集。

此外，PGA900內置的ARM Cortex-M0內核使開發人員能夠用專有溫度與非線性補償算法設計產品，單線制接口可以在不使用其它線路的情況下，通過電源引腳實現通信、配置和校準，而集成的電源管理電路還可滿足3.3V~30V之間的外部電源電壓輸入需求。為什么采用Cortex-M0？朱文斌表示，集成M0能夠為客戶設計帶來更大的靈活性，同時便于客戶進行產品的差異化設計。這可以方便用戶自己在做非線性處理時寫進一階、兩階甚至到五階更高的代碼，從而設計出優秀的非線性到線性校正的產品，而且把核寫在里面，可以形成獨特的IP保護。

此外，PGA900還集成了一個可用來提供高線性模擬輸出的14位DAC以及多種輸出接口，包括模擬電壓、4-20mA電流回路、串行外設接口(SPI)、I2C、通用異步收發器(UART)和單線制接口(OWI)，可為設計人員提供針對不同應用需求的選項。


基于上述特性，PGA900最典型的應用場合就是壓力傳感器，這會是它最典型的、最大的市場；其次，一些加速度計也是采用橋式的應變片去實現；此外，還有濕度計、家用的體重計等，其前端傳感器也是橋式的，這些都屬于PGA900應用范疇。

TI在傳感器方面的發展方向

TI在傳感器產品的發展方向是什么？朱文斌用一句話概括為“做更好的芯片，做更優秀的TI Design”。首先在芯片方面，從離散芯片到模擬集成再到Sensor Hub，TI致力于使芯片的集成度更高、精度更高。而圍繞芯片，TI又做了很多配套的工作，包括軟件、硬件，主要目的是便于客戶拿到產品就可展開設計，而不用研究里面很復雜的軟硬件。

這不得不提到TI針對某一類應用推出的針對性非常強的參考設計。以其用于溫度變送器的某款ADC為例，TI甚至提供了經過第三方專業的認證和測試，從而大幅加快了客戶在傳感器方面的研發設計進度。

TI半導體事業部中國區業務拓展總監吳健鴻特別強調，目前中國在大舉推進工業4.0的實施，這一方面需要重視工業控制，另一方面則離不開大量的傳感器。因此未來幾年的時間內，傳感器的市場需求會越來越大，TI會推出更多的傳感器+MCU或是模擬+MCU的整合IC。
