溫故知新:風速傳感器原理

發布時間:2015-07-10 責任編輯:tomruanduo

【導讀】風速傳感器立足于煤礦用戶,主要適用于煤礦井下具有瓦斯爆炸危險的各礦井通風總回風巷、風口、井下主要測風站、扇風機井口、掘進工作面、采煤工作面等處,以及相應的礦產企業。

簡介

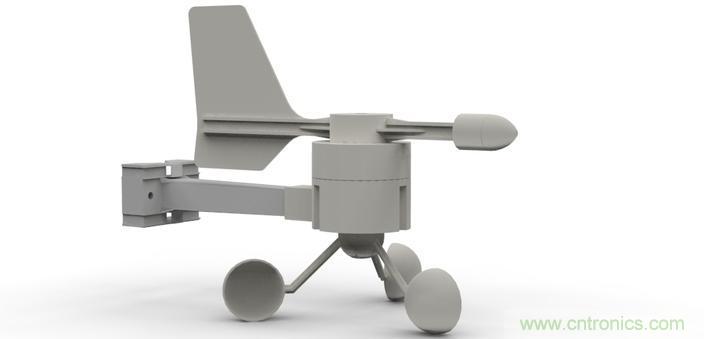

風速傳感器主要采用的是優質鋁合金型材,在表面進行電鍍噴塑處理,它具有良好的防侵蝕,抗腐蝕特點,可以有效的保證長期使用的儀表不起銹,同時配合內部順滑的軸承系統一起使用,確保了采集信息的準確性。風速傳感器是一種使用方便,性能好,可靠性高的智能儀器儀表,可以廣泛的用于測量溫室,環保,氣象站以及養殖等場所風速。

2.分類

風速傳感器有很多種分類,主要可以分為皮托管式風速傳感器、螺旋槳風速傳感器、霍耳效應電磁風速傳感器、熱線式風速傳感器以及超聲波式風速傳感器等。

3.超聲波式風速傳感器

超聲波風速傳感器主要是利用超聲波時差法來實現風速的測量,聲音在空氣中的傳播速度,會和風向上的氣流速度疊加。若超聲波的傳播方向與風向相同,它的速度會加快;反之,它的速度會變慢。因此,在固定的檢測條件下,超聲波在空氣中傳播的速度可以和風速函數對應。通過計算即可得到精確的風速和風向。

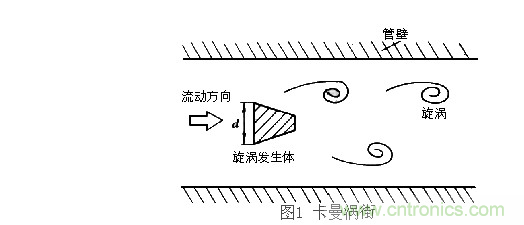

根據卡曼渦街理論(見圖一),在無限界流場中垂直插入一根無限長的非線性阻力體(即旋渦發生體C,風速傳感器的探頭橫桿),當風流流經旋渦發生體C時,在漩渦發生體邊緣下游側會產生兩排交替的、內旋的旋渦列(即氣流旋渦),而旋渦的產生頻率f正比于流速V,用公式表示如下:
                                         f=St V/d;
因此超聲波風速傳感器就是利用超聲波旋渦調制的原理來測定旋渦頻率的 。



4.螺旋槳風速傳感器
螺旋槳風速傳感器主要是由螺旋槳葉片、傳感器軸、傳感器支架以及磁感應線圈等組成。它利用的是流動空氣的動能來推動傳感器的螺旋槳旋轉,然后通過螺旋槳的轉速求出流過末端裝置的空氣流速。
