煙霧報警器有很多種工作原理，小米使用了較為成熟、成本低廉的光電式設計。



在檢測到煙霧后會響起凄厲刺耳的警報聲，并亮起閃爍的紅燈。比傳統煙霧報警器的先進之處它是可以通過APP推送到你的手機上，這樣即使你在全球的任意角落，只要手機能上網，在發生火災時都能在第一時間收到警報，使用小米智能網關的也可以在硬件終端上收到警報信息。更重要的是煙霧報警器這種東西最怕的就是可靠性不行，誤報、漏報是最令人深惡痛絕的了，同時要經常檢查設備工況，該換電池的時候換電池。因為煙霧報警器一般都是要安裝在室內的棚頂，會給維護工作帶來不少麻煩，久而久之便會令人遺忘，而具備了智能聯網功能后，即使您出差在外也可以在手機上進行自檢了，實在是太人性化了。

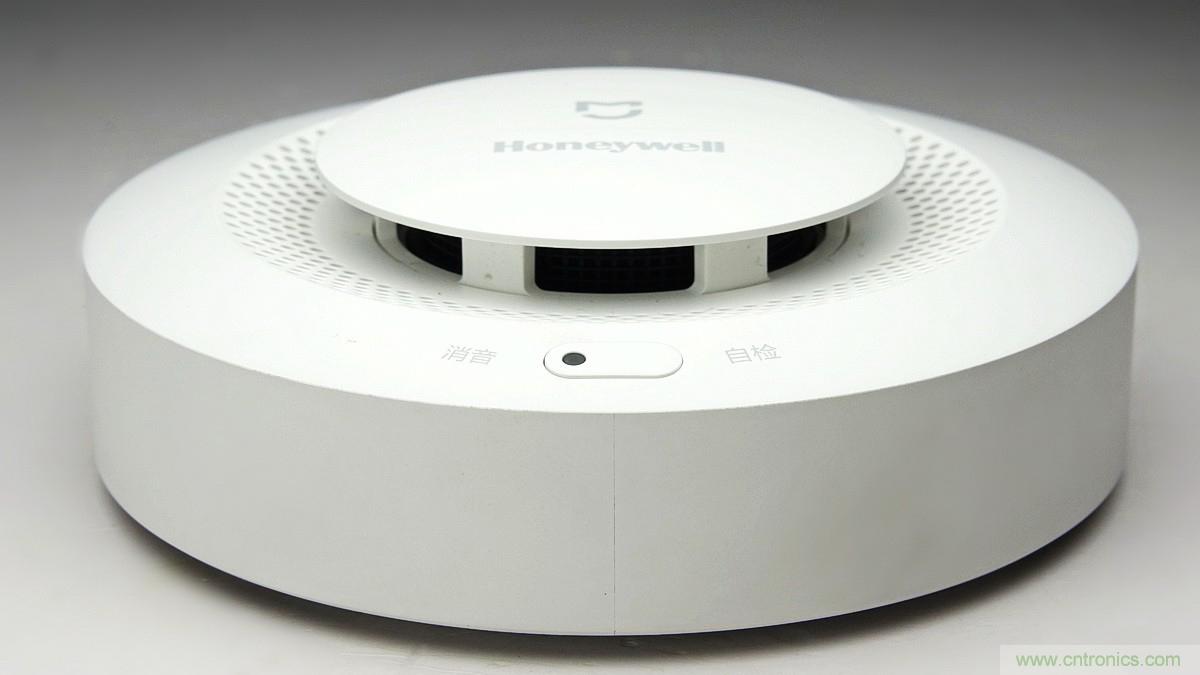

報警器正面有內凹式煙霧集散器，下方有一枚按鍵，平時可用于自檢以確保設備正常待機，再次按下按鈕可以關閉自檢報警。





安裝底座。



煙霧報警器一般是安裝于監測場所的棚頂，集煙罩向下。先用兩顆螺絲在棚頂固定底座之后再旋入煙霧報警器主體。

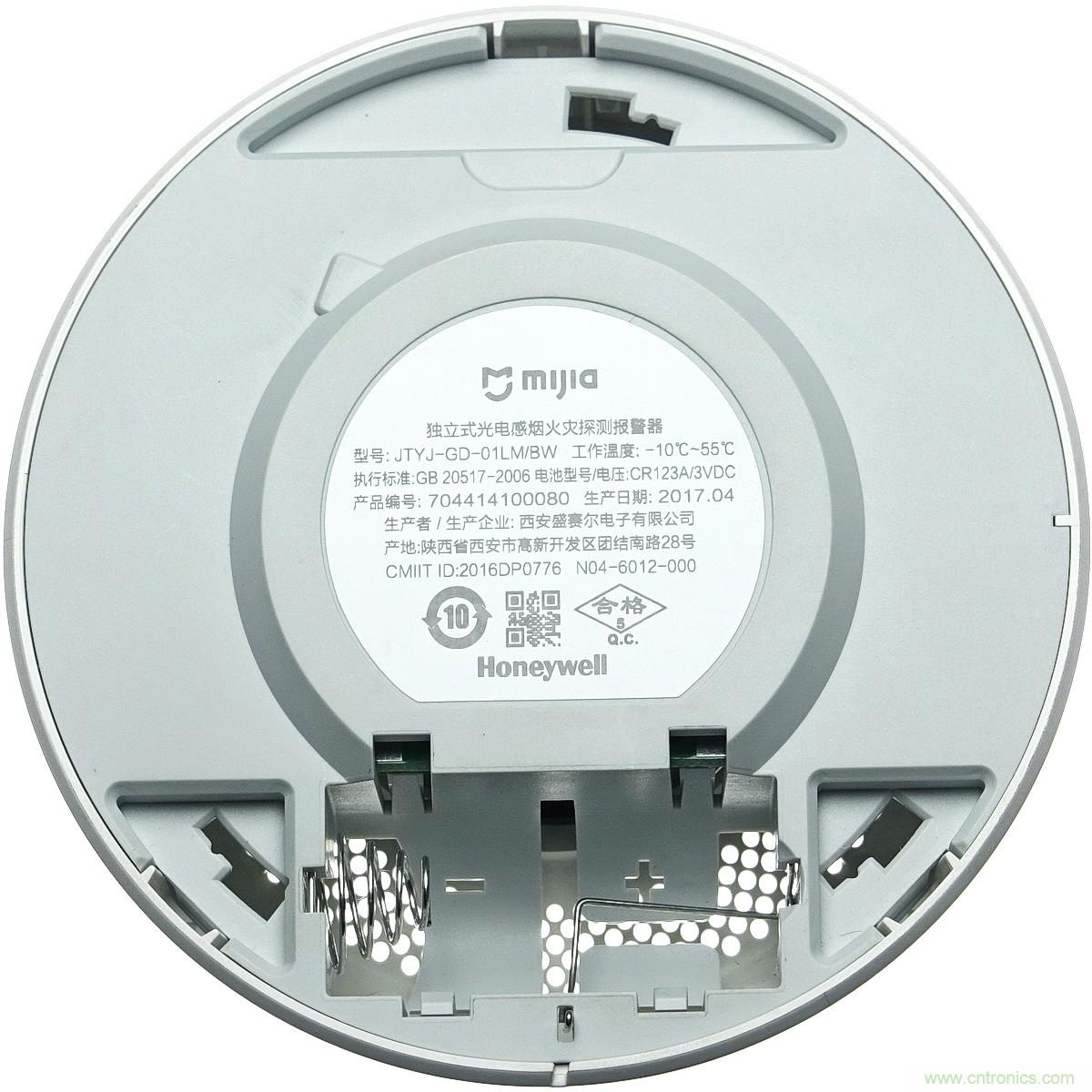

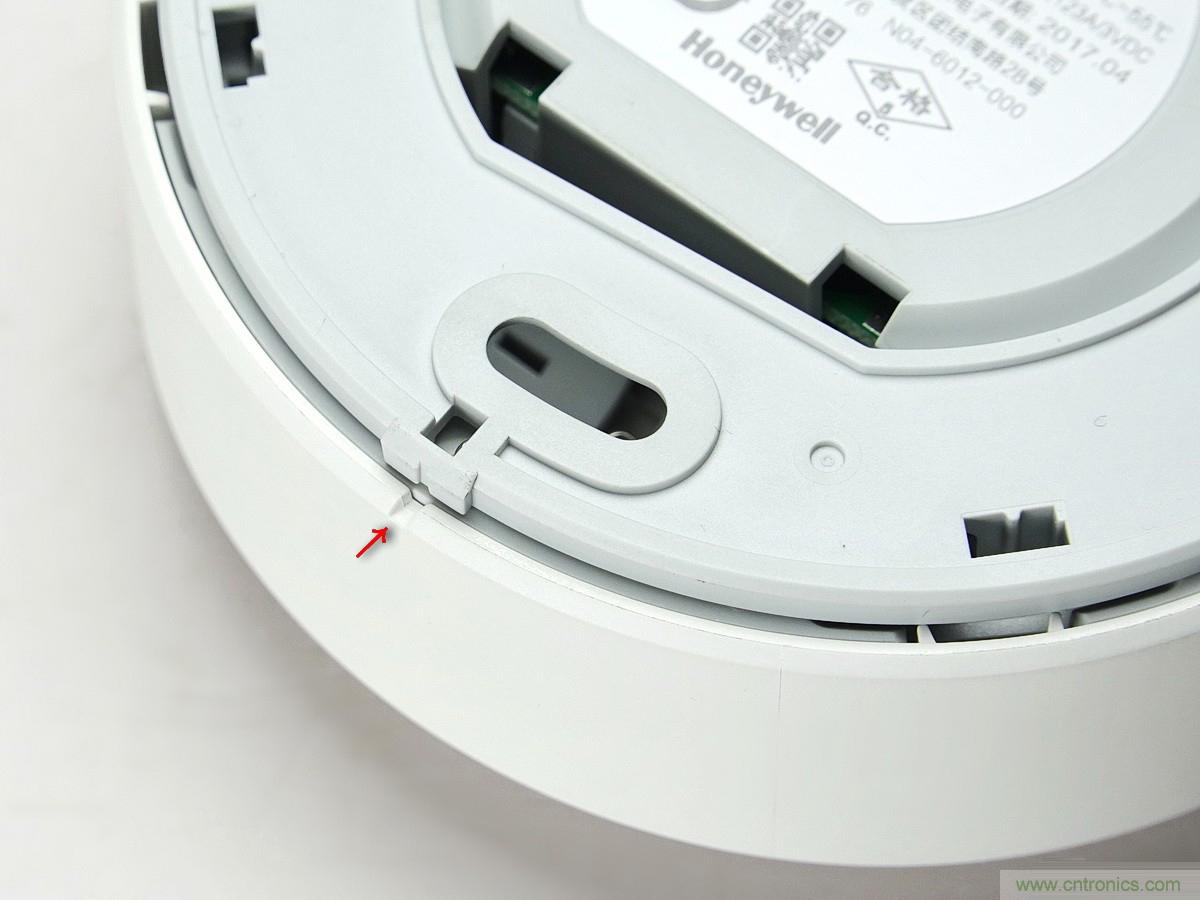

旋開安裝底座后露出報警器背面，下方是電池倉。

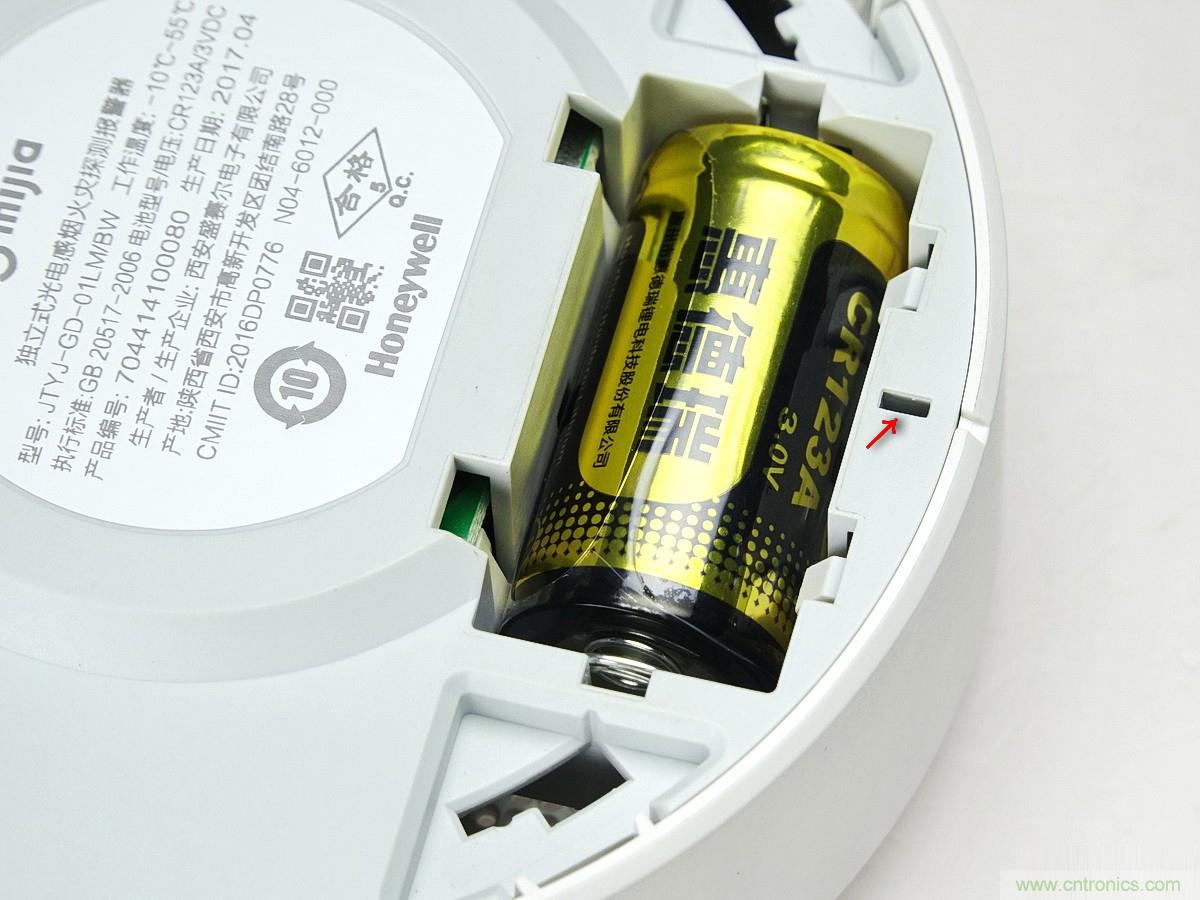

電池倉的設計很特別：

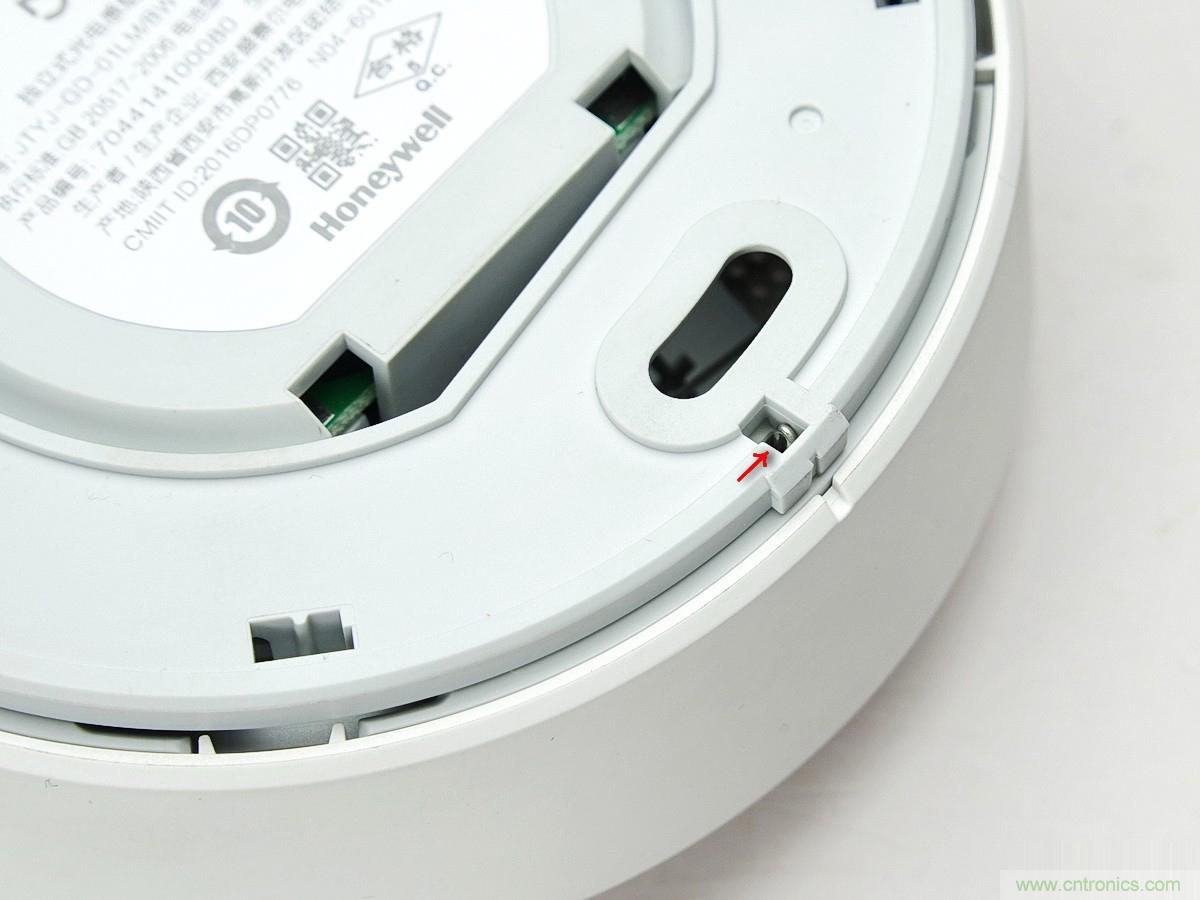

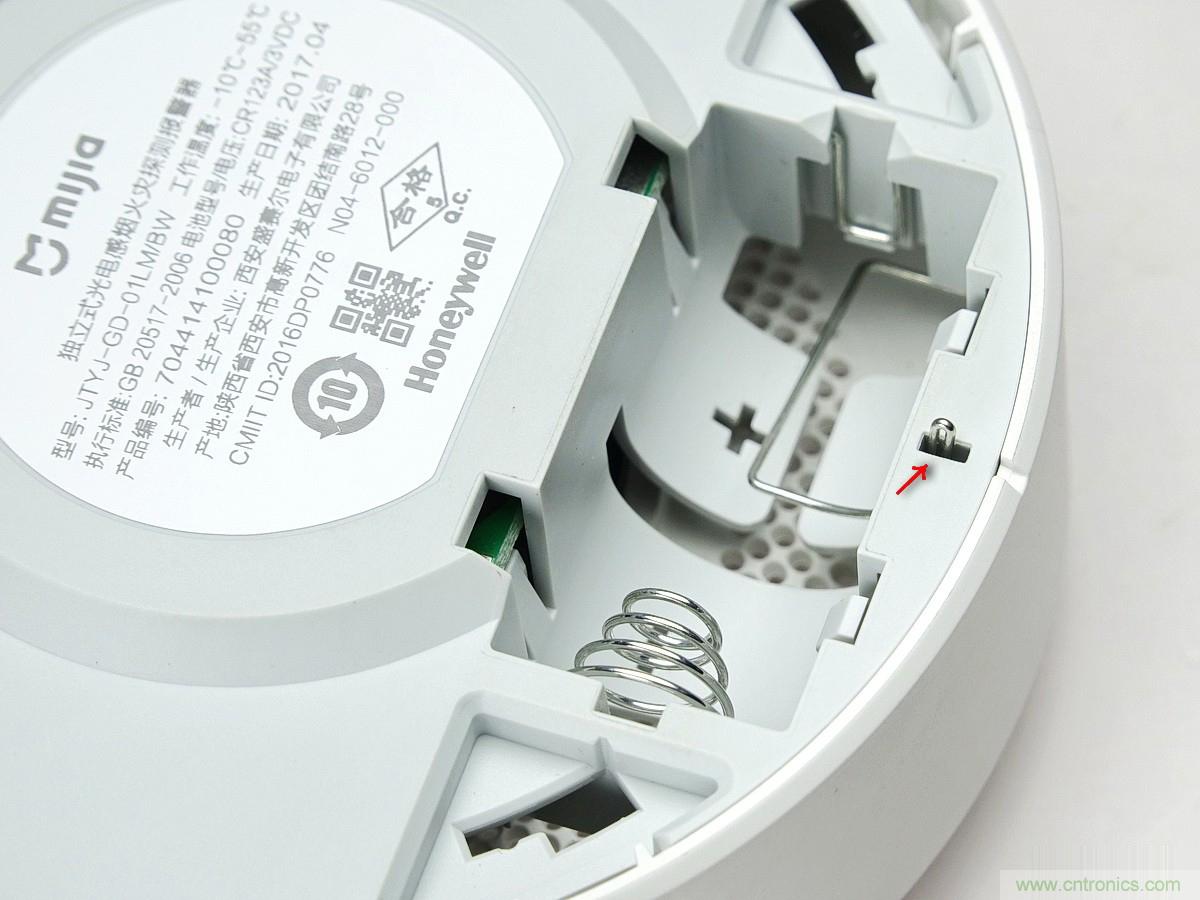

電池簧上有一個聯動的凸起卡銷，在未安裝電池時會擋住安裝底座的止動孔內使報警器無法安裝到位，以提醒您不要忘記了安裝電池。





安裝電池后會壓下卡銷，方可順利旋入后蓋。

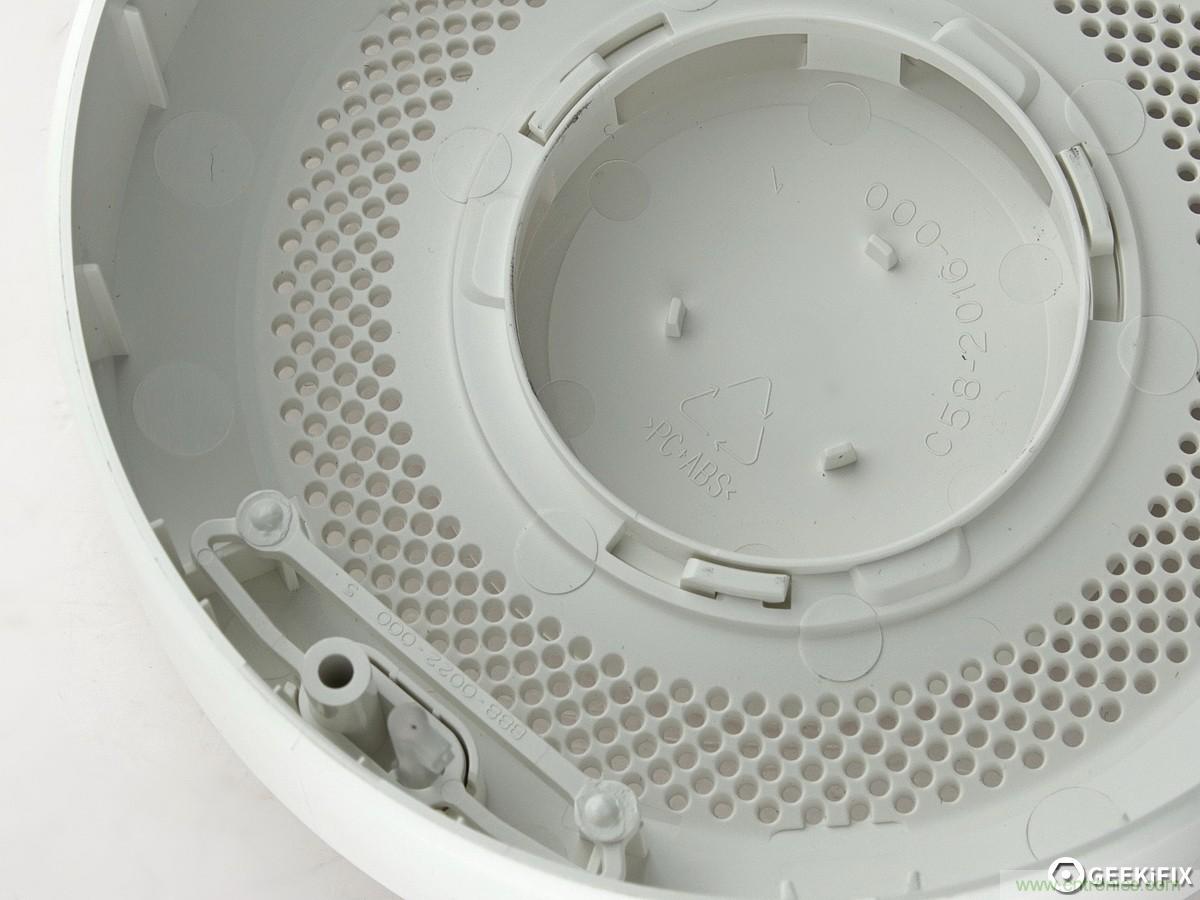

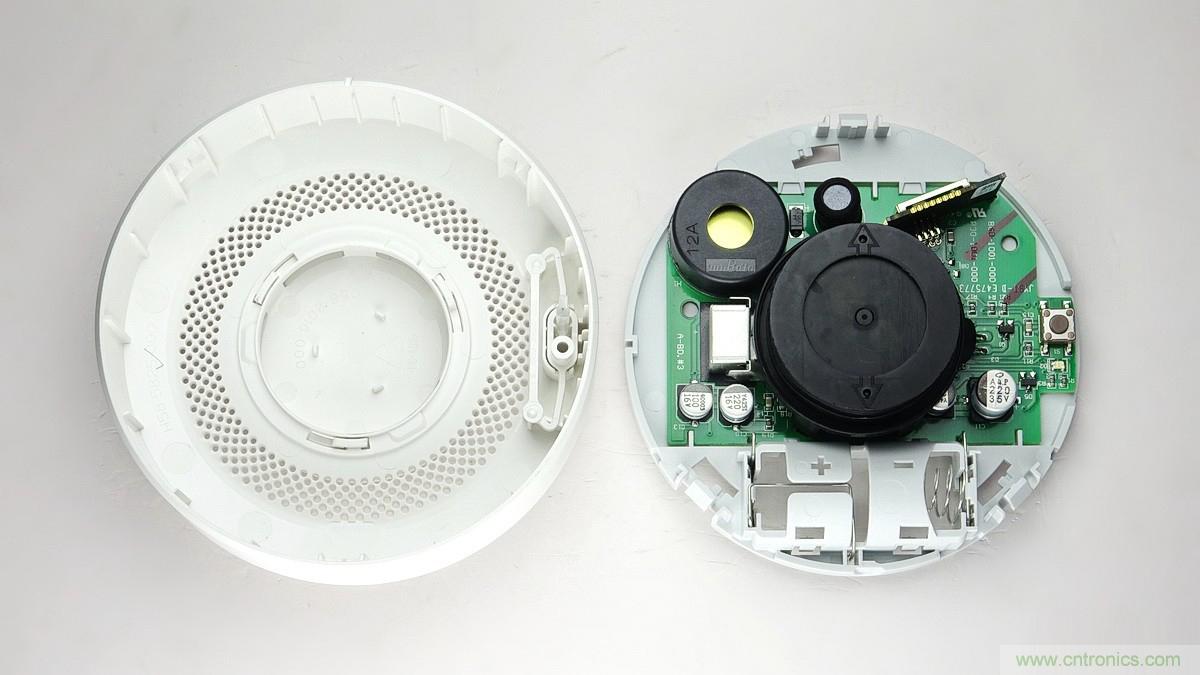

打開面罩，無螺絲的卡扣設計。





模具精度不錯，PC+ABS材質。上圖左下方是面板按鍵及LED導光柱。

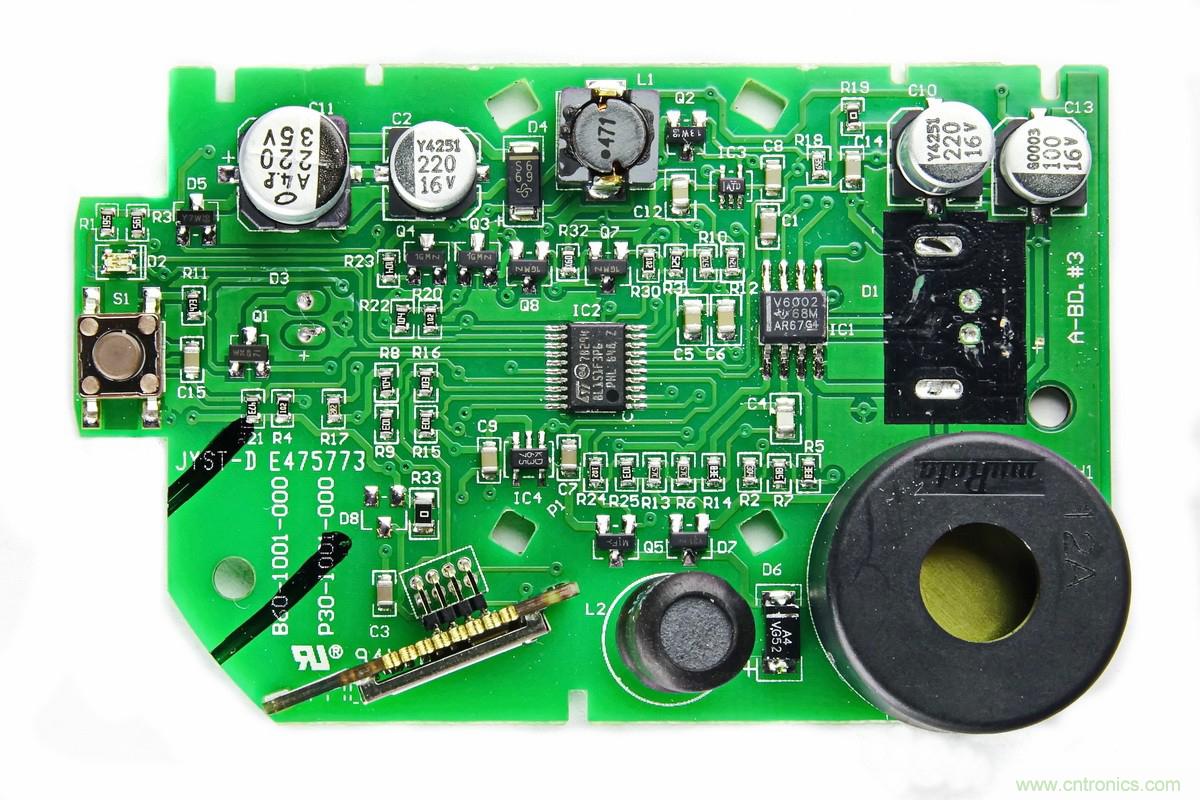

綠色PCB主板。

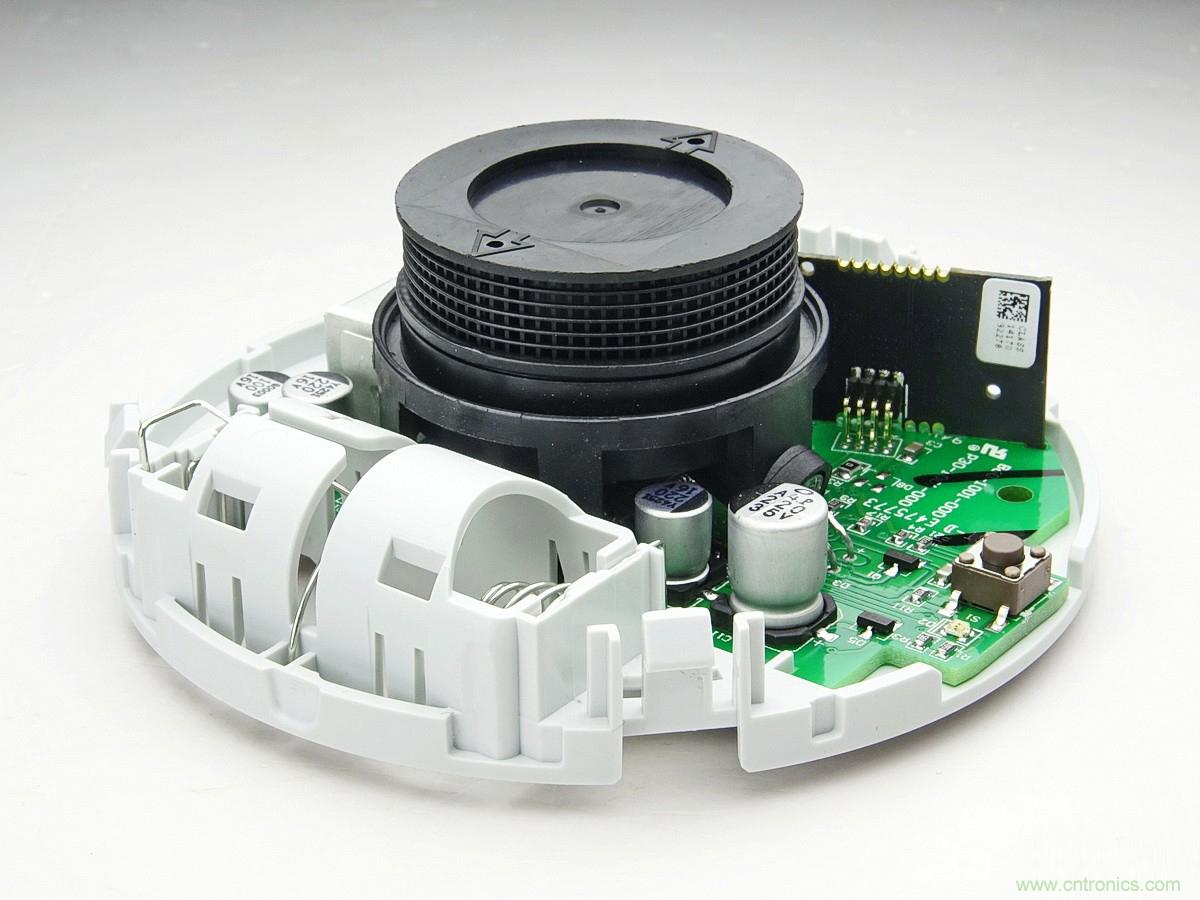

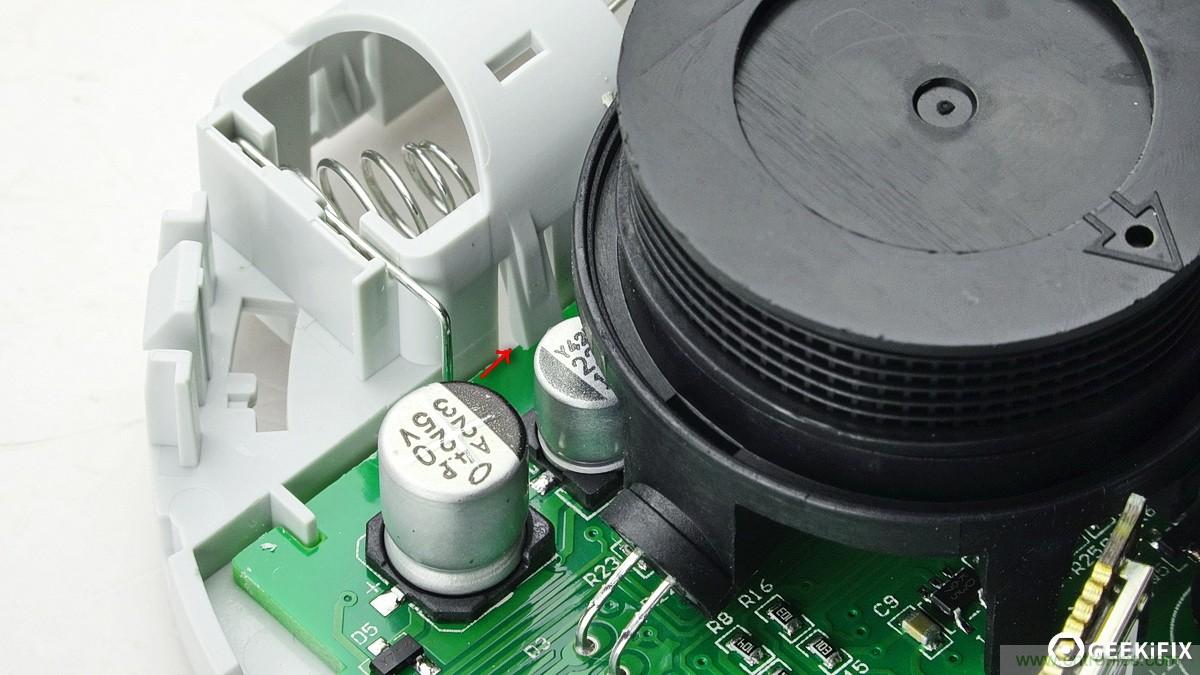

中間黑色的罩子就是煙霧傳感器的探頭。

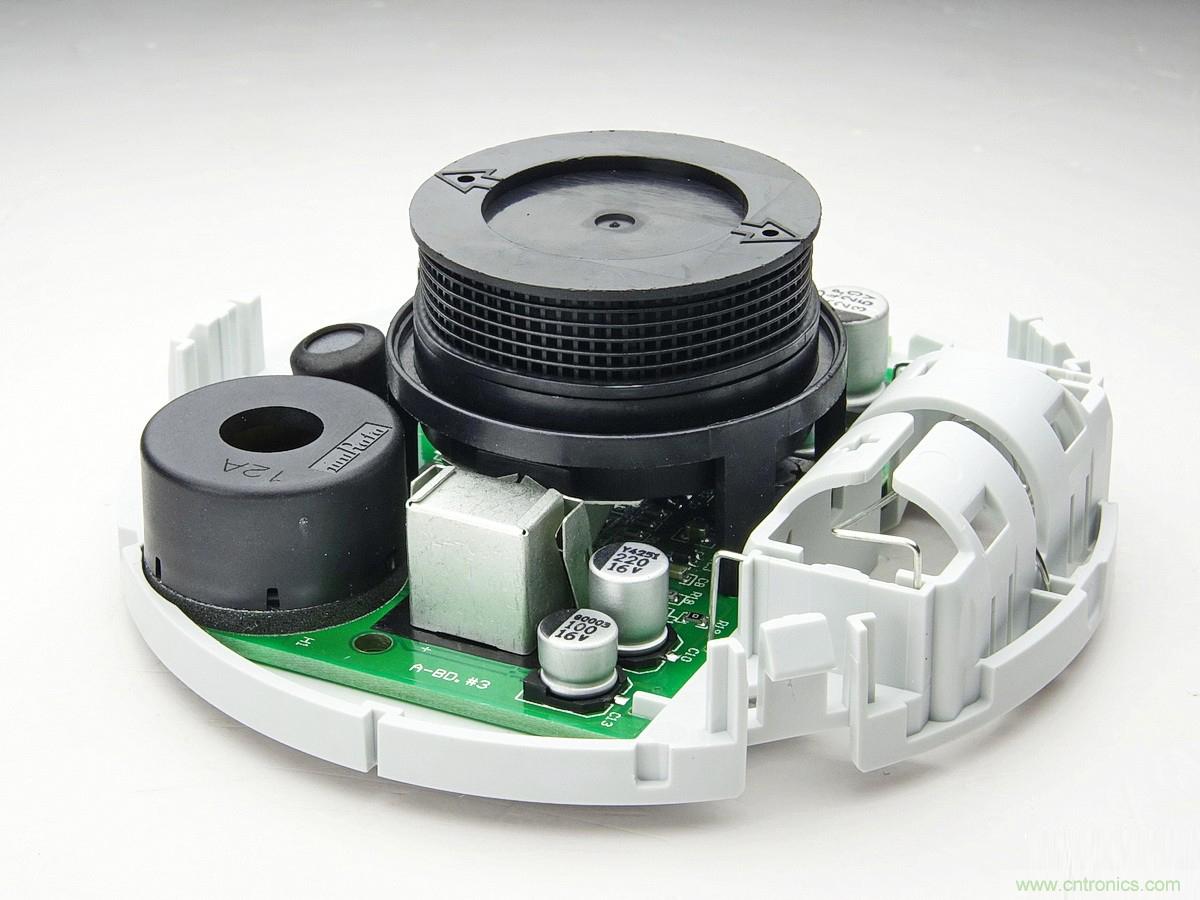

另一個帶孔的小黑色圓柱形物即是壓電蜂鳴器，用于發出報警音。

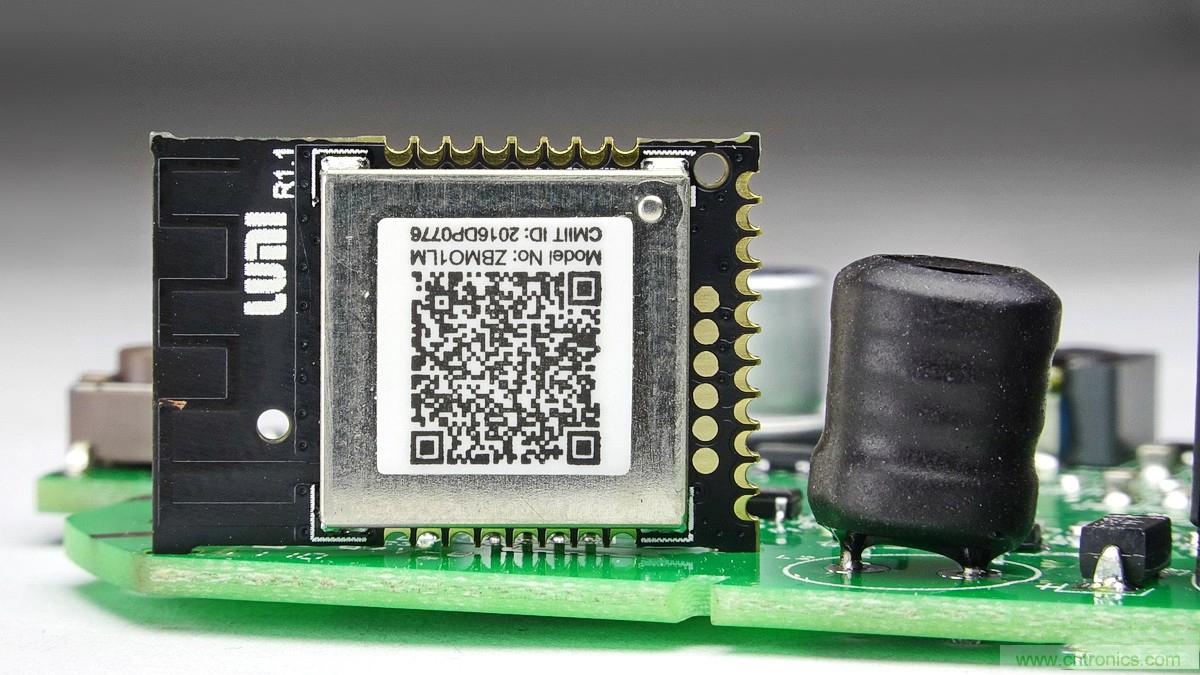

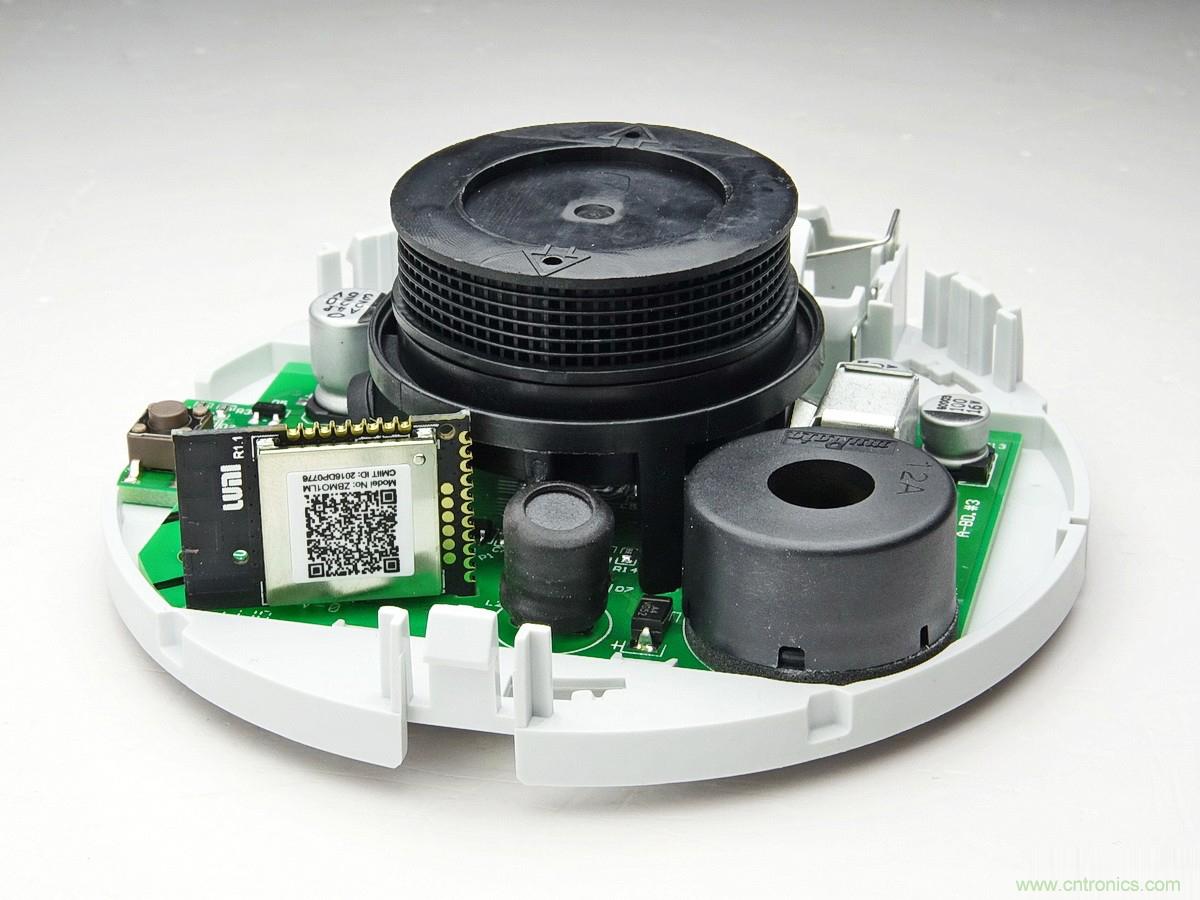

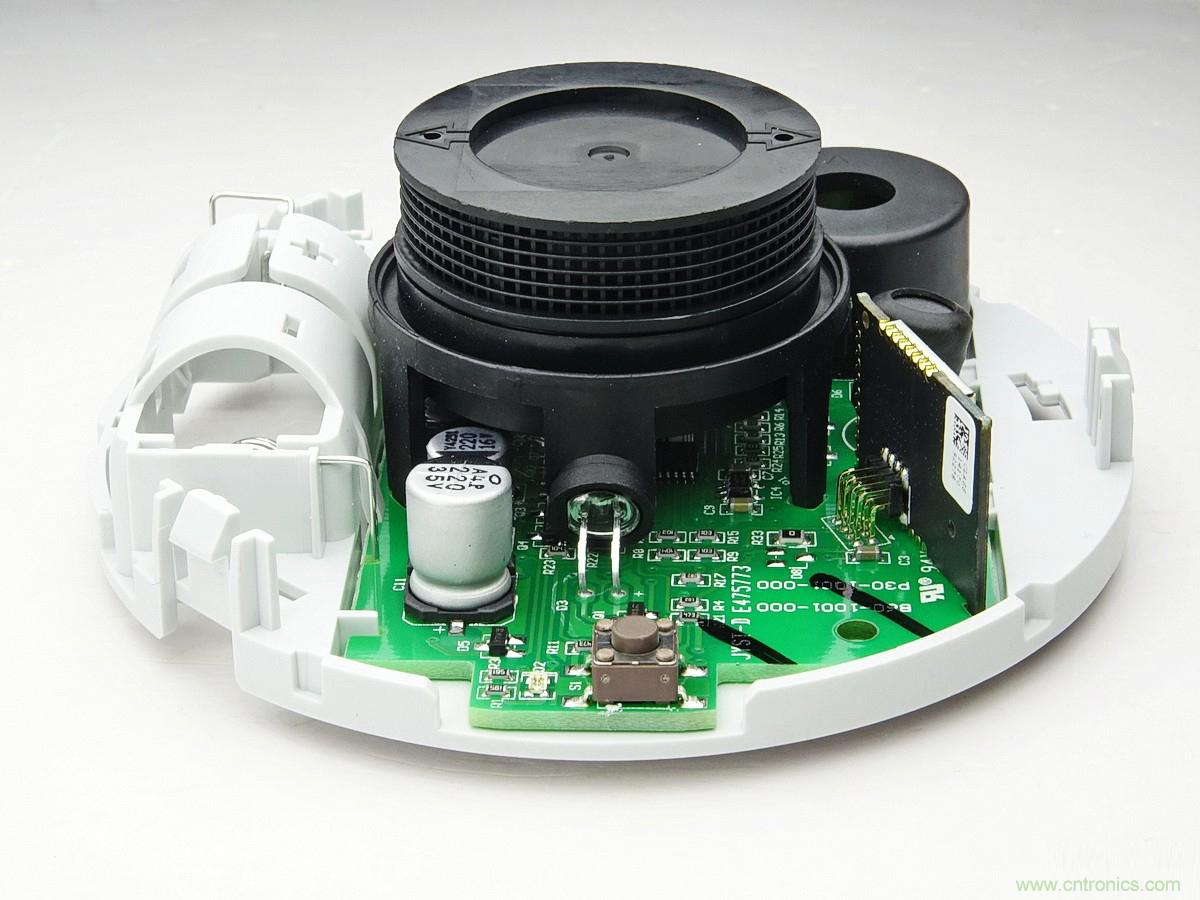

左下角一塊黑色PCB為WIFI模塊，用于網絡傳輸。

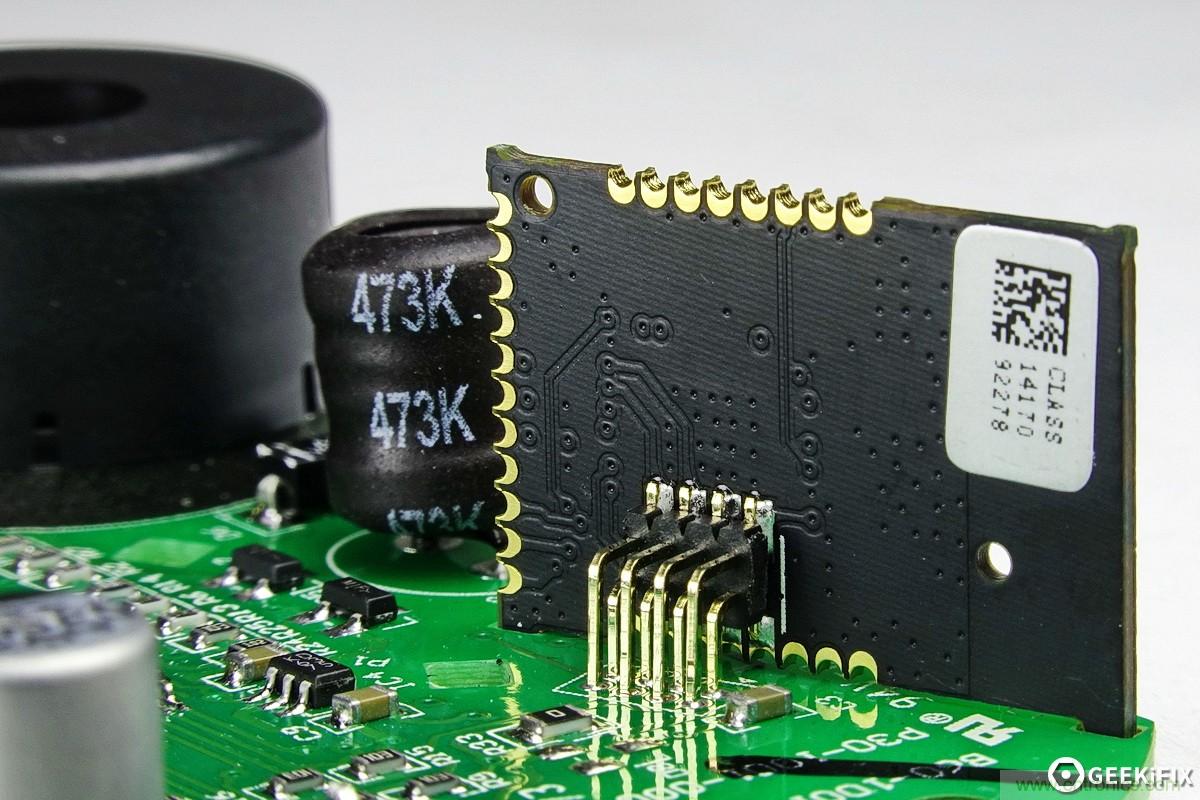

WIFI模塊用8根鍍金排針與主板相連。





WIFI模塊由綠米提供，很多金燦燦的鍍金點，工藝精湛。









主板使用了無螺絲固定方式，完全依賴于外殼底座上的卡扣，可大大簡化裝配難度，節省人工。

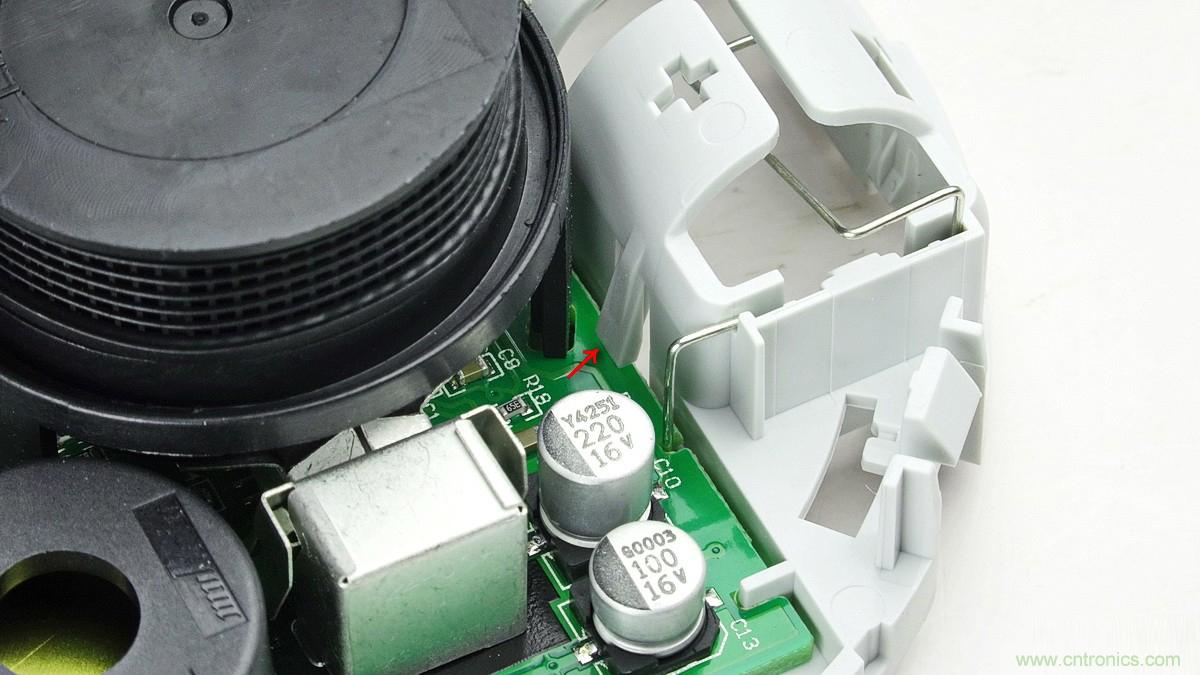

電池簧與主板也是壓接，無需動用電烙鐵。



化繁為簡的前提是對模具精度的高度依賴。

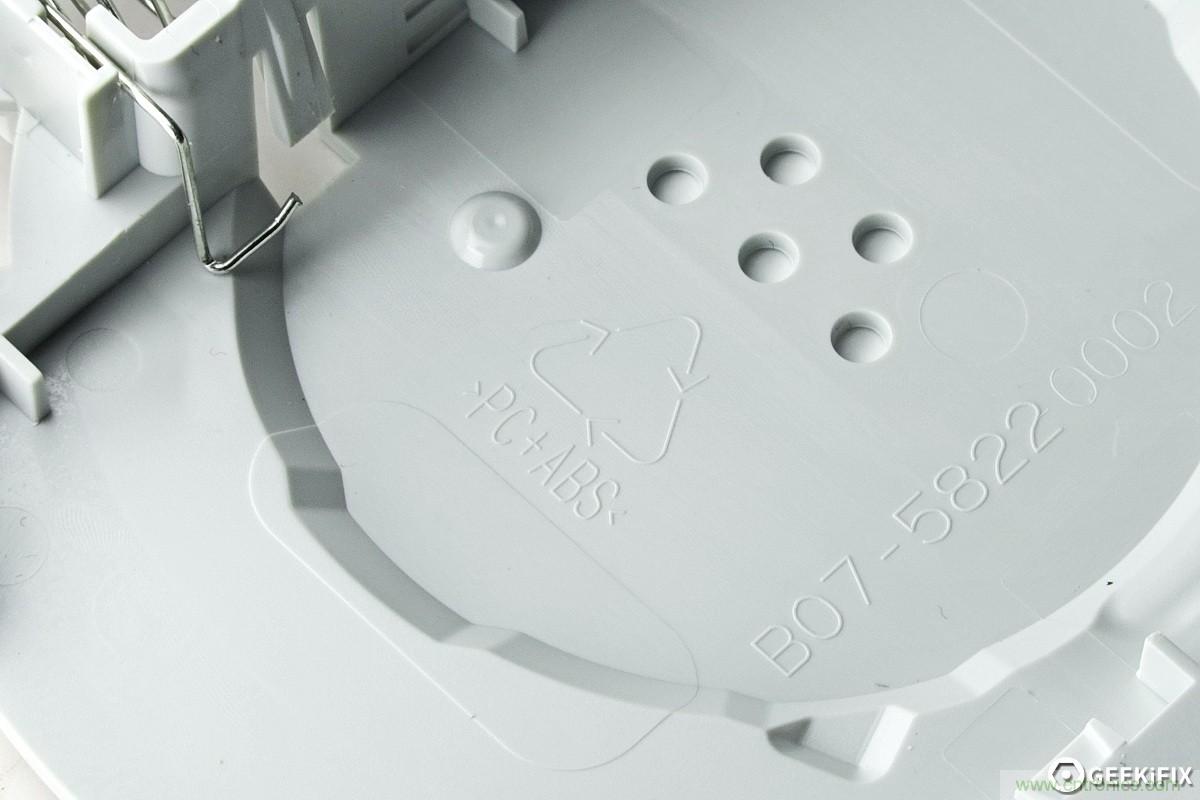

底座外殼同樣是PC+ABS材質。



敲黑板：下面重點來了！



核心部件，煙霧傳感器探頭拆解：

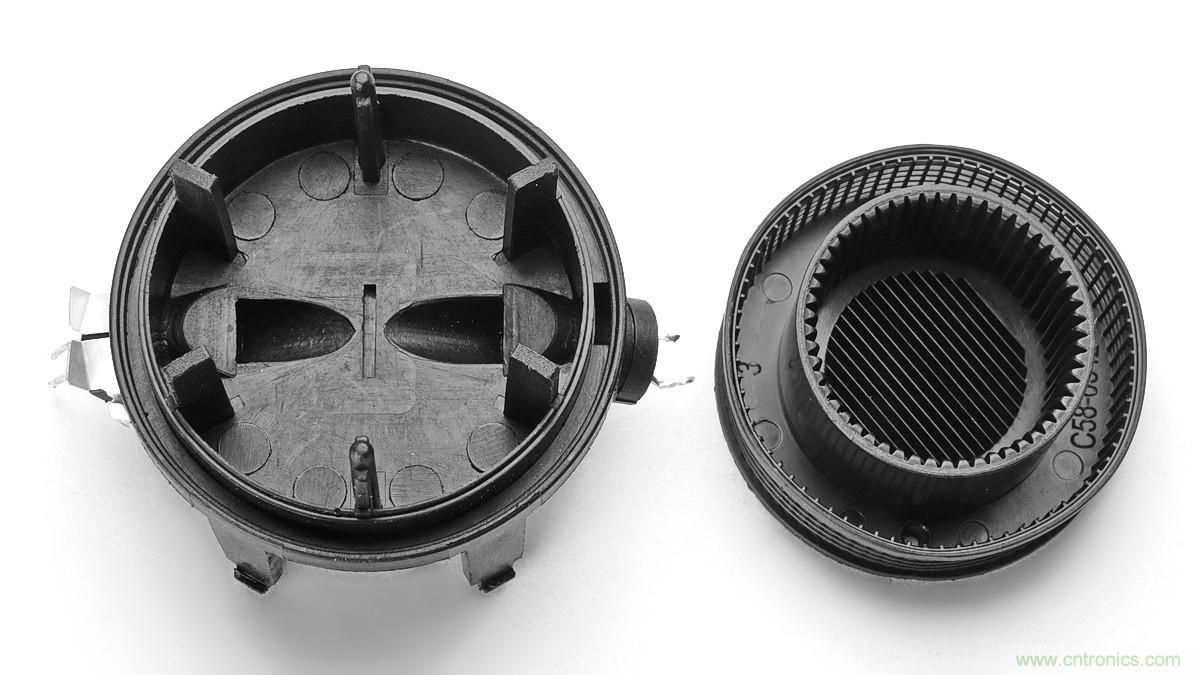

掀開蓋子，下面是個空腔，俗稱光學迷宮。

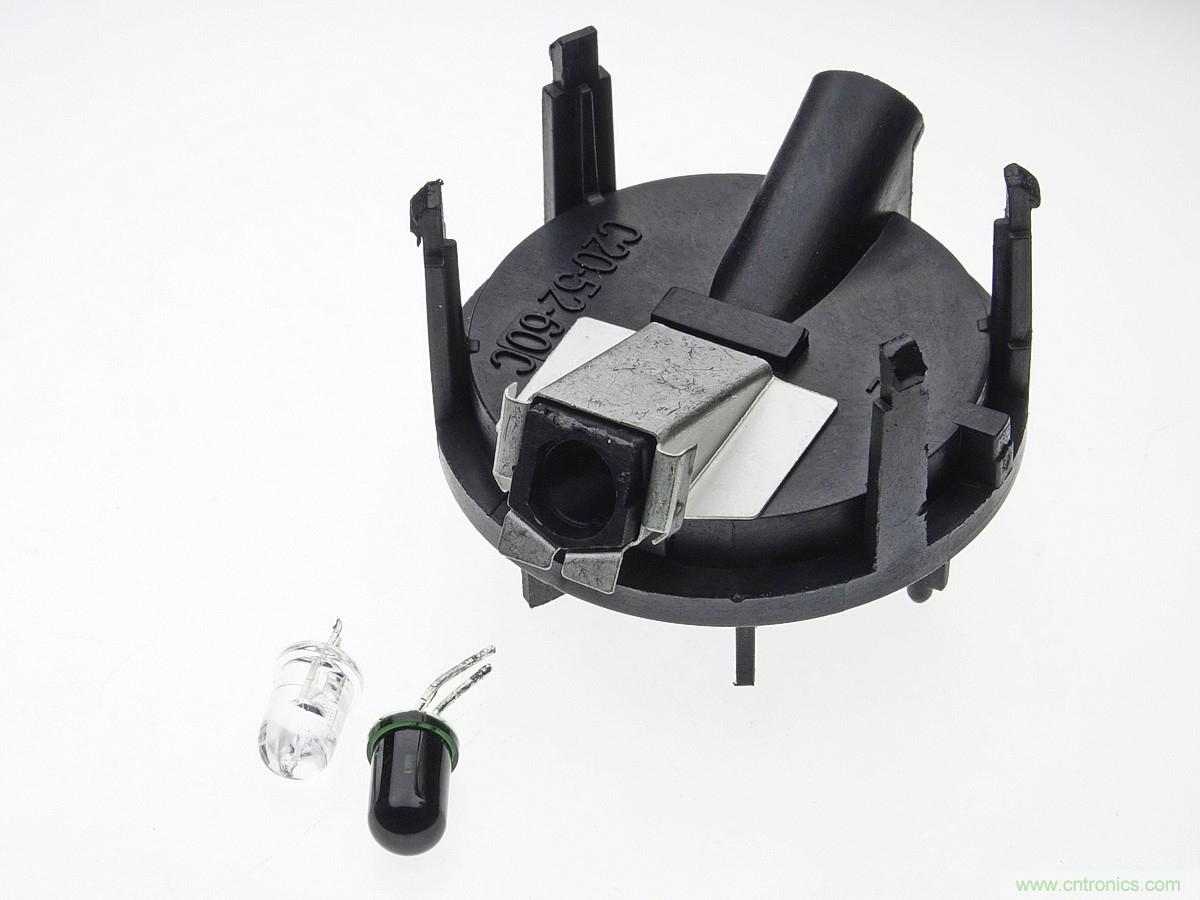

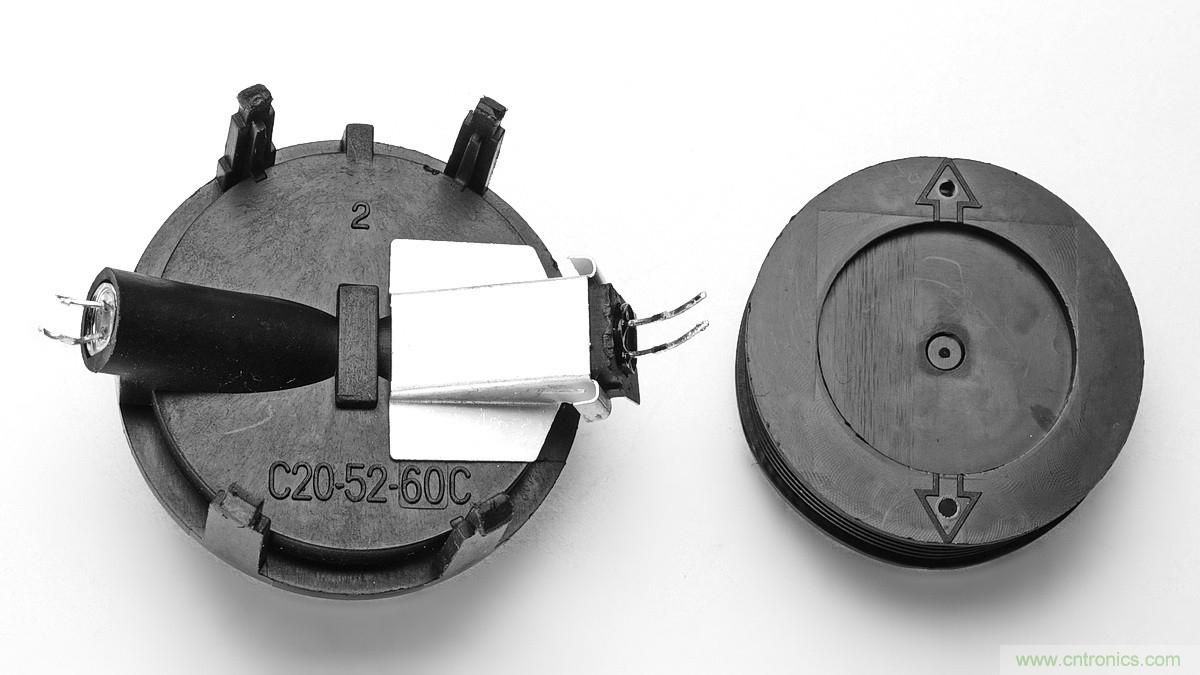

對側斜向安裝有一對紅外光敏發射、接受對管。黑的為接收，透明的是發射。





由于光的直線傳播特性，正常情況下二者不會產生交集，也就是說沒有煙霧時接收管是無法接受到發射管的紅外線信號，電路處于靜默待機狀態。當有煙霧彌漫至光學迷宮內部時，由于煙霧顆粒的折射、反射、擴散效應，接收端收到紅外信號，電壓比較器失衡產生觸發信號，電路判定為火災發生，發出警報。







由于事關安全大事，馬虎不得，接收端使用了金屬屏蔽叫加強電磁輻射隔離，避免誤動作。





主板底面沒有原件，分布著一些檢測點，或用于為MCU寫入固件。

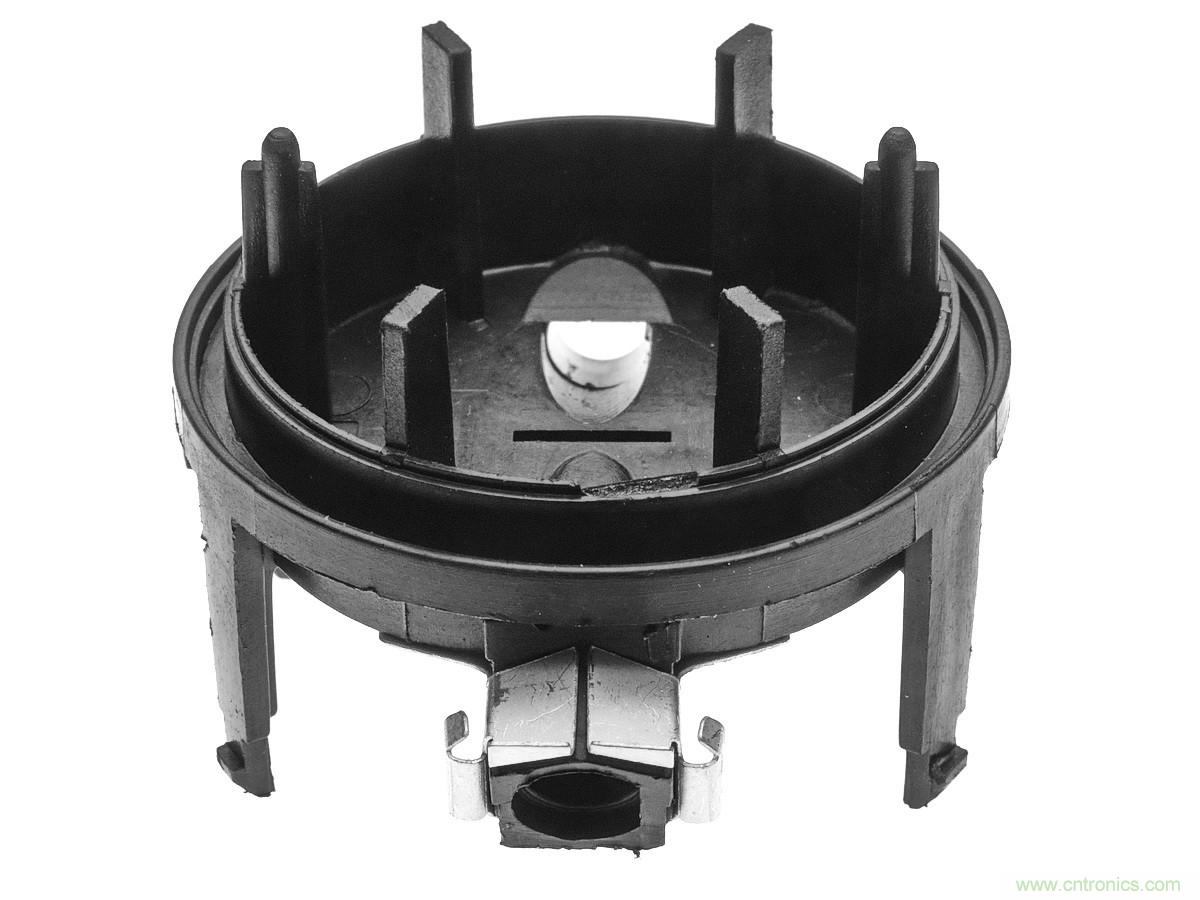

傳感器探頭的4個黑色塑料支撐腳透孔卡住。







主板上紅外接收管的管腳部位還涂有黑漆，也是為了減少雜光反射干擾，并且有膠。

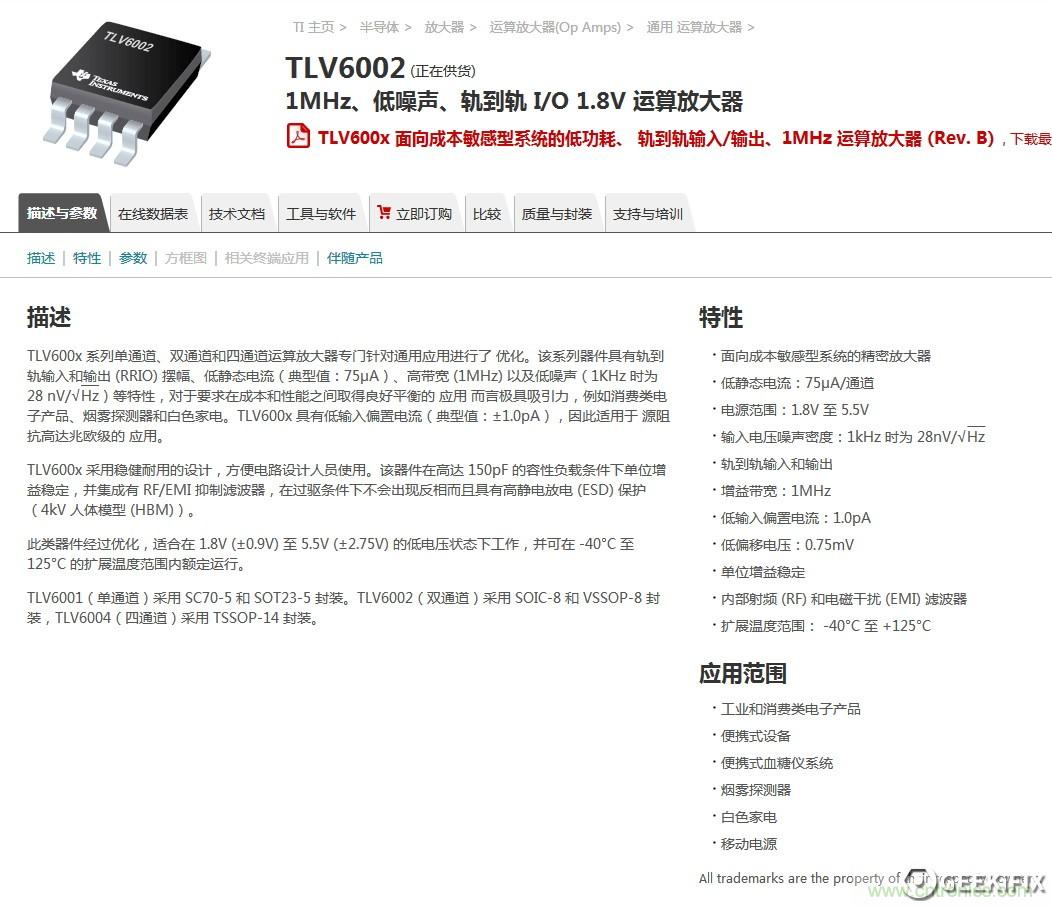

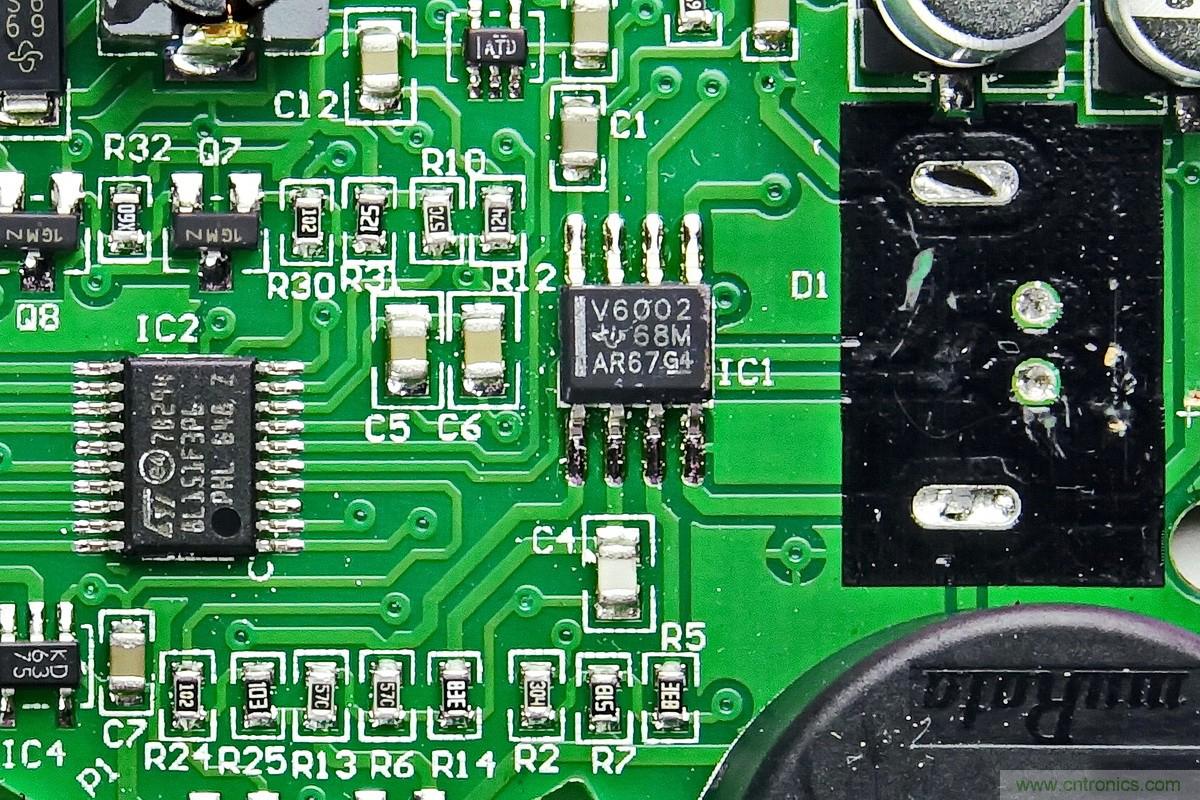

兩顆主要芯片，一是右側的超低功耗低噪聲運算放大器TLV6002，它是煙霧報警器超長待機監測的重要保障。

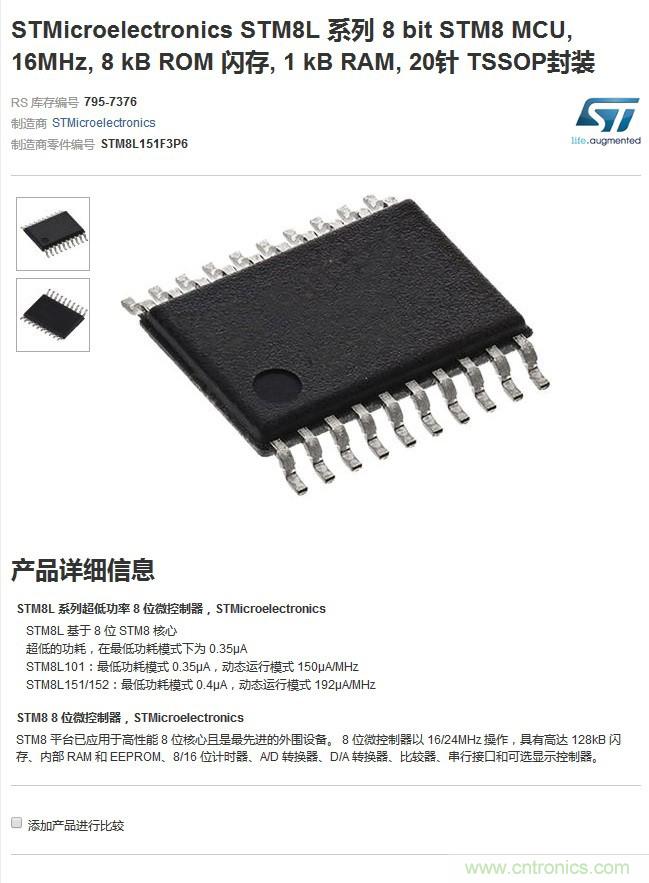

另一枚煙霧報警器的大腦MCU單片機了：





最后試驗一下待機電流：

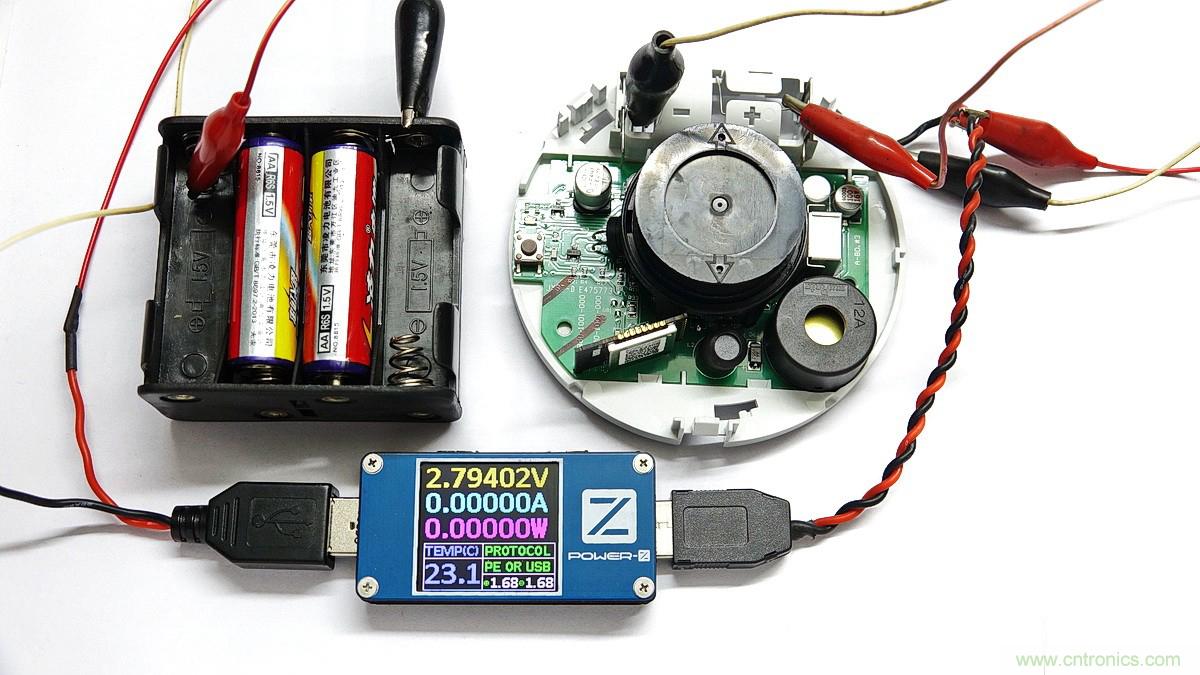

精度如此之高的POWER-Z表竟然都無法檢出，普通萬用表更是捉瞎，說明待機電流實在的是太小了，2節舊的碳性5號電池，串聯電壓已低至2.79V時報警器仍能正常工作，按下自檢按鈕后發出“墻裂”分貝的刺耳警報，并有紅光閃爍，足以吵醒你深度的睡眠，再次按下按鈕解除。
